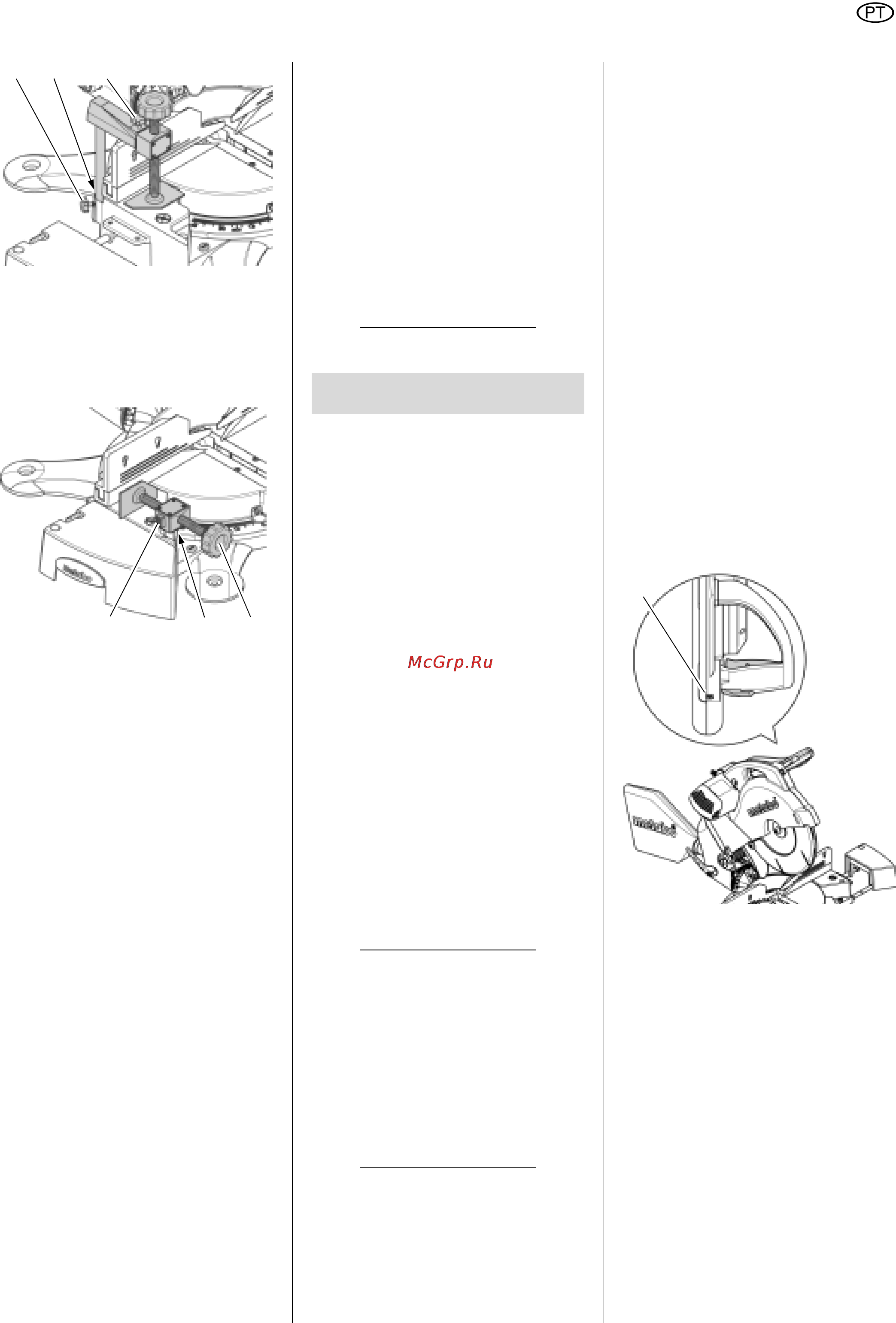

Metabo KS 305 Plus [53/63] Conexão à rede eléctrica
![Metabo KS 305 Plus [53/63] Conexão à rede eléctrica](/views2/1076144/page53/bg35.png)
PORTUGUÊS
53
– Para materiais a ser trabalhado cur-
tos: Soltar o parafuso de retenção e
empurrar para dentro o dispositivo
de fixação da peça a ser trabalhada
no orifício da frente
(62)(64) da me-
sa:
Fixar peça em trabalho:
1. Premir o botão (63), manter premi-
do e mover o dispositivo tensor
para peça em trabalho contra a
peça em trabalho.
2. Girar firmemente a pega (65) a fim
de fixar bem a peça em trabalho.
6.3 Conexão à rede eléctrica
BPerigo! Corrente eléctrica
• Coloque a máquina unicamente em
lugares secos.
• Só utilize a máquina quando estiver
ligada à uma fonte energética em
conformidade com os seguintes re
-
quisitos (ver também “Dados técni-
cos”):
– A voltagem e a frequência de ali-
mentação eléctrica devem coin-
cidir com os dados indicados na
placa de características da
máquina;
– Fusível de protecção equipado
com um interruptor FI com um
disjuntor residual de 30 mA.;
– Tomadas instaladas correcta-
mente e conforme as normas,
aterradas e testadas.
• Estenda o cabo de alimentação de
modo que não impeça o trabalho e
não seja facilmente danificado du
-
rante o funcionamento.
• Proteja o cabo contra calor, líquidos
agressivos e superfícies cortantes.
• Utilize, como cabo de extensão,
apens cabos de borracha com
secção suficiente (3 × 1,5 mm
2
).
• Nunca desligue a ficha de alimenta-
ção da tomada puxando pelo cabo
de alimentação.
• Antes do trabalho, verifique se os
dispositivos de segurança funcion-
am correctamente.
• Use o equipamento pessoal de pro-
tecção.
• Adopte uma posição de trabalho
correcta:
– de frente, no lado operativo da
máquina;
– em frente da serra;
– ao lado da linha de corte da lâmi-
na de serra;
APerigo!
Durante o serrar, a peça precisa estar
sempre bem fixado com auxílio do dis-
positivo de fixação da peça a ser tra-
balhada.
• Jamais serre materiais que não
possa fixar firmemente em um dis-
positivo de tensionamento de peça
a ser trabalhada.
APerigo de esmagamento!
Ao inclinar ou bascular a cabeça de
serra, não coloque as mãos na área
das dobradiças ou por baixo do aparel
-
ho!
• Ao incliná-la, segure a cabeça da
serra.
• Durante o trabalho, utilize:
– Um suporte para peças de tra-
balho, caso possam cair da
mesa por causa da sua longitude
depois de cortadas;
– Saco de aparas ou equipamento
de aspiração de apara.
• Serre apenas peças de trabalho cu-
jas dimensões permitam a fixação
segura durante a execução do tra-
balho.
• Ao serrar, pressione sempre a peça
contra a bancada e não a incline.
Nunca trave a folha da serra exer-
cendo uma pressão lateral. Existe o
perigo de acidente ao bloquear a
folha da serra.
7.1 Utilizar o laser de corte
O laser de corte é ligado e desligado
através do interruptor (66).
Ele mostra uma linha vermelha inter-
rompida no lugar da peça em trabalho,
no qual a lâmina da serra está pousa
-
da.
• Efectue alguns cortes de teste a fim
de se familiarizar com o modo de
funcionamento.
3 Nota:
O laser de corte é recomendado parti-
cularmente para cortes inclinados e
cortes de dupla esquadria (veja capítu
-
lo "Operação" / "Cortes inclinados" e
"cortes em esquadria dupla").
7.2 Cortes de arestas
3 Aviso
Nota: Durante o corte em meia esqua-
dria, a peça de trabalho é cortada num
ângulo do canto de encosto traseiro.
Dimensões de corte máx. veja cap. "Di-
mensões de corte para diferentes cor-
tes".
61 6260
6463 65
7. Funcionamento
66
