PORTUGUÊS
52

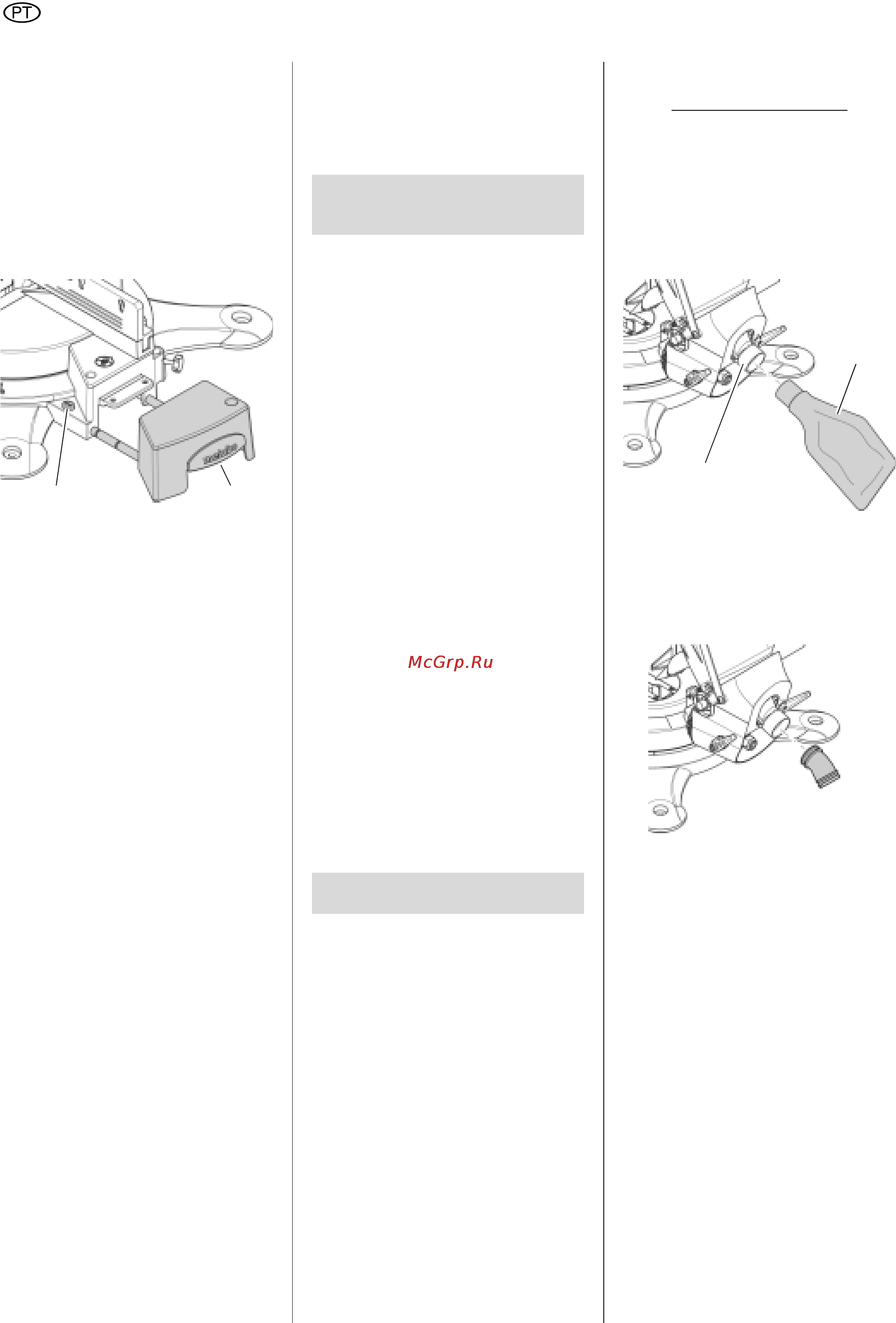

4.2 Montar prolongamento da
mesa
1. Retirar o alargador da bancada di-
reito (56) (dispositivos menores) da
embalagem utilizada no transporte.
2. Premir e manter premido o botão
para retenção (57).
3. Mover barras de guia completamen-
te levando-as aos assentos.
4. Solar o botão para retenção.
O alargador da bancada direito está
retido na largura mínima.
5. Os passos 1. a 3. devem ser efec-
tuados analogicamente a fim de
montar o alargador de mesa
esquerdo.
Ajustar largura de mesa desejada
O alargador da bancada pode ser reti-
do em quatro posições. A fim de ajustar
o alargador da bancada de uma po-
sição de retenção para a próxima po-
sição de retenção proceda da seguinte
forma:
1. Premir e manter premido o botão
para retenção .
2. Mover o alargador da bancada
aprox. 5
mm para dentro/para fora.
3. Solar o botão para retenção.
4. Continuar a mover vagarosamente
o alargador da bancada para den
-
tro/para fora, até que o alargador da
bancada engate na próxima po-
sição de retenção.
4.3 Transporte
1. Engatar cabeça da serra para baixo
e engatar retenção para transporte
(54) no entalhe mais profundo (53).
2. Desmonte as peças que sobres-
saem do aparelho.
3. Desloque os dispositivos do batente
da peça a trabalhar para dentro e
fixe-os.
4. Desloque o acessório de alarga-
mento da mesa para dentro.
5. Eleve o aparelho através do punho
de transporte.
– 94° área de ângulo de corte para
cortes inclinados (47° para a esq.
até 47° para a direita) com sete po
-
sições de retenção.
– 103° ârea de ângulo de corte para
cortes em esquadria (47° para a
esquerda até 58° para a direita)
com nove posições de retenção.
– Construção precisa e robusta em
alumínio fundido.
– Lâmina de serra com metal duro.
– Mudança fácil da folha de serra,
através da retenção da folha de ser
-
ra e sem desmontagem da tampa
protectora pendular.
– Alargador de mesa para um trabal-
ho seguro com peças em trabalho
compridas.
– Dispositivo de fixação da peça de
trabalho para uma fixação segura
das peças de trabalho.
– Saco para recolher as aparas de
maneira fácil e eficaz.
– Dispositivo laser indicador de corte
para alinhar com precisão os traça
-
dos e as linhas por onde se deverá
serrar.
6.1 Montar saco para aparas
APerigo!
Alguns tipos de pó de madeira (por ex-
emplo, de faia, carvalho ou freixo) po-
dem causar cancro ao serem inspira-
dos:
– Trabalhe apenas com um saco para
aparas montado ou uma unidade
para aspiração de aparas adequa
-
da.
– Adicionalmente, utilize uma másca-
ra de protecção contra o pó, pois
nem todos os pós da madeira são
recolhidos ou aspirados.
– Esvazie regularmente o saco para
aparas. Utilize uma máscara de
protecção contra o pó ao esvaziar o
saco.
Quando coloca o aparelho em funcion-
amento com o saco para aparas forne-
cido:
• Encaixe o saco para recolher as
aparas (58) sobre as tubuladuras
de aspiração de aparas (59).
Se conectar o aparelho à uma unidade
para aspiração de aparas:
• Para a conexão ao bocal de aspira-
ção de aparas, utilize um adaptador
adequado.
• Esteja atento para que o equipa-
mento de aspiração de aparas
preencha as exigências citadas no
capítulo "Dados Técnicos".
• Respeite também o manual de in-
struções da unidade para aspiração
de aparas!
6.2 Montar dispositivo de
tracção para peça a ser
trabalhada
O dispositivo de tracção da peça a ser
trabalhada pode ser montado em duas
posições distintas:
– Para materiais a ser trabalhado lar-
gos:
Empurrar para dentro o dispositivo
de fixação da peça a ser trabalhada
no orifício de trás
(61)
da mesa e as-
segurar com parafuso de retenção
(60)
:
5657
5. Características especi-
ais do produto
6. Início do funcionamento
58
