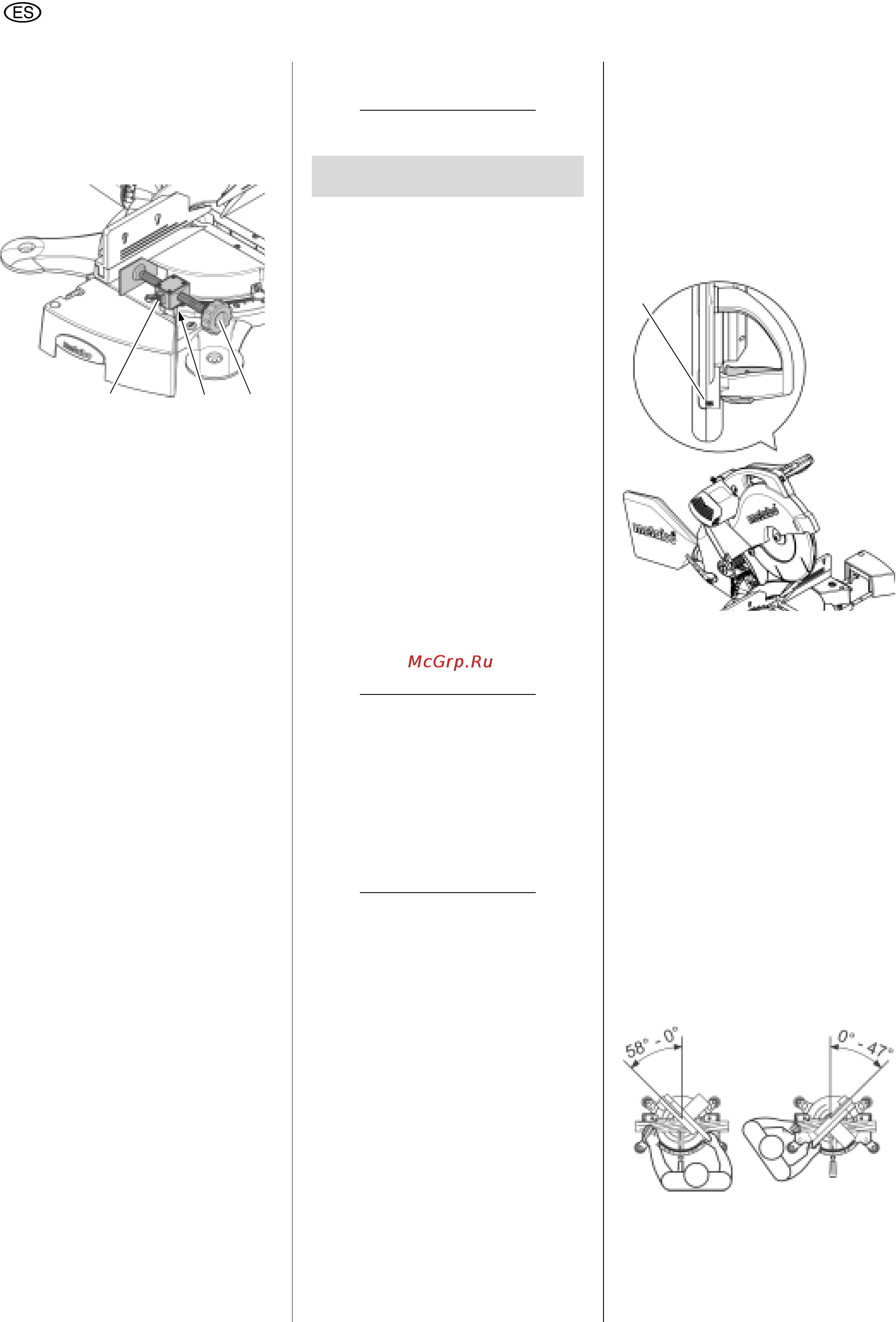

![Metabo KS 305 Plus [38/63] Conexión a la red](/views2/1076144/page38/bg26.png)
ESPAÑOL
38
– Para piezas de trabajo estrechas:
suelte el tornillo de retención (62) e
inserte la parte delantera del dispo-
sitivo de sujeción para la pieza de
trabajo en el taladro delantero
(64)
de la mesa.
Sujetar la pieza de trabajo:
1. Apriete el botón (63) sin soltarlo y
corra el dispositivo de sujeción
contra la pieza de trabajo.
2. Apriete la empuñadura (65) para
sujetar la pieza de trabajo.
6.3 Conexión a la red
B¡Peligro! Tensión eléctrica
• Instale la máquina únicamente en
ambientes secos.
• Haga funcionar la máquina única-
mente con una fuente de corriente
que cumpla los siguientes requisitos
(véase también "Especificaciones
técnicas"):
– la tensión y la frecuencia de ali-
mentación deben coincidir con
los datos indicados en la placa
indicadora de tipo;
– protección por fusible mediante
un interruptor diferencial con una
corriente residual de 30 mA;
– Las cajas de enchufe deben
estar instaladas, conectadas a ti-
erra y controladas de acuerdo a
las prescripciones.
• Coloque el cable de alimentación
de forma que no impida el trabajo y
no pueda resultar dañado.
• Proteja el cable de la red contra el
calor, los líquidos agresivos y los
bordes afilados.
• Como cables de extensión emplee
sólo cables de goma con suficiente
sección transversal (3
× 1,5 mm
2
).
• Nunca desconecte el enchufe de la
caja tirando del cable.
• Antes de iniciar el trabajo, comprue-
be si los elementos de seguridad
están en buen estado.
• Utilice un equipo de protección per-
sonal.
• Adopte una posición de trabajo cor-
recta durante la operación:
– delante, en el lado de mando de
la máquina,
– frontalmente a la sierra,
– al lado de la línea de corte de la
hoja de sierra.
A¡Peligro!
Al serrar la pieza, fíjela siempre con el
dispositivo de sujeción para la pieza de
trabajo.
• No sierre nunca piezas que no se
puedan fijar con el dispositivo de
sujeción para la pieza de trabajo.
A¡Peligro de magulladuras!
¡Al inclinar o girar el cabezal de sierra,
no toque la zona de las bisagras ni la
parte inferior del aparato!
• Sujete el cabezal de sierra cuando
lo incline.
• Al trabajar, emplee:
– un soporte para piezas de traba-
jo si, debido a la longitud de las
mismas, pudieran caer de la
mesa al cortarlas;
– una bolsa o un aspirador para
las virutas.
• Sierre sólo piezas cuyas dimensio-
nes permitan una sujeción segura
durante el trabajo.
• Al serrar la pieza apriétela constan-
temente contra la mesa y evite que
se ladee; tampoco frene la hoja de
sierra ejerciendo una presión late
-
ral. Si la hoja de sierra se bloquea,
existe peligro de accidentes.
7.1 Empleo del láser de corte
El láser de corte se enciende y apaga
con el interruptor (66).
El láser muestra una línea roja continua
en el punto de la pieza de trabajo en el
que empieza la hoja de sierra.
• Realice algunos cortes de prueba
para familiarizarse con este funcion-
amiento.
3 Nota:
El láser de corte es especialmente
apropiado para cortes inclinados y cor
-
tes de inglete dobles (véase el capítulo
"Manejo" / "Cortes inclinados" y "Cortes
de inglete dobles").
7.2 Cortes de inglete
3 Nota:
Para el corte de inglete, la pieza de tra-
bajo se corta en un ángulo con respec-
to al canto de contacto posterior.
Para las dimensiones máximas del cor-
te véase el capítulo. "Dimensiones para
diferentes cortes".
Posición de inicio:
– Enclavamiento de transporte retirado.
– Cabezal de sierra girado hacia arri-
ba.
6463 65
7. Manejo
66
