PORTUGUÊS
54
Posição inicial:
– Retenção para transporte retirada.
– Dobrar a serra para cima;
– Dispositivos do batente da peça a
trabalhar deslocados para dentro e
fixados.
– A inclinação do braço basculante na
vertical é de 0; a alavanca de fixação
do ajuste de inclinação está aperta
-
da.

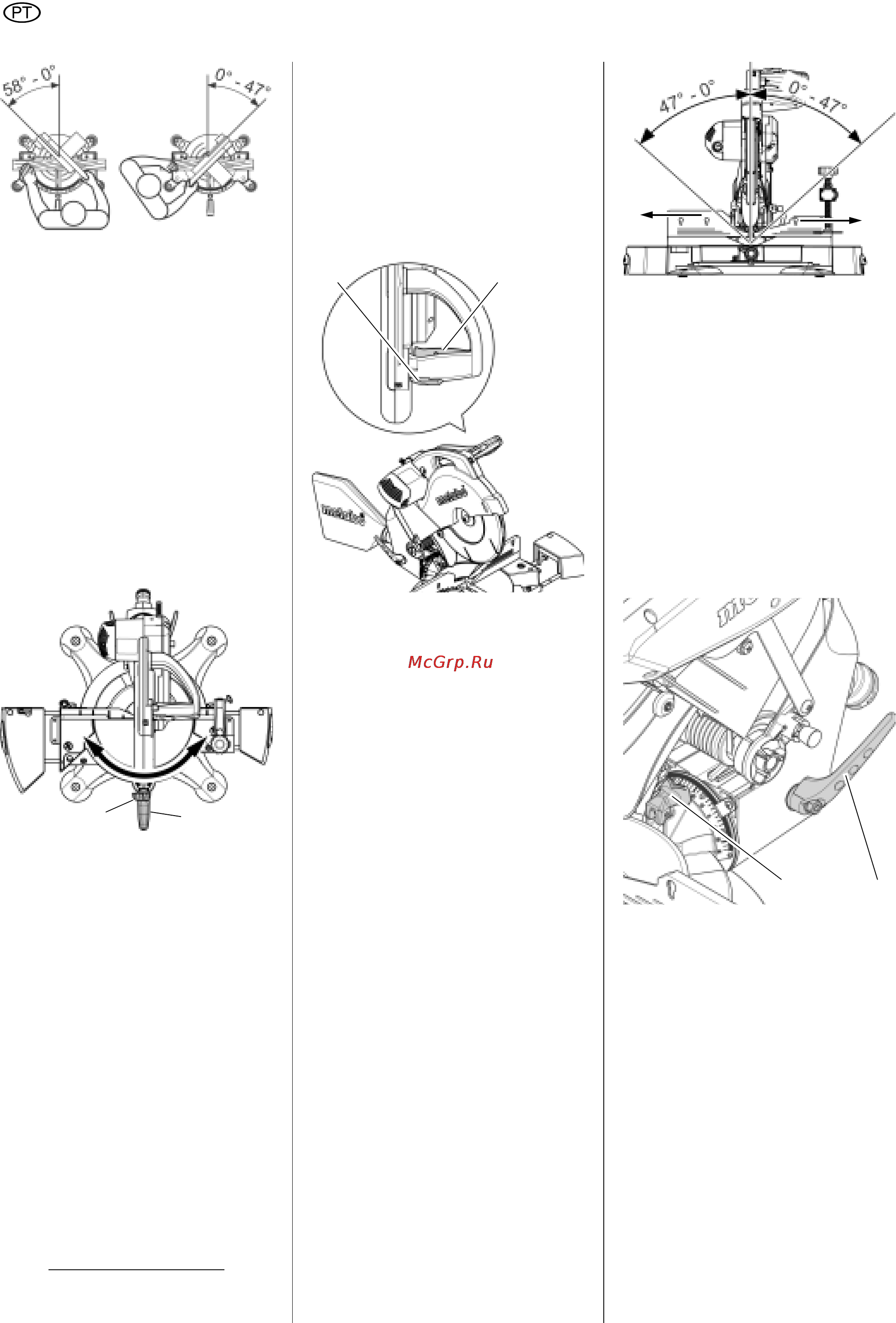

Ajustar a serra:
1. Soltar parafuso de fixação (67) da
mesa giratória e premir para baixo a
alavanca de retenção
(68).
2. Ajuste o ângulo desejado.
3 Nota:
Com a alavanca de retenção levada
para cima, a mesa giratória engata nos
níveis de ângulo 0°, 15°, 22,5°, 31,6° e
45°. Com a alavanca de retenção para
baixo a função de retenção está desac
-
tivada.
3. Aperte o parafuso de fixação da
mesa giratória.
A Atenção
Para que com isso o ângulo de esqua-
dria ao serrar não mude, o parafuso de
fixação
(67) da mesa giratória também
em posições de retenção!) precisa
estar firmemente atarraxado.
Cortar a peça a trabalhar:
4. Premir a peça a ser trabalhada
contra o batente da peça de trabal
-
ho e travar com auxílio do dispositi-
vo de fixação da peça a ser trabal-
hada.
5. Accione trava de segurança (69) e
aperte a chave de Lig/ Desl. (70) e
mantenha-nas premida.
6. Baixar lentamente a cabeça de ser-
ra completamente para baixo com o
punho. Durante o corte, aperte a
cabeça de serra suavemente contra
a peça em trabalho para que o nú
-
mero de rotações do motor não di-
minua demais.
7. Efectuar o corte numa só passa-
gem.
8. Largar o interruptor Ligar/Desligar e
deixar a cabeça de serra virar lenta
-
mente para a posição inicial superi-
or.
7.3 Cortes inclinados
3 Nota:
Nota: Durante o corte inclinado, a peça
de trabalho é cortada num ângulo na
vertical.
Dimensões de corte máx. veja cap. "Di-
mensões de corte para diferentes cor-
tes".
Dependendo do ajuste da inclinação
eventualmente será necessário, antes
de serrar, deslocar para fora os dispo
-
sitivos do batente da peça a trabalhar.
Posição inicial:
– Retenção para transporte retirada.
– Dobrar a serra para cima;
– Dispositivos do batente da peça a tra-
balhar deslocados para fora e fixados.
– A mesa giratória encontra-se na po-
sição 0; o parafuso de fixação da
mesa giratória encontra-se apertado.
Ajustar a serra:
1. Solte a alavanca de fixação (71) do
ajuste de inclinação no lado traseiro
da serra.
2. Incline lentamente o braço bascu-
lante para a posição desejada:
• Apertar alavanca de retenção
(72) na direção de operar = Rea-
justar braço basculante de for-
ma progressiva.
• Deslocar alavanca de retenção
(72) na direção do lado traseiro =
Reter braço basculante em po-
sições de retenção.
3 Nota:
O braço basculante encaixa nos níveis
de ângulo 0°, 22,5°, 33,9° e 45°.
3. Aperte a alavanca de fixação do
ajuste de inclinação.
6768
69 70
7172
