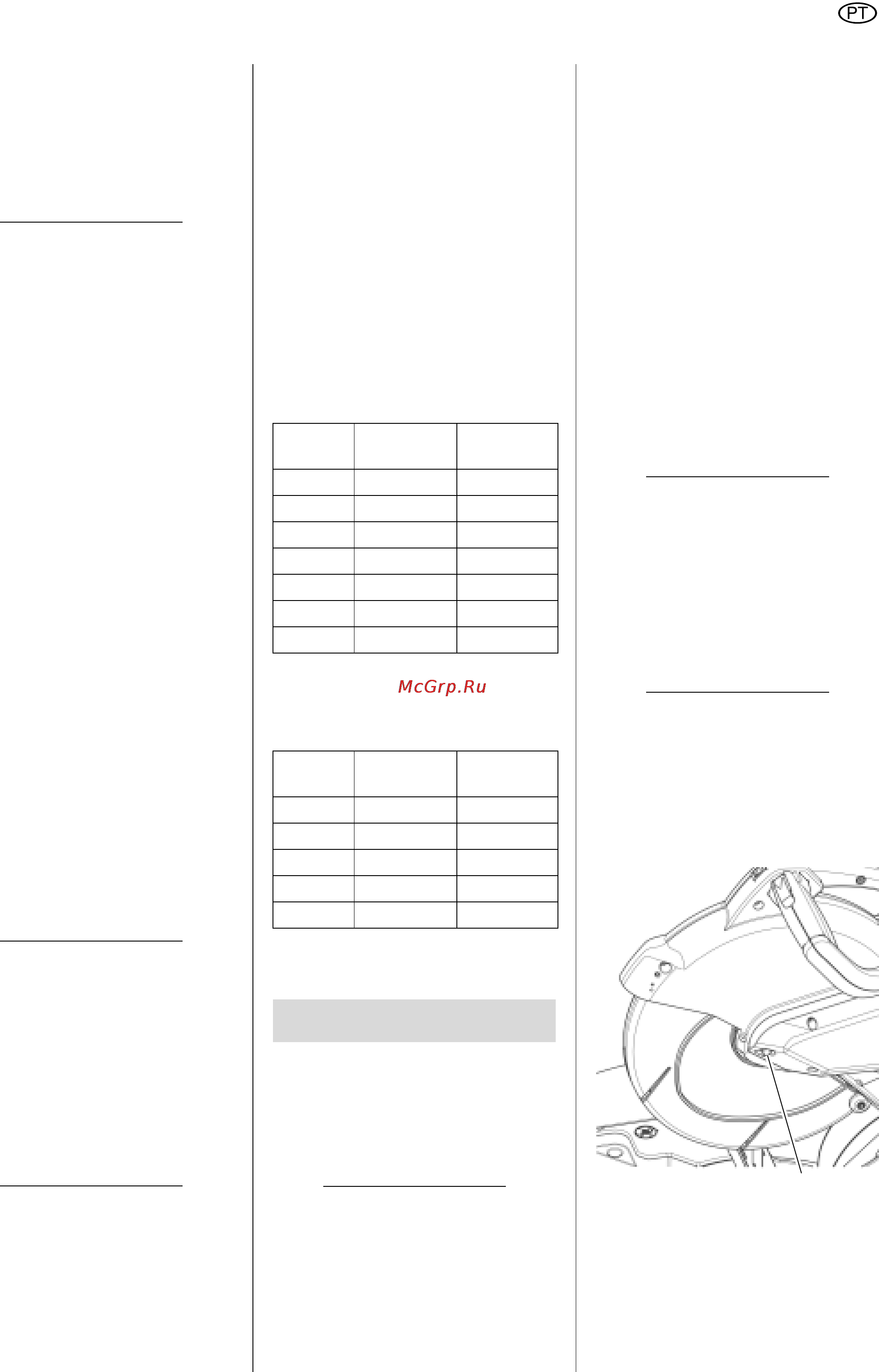

Metabo KS 305 Plus [55/63] Cortes de arestas duplas
![Metabo KS 305 Plus [55/63] Cortes de arestas duplas](/views2/1076144/page55/bg37.png)
PORTUGUÊS
55
A Atenção!
Para que o ângulo de inclinação não se
possa alterar durante o corte, a alavan-
ca de fixação do braço basculante
(também nas posições de engate!)
deve ser apertada.
4. Serrar peça em trabalho, como de-
scrito em "Cortes em esquadria".
7.4 Cortes de arestas duplas
3 Nota:
Nota: O corte em meia esquadria du-
pla é uma combinação do corte em
meia esquadria e do corte inclinado.
Quer dizer, a peça em trabalho é serra
-
da de forma oblíqua em relação ao
canto guia posterior e para a superfície.
Dimensões de corte máx. veja cap. "Di-
mensões de corte para diferentes cor-
tes".
APerigo causado por dispositi-
vos de segurança desmontados!
Consoante o ângulo da meia esquadria
e de inclinação, os dispositivos do ba-
tente da peça precisa ser desmontada
antes de serrar.
• Imediatamente após o serrar, mon-
tar os dispositivos novamente no
batente da peça a trabalhar!
Sem os dispositivos, a altura do baten-
te da peça é muito pequena para um
serrar seguro. Ferramentas altas po-
dem tombar para trás!
APerigo!
Durante o corte em meia esquadria du-
pla, a folha da serra está mais facil-
mente acessível devido à forte inclina-
ção - desta forma, existe um perigo
adicional de ferimentos.
• Mantenha uma distância suficiente
da folha da serra!
Posição inicial:
– Retenção para transporte retirada.
– Dobrar a serra para cima;
– Dispositivos do batente da peça a
trabalhar movidos para fora e reti-
dos ou desmontados.
– A mesa giratória está ajustada na
posição angular desejada;
– Braço basculante inclinado no ân-
gulo pretendido em relação à super-
fície da peça a trabalhar e retido.
Cortar a peça a trabalhar:
• Serrar peça em trabalho, como de-
scrito em "Cortes em esquadria".
7.5 Dimensões de corte para
diferentes cortes
Larguras de corte
Dimensão máxima da peça em trabal-
ho (informações em mm):
Alturas de corte
Dimensão máxima da peça em trabal-
ho (informações em mm):
* Com batente suplementar
APerigo!
Antes de realizar qualquer trabalho de
manutenção e limpeza, extrair o inter-
ruptor da rede.
– Toda as reparações ou operações
de manutenção, para além das de
-
scritas nesta secção, apenas po-
dem ser levadas a cabo por pessoal
especializado.
– Só substitua peças danificadas, so-
bretudo os dispositivos de seguran-
ça, por peças genuínas. Peças que
não tenham sido testadas e libera
-
das pelo fabricante, podem causar
danos imprevisíveis.
– Depois de quaisquer operações de
manutenção ou limpeza accione e
verifique os dispositivos de segu
-
rança.
8.1 Substituição da lâmina de
serra
ARisco de queimaduras!
Logo após o serrar, a lâmina de serra
pode estar muito quente. Deixe a lâmi
-
na arrefecer bem. Não limpe um disco
da serra quente com líquidos combustí-
veis.
APerigo de corte também quan-
do a lâmina de serra está parada!
Ao soltar e apertar o parafuso tensor, a
tampa protectora pendular deve encon-
trar-se virada sobre a lâmina de serra.
Use sempre luvas ao substituir as lâmi-
nas de serra.
1. Travar a cabeça da serra na po-
sição de cima.
2. Para bloquear a lâmina de serra, pri-
ma o botão de retenção
(73)
e com a
outra mão, rode a lâmina de serra até
o botão de retenção engrenar.
3. Dasatarraxa parafuso tensor (80)
no eixo do disco da serra com cha-
ve sextavada interna (rosca esquer-
da!).
Esqua-
dria
KS 254 Plus KS 305 Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
45° 100 140
47° 97 135
58° 75 105
Inclina-
ção
KS 254 Plus KS 305 Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Manutenção e reparação
73
