PORTUGUÊS
51

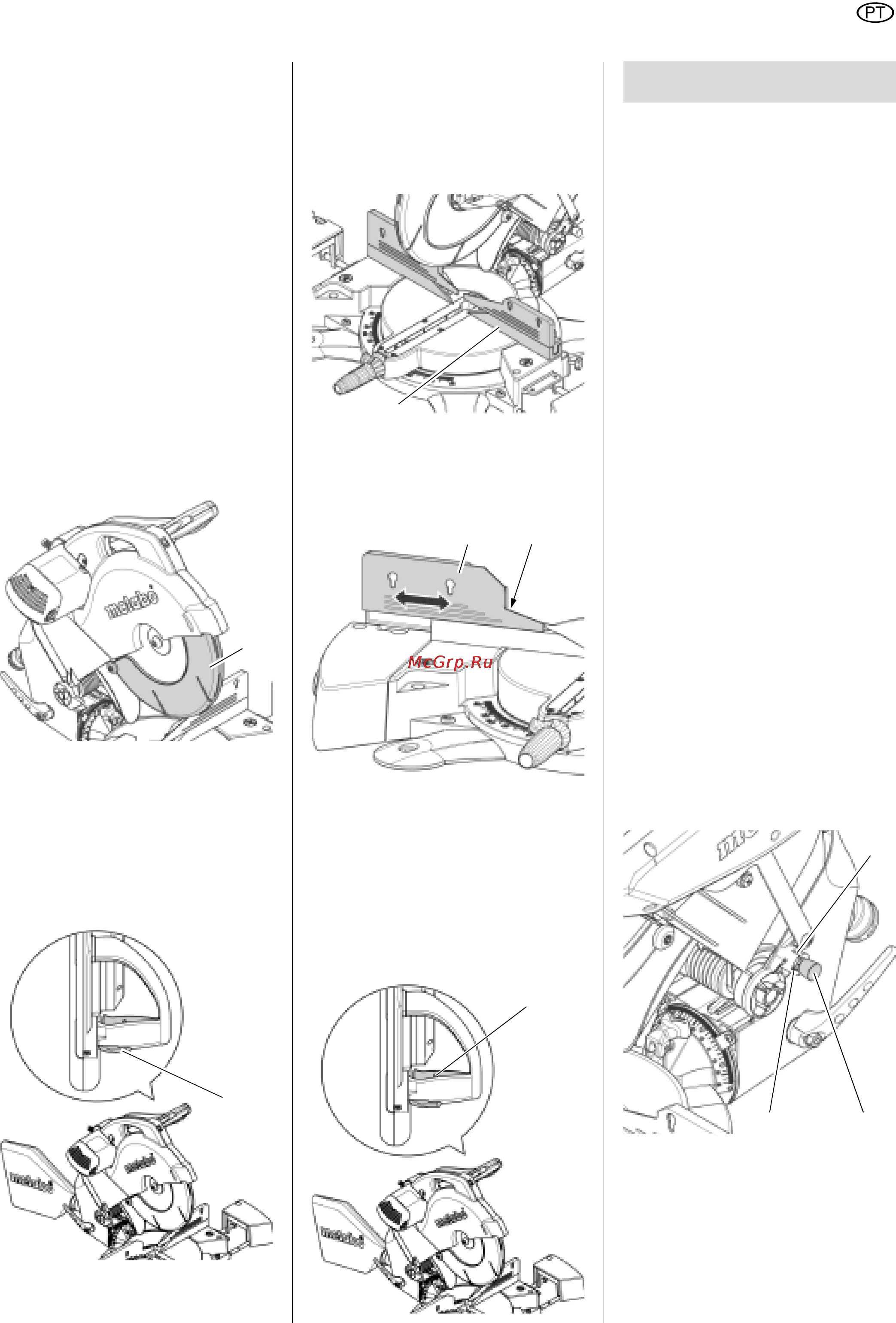

3.4 Dispositivos de seguran-
ça
Cobertura protectora pendular (47)
A cobertura protectora pendular
protege
de toque involuntário da lâmina de serra
e aparas suspensas no ar.
Bloqueamento de segurança(48)
O bloqueamento de segurança blo-
queia a
cobertura protectora pendular
móvel
: a lâmina de serra permanece
coberta e a bancada de cortes em
esquadria não pode ser rebaixada en
-
quanto o bloqueamento de segurança
não estiver sido desbloqueada.
Batente da peça a trabalhar(49)
O batente da peça a trabalhar evita que
uma peça de trabalho se desloque du
-
rante o corte. O batente da peça a tra-
balhar tem de estar sempre montado
durante o funcionamento da serra.
O batente da peça a trabalhar possui
vários dispositivos deslocáveis (50) que
podem ser fixados através de uma par-
afuso de fixação (51).
Para realizar cortes inclinados, os dis-
positivos do batente da peça a trabal-
har têm de ser deslocados para fora e
fixados.
Orifício para cadeado
O orifício (52) existente no interruptor
Ligar/Desligar possibilita o bloqueio do
interruptor com um cadeado.
4.1 Montagem
Para um trabalho seguro, o aparelho
tem de ser fixo sobre uma base sólida.
– Como base poderá utilizar uma pla-
ca de trabalho montada de modo
fixo ou uma bancada.
– A altura ideal da base é de 800 mm.
– O aparelho também deverá estar
seguro ao trabalhar com peças ma
-
iores.
– Materiais longos a ser trabalhados
precisam ser apoiados com aces
-
sório adequado suplementarmente.
3 Aviso
Para a utilização móvel, o aparelho
pode ser aparafusado sobre uma placa
de contraplacado ou placas planas
para mesas (500
mm x 500 mm, pelo
menos, 19 mm de espessura). Durante
a utilização a placa tem de ser fixada
com grampos de carpinteiro a uma
bancada.
1. Aparafuse o aparelho sobre a base.
2. Soltar retenção para transporte:
Premir a cabeça da serra ligeira-
mente para baixo e travar. Puxar
para fora retenção para transporte
(54) do entalhe profundo (53) , a fim
de girar em 90° e engatar no ental-
he raso (55).
3. Eleve lentamente a cabeça de serra
para cima.
4. Guarde a embalagem para futuras
utilizações ou elimine de modo
ecológico.
42 Dados do motor (ver também as
"Características técnicas")
43 Ano de fabrico
44 Marca CE– Esta máquina é de
conformidade com as directrizes
da UE segundo a declaração pre-
vista
45 Símbolo de eliminação – o apa-
relho pode ser devolvido ao fabri-
cante para ser reciclado
46 Dimensões dos discos de serra
autorizados
47
48
49
50 51
52
4. Instalação e transporte
53
5455
