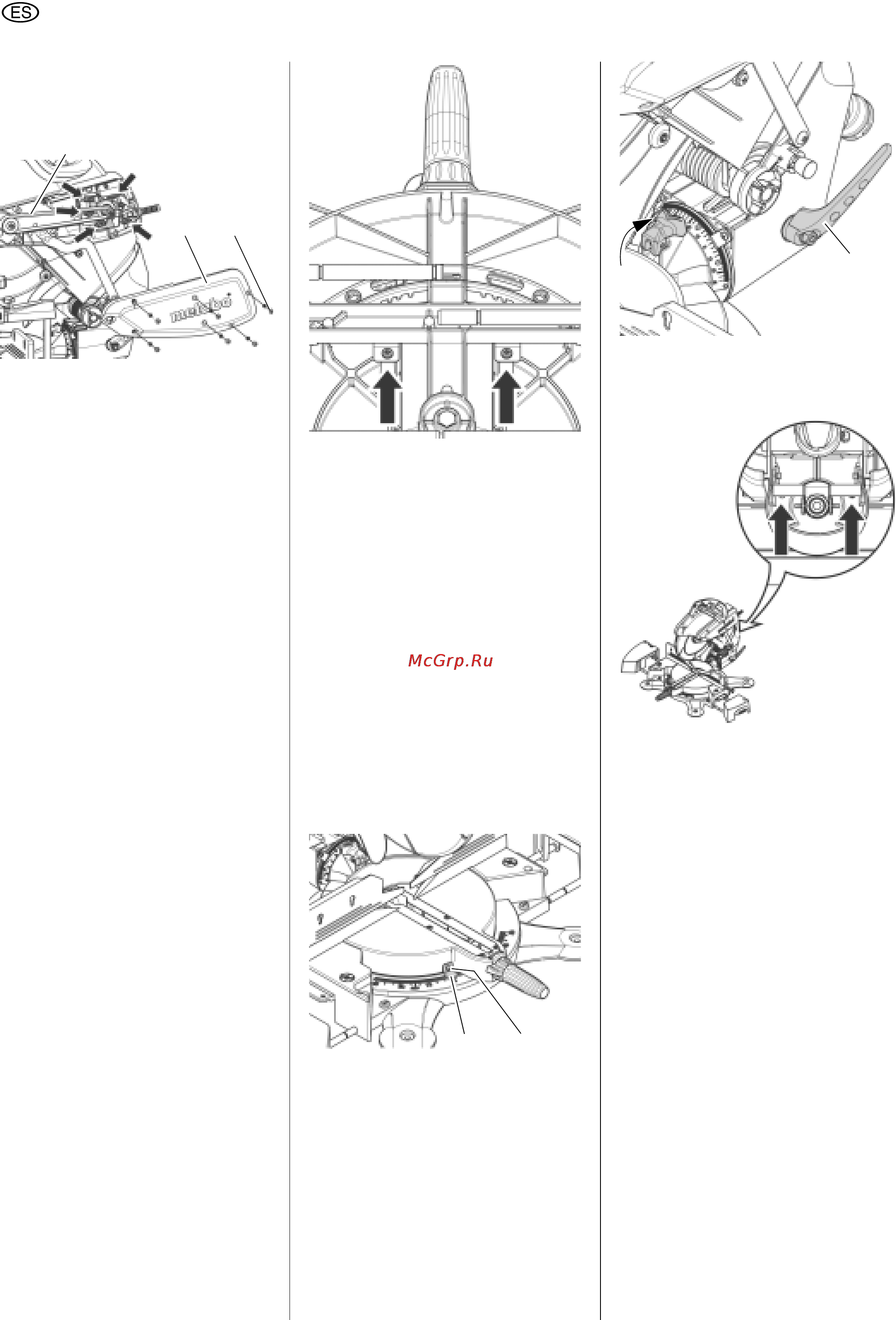

![Metabo KS 305 Plus [42/63] Español](/views2/1076144/page42/bg2a.png)
ESPAÑOL
42
Para comprobar, tensar y cambiar:
1. Desatornille los (84) tornillos y retire
la tapa (83) de plástico.
2. Controle la tensión de correa presio-
nando con el pulgar.
En caso de que la correa de acciona-
miento se deba volver a tensar o
cambiar:
– Afloje los tornillos Allen de la su-
jeción del motor girándolos apro-
ximadamente una vuelta.
– Vuelva a tensar o cambiar la cor-
rea de accionamiento. Para el ten-
sado posterior, desplace el motor
hacia atrás.
– Tense los tornillos de sujeción
del motor apretando en diagonal.
3. Vuelva a colocar la tapa de plástico
(83) y atorníllela.
8.4 Ajustes
Ajuste del tope de pieza de trabajo
1. Enclave la mesa giratoria en la posi-
ción de 0° y engánchela con el tornil-
lo de retención.
2. Gire el cabezal de sierra hacia aba-
jo y fije el enclavamiento de trans-
porte en la muesca más profunda .
3. Si es necesario retire de la sierra la
bolsa o el aspirador de virutas.
4. Levante la sierra por las patas de-
lanteras, voltéela por encima de las
patas traseras y deposítela sobre
las patas traseras y el motor.
5. Afloje los tornillos en la parte inferi-
or dándoles dos vueltas:
6. Vuelva a poner de pie la sierra.
7. Alinee la mesa giratoria con el tope
de la pieza de trabajo de forma que
el tope quede exactamete en ángu
-
lo recto con la hoja de sierra.
8. Vuelva a apretar los tornillos de la
parte inferior.
Ajustar el indicador para ángulos de
inglete
1. Afloje el tornillo (86) aprox. una
vuelta.
2. Coloque el indicador (85) de modo
que el valor que indique coincida
con la posición de enclavamiento
ajustada de la mesa giratoria.
3. Apriete el tornillo (86).
Ajustar las posiciones de enclavami-
ento para el ángulo de inclinación
1. Enclave el brazo basculante en la
posición de 0°, sin apretar la palan
-
ca de retención (87) .
2. Afloje aproximadamente una vuelta
los dos tornillos Allen en la parte
trasera del aparato.
3. Alinee el brazo basculante de forma
que la hoja de sierra se encuentre
exactamente en ángulo recto re
-
specto a la mesa giratoria.
4. Apriete los dos tornillos Allen en la
parte posterior del aparato.
5. Apriete la palanca de enclavamien-
to (87).
6. Afloje los tornillos (88) aprox. una
vuelta.
7. Coloque el indicador (89) de modo
que el valor que indique coincida
con la posición de enclavamiento
ajustada del brazo basculante.
83 84
82
85 86
87
