ESPAÑOL
37
4.2 Montaje de la extensión
de mesa
1. Saque la extensión derecha (56)
(superficie de apoyo más pequeña)
del embalaje.
2. Apriete el botón de enclavamiento
(57) sin soltarlo.
3. Deslice los rieles guía completa-
mente en los alojamientos.
4. Suelte el botón de enclavamiento.
La extensión derecha está retenida
en un ancho mínimo.
5. Realice de forma análoga los pasos
1 a 3 para montar la extensión iz-
quierda.
Ajuste del ancho de mesa deseado
La extensión de mesa se puede retener
en cuatro posiciones. Para pasar la ex-
tensión de una posición de enclavami-
ento a la siguiente:
1. Apriete el botón de enclavamiento
sin soltarlo.
2. Corra la extensión de mesa unos
5
mm hacia dentro o hacia fuera.
3. Suelte el botón de enclavamiento.
4. Corra despacio la extensión de
mesa hacia dentro o hacia fuera ha-
sta que quede encajada en la sigui-
ente posición de enclavamiento.
4.3 Transporte
1. Gire el cabezal de sierra hacia aba-
jo y fije el enclavamiento de trans-
porte (54) en la muesca más pro-
funda (53).
2. Desmonte las piezas que sobresal-
gan por encima del aparato.
3. Corra hacia dentro las sobrepiezas
del tope de pieza de trabajo y en
-
clávelas.
4. Corra la extensión de mesa hacia
dentro.
5. Levante el aparato sujetándolo por
la empuñadura de transporte.
– Margen de ángulo de corte de 94°
para cortes inclinados (de 47° a la
izquierda a 47° a la derecha) con
siete posiciones de enclavamiento.
– Margen de ángulo de corte de 103°
para cortes de inglete (de 47° a la
izquierda a 58° a la derecha) con
nueve posiciones de enclavamien
-
to.
– Construcción resistente y precisa
en aluminio fundido.
– Hoja de sierra equipada con plaqui-
ta de metal duro.
– Fácil cambio de la hoja de sierra
mediante el bloqueo de la hoja de la
sierra y sin desmontar la protección
pendular.
– Extensión de mesa para el trabajo
seguro de piezas más largas.
– Dispositivo de sujeción de la pieza
de trabajo para una sujeción segura
de las piezas.
– Bolsa para recoger de manera fácil
y efectiva las virutas.
– Dispositivo láser para alinear con
precisión los trazados y las líneas
de serrado.
6.1 Montaje de la bolsa de
virutas
A¡Peligro!
Algunos tipos de serrín (por ejemplo de
haya, roble y fresno) pueden producir
cáncer si son inhalados.
– Trabaje sólo con la bolsa montada
o con un aspirador de virutas ade
-
cuado.
– Emplee además una máscara de
protección contra el polvo, ya que
no se puede recoger o aspirar todo
el polvo que se desprende al serrar.
– Vacíe regularmente la bolsa. Al va-
ciarla, utilice una máscara de pro-
tección contra el polvo.
Si pone el aparato en funcionamiento
con la bolsa para virutas incluida en el
suministro:
• Coloque la bolsa de virutas (58) en
la boca de aspiración de serrín (59).
Si conecta el aparato a un aspirador de
virutas:
• Emplee un adaptador adecuado
para efectuar la conexión a la boca
de aspiración de virutas.
• Observe si el aspirador de virutas
cumple los requisitos mencionados
en el capítulo "Especificaciones téc-
nicas".
• ¡Tenga en cuenta el manual de in-
strucciones del aspirador de virutas!
6.2 Montaje del dispositivo
de sujeción para la pieza
de trabajo
El dispositivo de sujeción para la pieza
de trabajo puede montarse en dos po
-
siciones:
– Para piezas de trabajo anchas:
inserte el dispositivo de sujeción
para la pieza de trabajo por el talad-
ro posterior
(61)
de la mesa y
asegúrelo con el tornillo de retención
(60)
.

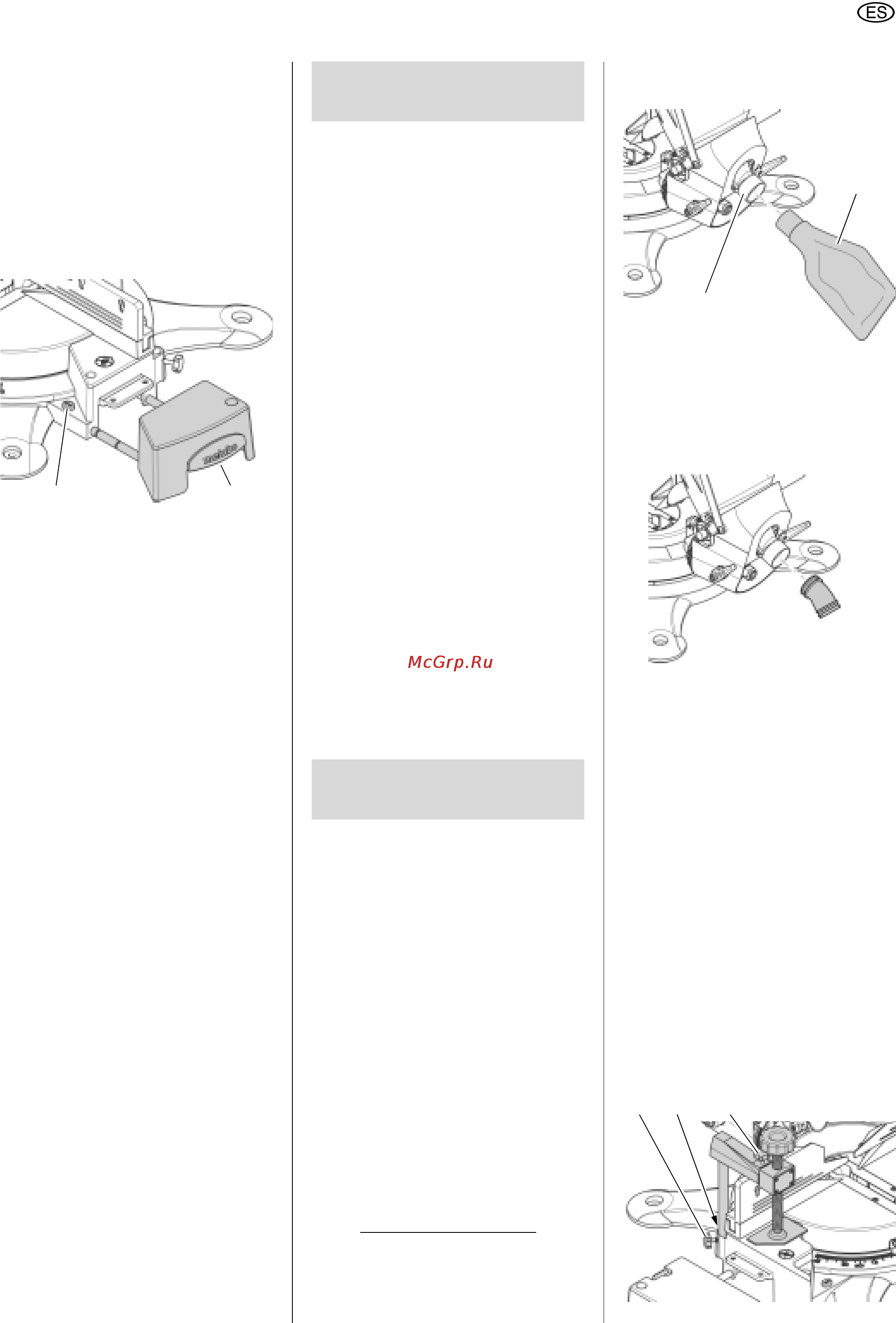

5657
5. Características espe-
ciales del producto
6. Puesta en funcionami-
ento
58
59
61 6260
