DEUTSCH

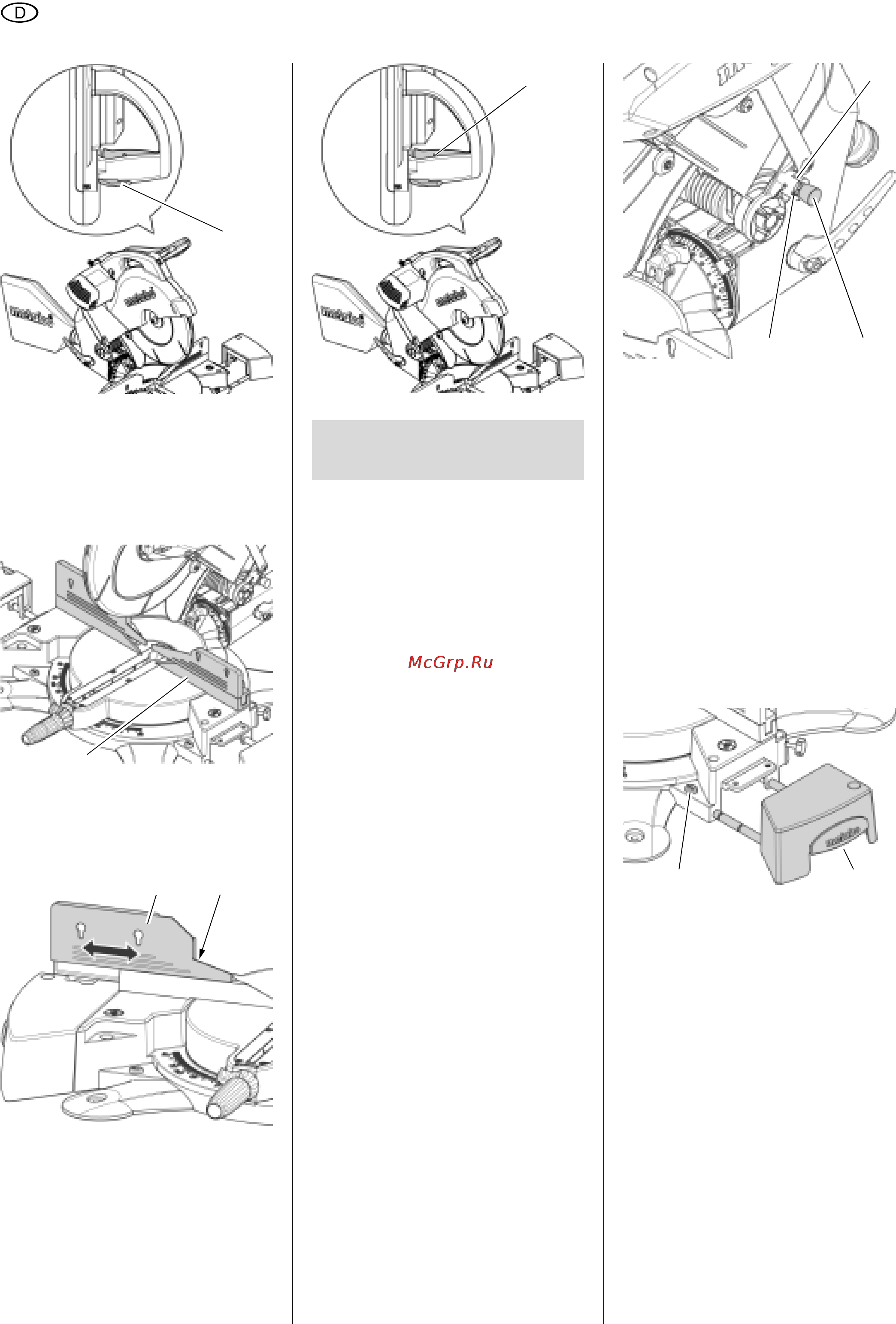

8
Werkstückanschlag (49)
Der Werkstückanschlag verhindert,
dass ein Werkstück beim Sägen be
-
wegt werden kann. Der Werkstückan-
schlag muss beim Betrieb stets mon-
tiert sein.
Der Werkstückanschlag verfügt über
verschiebbare Aufsätze
(50), die über
eine Feststellschraube (51) arretiert
werden.
Zum Durchführen von geneigten
Schnitten müssen die Aufsätze des
Werkstückanschlages nach außen ver
-
schoben und arretiert werden.
Bohrung für Vorhängeschloss
Die Bohrung (52) im Ein-/Aus-Schalter
ermöglicht das Sperren des Schalters
mit einem Vorhängeschloss.
4.1 Aufstellung
Für ein sicheres Arbeiten muss das Ge-
rät auf einer stabilen Unterlage befes-
tigt werden.
– Als Unterlage kann entweder eine
fest montierte Arbeitsplatte oder
Werkbank dienen.
– Die ideale Höhe der Unterlage be-
trägt 800 mm.
– Das Gerät muss auch beim Bear-
beiten größerer Werkstücke sicher
stehen.
– Lange Werkstücke müssen mit ge-
eignetem Zubehör zusätzlich abge-
stützt werden.
3 Hinweis
Für mobilen Einsatz kann das Gerät auf
einer Sperrholz- oder Tischlerplatte
(500
mm x 500 mm, mindestens 19 mm
stark) festgeschraubt werden. Beim
Einsatz muss die Platte mit Schraub
-
zwingen auf einer Werkbank befestigt
werden.
1. Gerät auf der Unterlage festschrau-
ben.
2. Transport-Arretierung lösen:
Sägekopf etwas nach unten drük-
ken und festhalten. Transport-Arre-
tierung (54) aus der tieferen Einker-
bung (53) herausziehen, um 90°
drehen und in die flachere Einker-
bung (55) einrasten.
3. Sägekopf langsam hochschwenken.
4. Verpackung für spätere Zwecke
aufbewahren oder umweltgerecht
entsorgen.
4.2 Tischverbreiterung mon-
tieren
1. Rechte Tischverbreiterung (56)
(kleinere Auflagefläche) aus der
Transportverpackung entnehmen.
2. Rastknopf (57) drücken und ge-
drückt halten.
3. Führungsschienen ganz in die Auf-
nahmen schieben.
4. Rastknopf loslassen.
Die rechte Tischverbreiterung ist in
minimaler Breite arretiert.
5. Schritte 1. bis 3. analog durchfüh-
ren, um die linke Tischverbreiterung
zu montieren.
Gewünschte Tischbreite einstellen
Die Tischverbreiterung ist in vier Positi-
onen arretierbar. Um die Tischverbrei-
terung aus einer Rastposition in die
nächstgelegene zu verstellen:
1. Rastknopf drücken und gedrückt
halten.
2. Tischverbreiterung ca. 5 mm nach
innen/außen schieben.
3. Rastknopf loslassen.
4. Tischverbreiterung langsam weiter
nach innen/außen schieben, bis die
48
49
50 51
