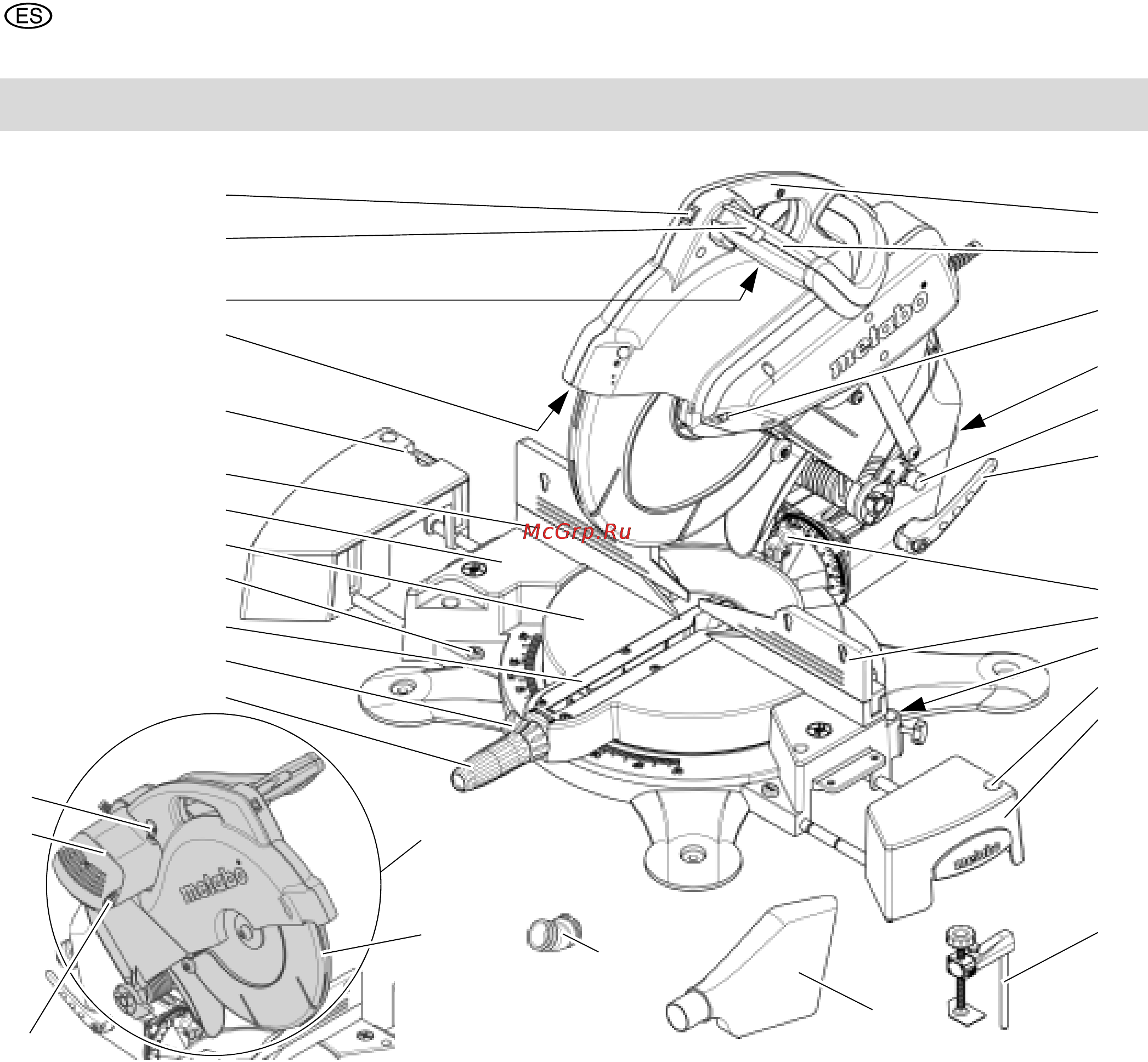

1. Vista general del aparato (volumen de suministro)
1
2
4
5
6
20
21
22
23
24
27
28
30
3
29
31
15
26
17
25
7
18
8
9
19
10
11
16
12
13
14
1 Empuñadura de transporte
2 Empuñadura
3 Enclavamiento de la hoja de la
sierra
4 Manguito de aspiración de viru-
tas
5 Enclavamiento de transporte
6 Palanca de retención para el
ajuste de la inclinación
7 Palanca de trinquete para el
ajuste de la inclinación
8 Sobrepiezas desplazables del
tope de pieza de trabajo
9 Alojamiento para el dispositivo
de sujeción de la pieza de tra-
bajo
10 Alojamiento para el tope de lon-
gitud (accesorios)
11 Extensión de la mesa
12 Dispositivo de sujeción para la
pieza de trabajo
13 Bolsa para virutas
14 Adaptador de aspiración
15 Cabezal de la sierra
16 Protección pendular
17 Escobilla de carbón
18 Motor
19 Zócalo de conexión para la lám-
para de trabajo (accesorio)
20 Tornillo de retención para la
mesa giratoria
21 Palanca de trinquete para la
mesa giratoria
22 Pieza suplementaria de la mesa
23 Botón de enclavamiento para la
extensión de mesa
24 Mesa giratoria
25 Mesa
26 Tope fijo de pieza de trabajo
27 Depósito de herramienta con lla-
ves Allen (6 mm und 2,5 mm)
28 Láser de corte
29 Interruptor de encendido y apa-
gado de la sierra
30 Bloqueo de seguridad
31 Interruptor de encendido y apa-
gado del láser de corte
Documentación de la máquina
– Manual de instrucciones original
– Lista de piezas de recambio
I_0017es1A.fm 17.2.10 Manual de instrucciones origi-
nal
