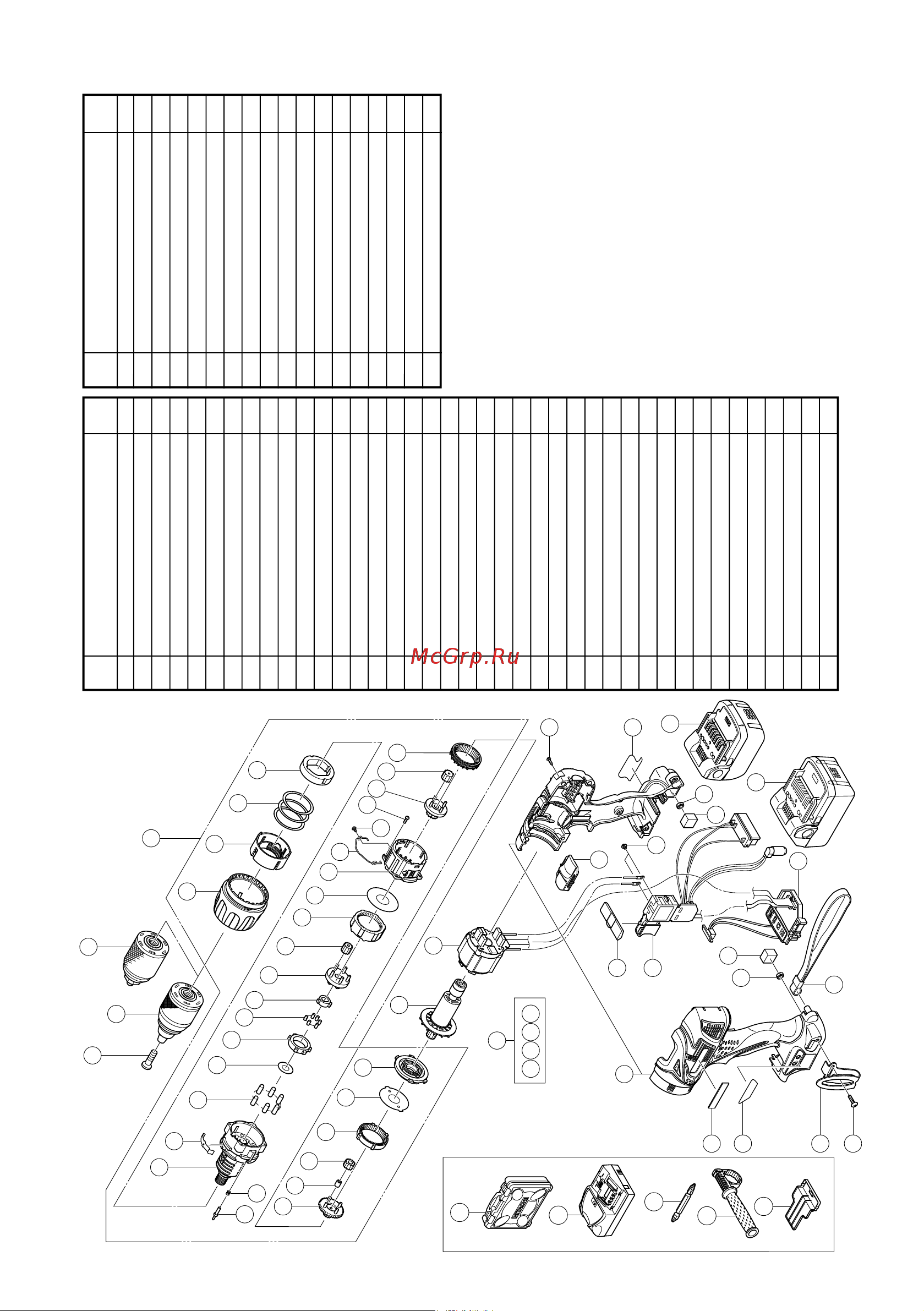

Item
No.
Part Name Q’TY
1
FLAT HD. SCREW (A) (LEFT HAND) M6 × 25
1
2 KEYLESS CHUCK 13MM 1
3 GEAR BOX ASS'Y 1
4 FRONT CAP 1
5 NUT 1
6 SPRING 1
7 SLEEVE 1
8 FRONT CASE 1
9 CLICK SPRING 1
10 PIN 6
11 WASHER (A) 1
12 LOCK RING (A) 1
13 NEEDLE ROLLER 6
14 LOCK CAM 1
15 CARRIER 1
16 PLANET GEAR (C) 5
17 RING GEAR 1
18 WASHER (A) 1
19 REAR CASE 1
20 SHIFT ARM 1
21
TAPPING SCREW (W/FLANGE) D2
×
3.5
2
22 SCREW SET M3
×
12 4
23 PINION (C) 1
24 PLANET GEAR (B) 4
25 SLIDE RING GEAR 1
26 STOPPER (A) 2
27 STOPPER SPRING 2
28 PINION(B) 1
29 NEEDLE BEARING 4
30 PLANET GEAR (A) 4
31 FIRST RING GEAR 1
32 WASHER (B) 1
33 MOTOR SPACER 1
34 ROTOR PINION ASS'Y 1
35 STATOR FET PCB 1
36 HOUSING(A). (B) SET 1
37 HITACHI PLATE 1
38 PANEL SHEET (B) 1
39 TRUSS HD. SCREW M4 1
40 HOOK (A) 1
Item
No.
Part Name Q’TY
41 PUSH BUTTON 1
42 DC-SPEED CONTROL SWITCH 1
43 LOCK NUT M4 2
44 PACKING 2
45 STRAP 1
46 CONTROLLER 1
47 SHIFT KNOB 1
48
MACHINE SCREW (W/SP. WASHER) M3
×
5
2
49
TAPPING SCREW (W/FLANGE) D3
×
16
9
50 NAME PLATE 1
51-1 BATTERY (BSL1430) 2
51-2 BATTERY (BSL1830) 2
52 WIRING ASS'Y 1
501 CASE 1
502 CHARGER (UC18YRSL) 1
503 PLUS DRIVER BIT (C) 1
504 SIDE HANDLE 1
505 BATTERY COVER 1
