51
Magyar
(2) Kerülje a magas hőmérsékleten történő töltést
A tölthető akkumulátor közvetlenül használat után forró
lesz. Ha egy ilyen akkumulátort közvetlenül a használat
után tölteni kezd, akkor annak belső vegyi anyaga
bomlásnak indul, és az akkumulátor élettartama
lerövidül. Hagyja az akkumulátort hűlni egy darabig, és
csak akkor töltse fel, ha teljesen lehőlt.
FIGYELEM
Folyamatos használat során az akkumulátortöltő
felmelegszik, ez okozza a meghibásodásokat. Amikor
a töltés befejeződött, a következő töltésig várjon 15
percet.
Ha az akkumulátort használata vagy a nap sugárzása
miatt meleg állapotban tölti fel, az ellenőrző lámpa
zölden világíthat. Az akkumulátor nem töltődik fel. Ilyen
esetben hagyja, hogy az akkumulátor töltés előtt
lehűljön.
Ha a jelzőlámpa piros színnel villog (0,2 másodperces
időközönként), akkor ellenőrizze hogy nincs-e valamilyen
idegen tárgy az akkumulátortöltőnek az akkumulátor
behelyezésére szolgáló nyílásában, és távolítsa el onnan
az esetleges idegen tárgyakat. Ha nincs a nyílásban
idegen tárgy, akkor lehetséges, hogy vagy az
akkumulátor, vagy az akkumulátortöltő meghibásodott.
Vigye őket szakszervizbe.
AZ ÜZEMELÉS ELŐTTI ÓVINTÉZKEDÉSEK
A munkahely elrendezése és ellenőrzése
Az előzetes óvintézkedések betartásával ellenőrizze,
hogy a munkahely megfelel-e a követelményeknek.
A KÉSZÜLÉK HASZNÁLATA
1. Győződjön meg a befogó szorító helyzetéről (Lásd 5.
Ábra)
Az egység meghúzási nyomatéka a befogó szorító
helyzete szerint szabályozható, amelyre a befogó szorító
beállításra került.
(1) Amikor az egységet csavarhúzóként használja, állítsa
egy vonalba az „1, 3, 5 ... 22” számok egyikét a befogó
szorítón, vagy a pontokat a külső házon levő háromszög
alakú jellel.
(2) Amikor az egységet fúróként használja, a befogó szorító
” fúró jelét állítsa egy vonalba a háromszög alakú
jellel a külső házon.
(3) Amikor az egységet fúrókalapácsként használja, a
befogó szorító kalapács „
” jelét állítsa egy vonalba
a háromszög alakú jellel a külső házon.
VIGYÁZAT
A befogó szorító nem állítható az „1, 3, 5 ... 22”
számok vagy a pontok közé.
Ne használja a befogó szorító „22” száma és a fúró
jel közepénél levő vonal között álló módon. Ha így tesz,
az károsodást okozhat (Lásd 6. Ábra).
2. Meghúzási nyomaték beszabályozása
(1) Meghúzási nyomaték
A meghúzási nyomatéknak intenzitását tekintve meg
kell felelnie a csavar átmérőjének. Túl erős nyomaték
használata esetén a csavarfej eltörhet vagy megsérülhet.
Győződjön meg róla, hogy a befogó szorító helyzetét
a csavar átmérője szerint szabályozta be.
(2) Meghúzási nyomaték jelzése
A meghúzási nyomaték a csavar típusától és a
meghúzandó anyagtól függ.
Az egység a meghúzási nyomatékot a befogó szorítón
levő „1, 3, 5 ... 22” számokkal és egy ponttal jelzi.
A meghúzási nyomaték az „1” pozíciónál a leggyengébb,
és a legmagasabb számnál a legerősebb (Lásd 5.
Ábra).
(3) A meghúzási nyomaték beszabályozása
Forgassa a befogó szorítót és hozza egy vonalba a
befogó szorítón levő „1, 3, 5 ... 22” számokat vagy
a pontokat a külső házon levő háromszög alakú jellel.
Szabályozza be a befogó szorítót a gyenge vagy az
erős nyomaték irányába aszerint, hogy milyen
nyomatékra van szüksége.
VIGYÁZAT
Reteszelni lehet, hogy a motor forgása ne szűnjön meg,
amikor az egységet fúróként használja. Amikor a behajtó
fúrót üzemelteti, vigyázzon, hogy ne reteszelje a motort.
A túl hosszú kalapálás a csavar törését okozhatja a
túlzott meghúzás következtében.
3. Forgás - Ütés állítása (Lásd 5. ábra)
A „Forgás (csak forgás)” és az „Ütés (ütés + forgás)” a
fúró jel vagy a „ kalapács jel és a külső gépvázon
levő háromszög jel egy vonalba állításával kapcsolható.
Fémben, fában vagy műanyagban furatok készítéséhez
kapcsolja „Forgás (csak forgás)” állásba.
Téglában vagy betontömbökben furatok készítéséhez
kapcsolja „Ütés (ütés + forgás)” állásba.
FIGYELEM
Ha egy olyan műveletet, amelyet normális esetben
Forgás” állásban hajtanak végre, „Ütés” állásban
végeznek, a furatok készítésének hatékonysága
nemcsak megnő, de a fúrószár vagy egyéb alkatrészek
is károsodhatnak.
4. Forgási sebesség megváltoztatása
A forgási sebesség megváltoztatásához működtesse a
kapcsológombot. Mozgassa a kapcsológombot a nyíl
irányába (Lásd 7. és 8. Ábra).
„LOW” (ALACSONY) helyzetbe állított kapcsológomb
esetén a fúró alacsony fordulatszámmal. „HIGH"
(MAGAS) helyzetbe állításkor a fúró magas
fordulatszámmal forog.
VIGYÁZAT
Amikor a kapcsológombbal megváltoztatja a forgási
sebességet, győződjön meg róla, hogy a kapcsoló
kikapcsolt helyzetben van.
A fordulatszám megváltoztatása a motor forgása közben
károsítja a fogaskerekeket.
Ha a motor reteszelődik, azonnal kapcsolja ki az áramot.
Ha a motor egy időre reteszelődik, a motor vagy az
akkumulátor leéghet.
5. Fordulatszám-választó funkció (11. Ábra)
FIGYELEM
Ňvja a kapcsolótáblát a külső, fizikai behatásoktól,
sérülésektől.
Felengedett aktiváló kapcsoló mellett válasszon a
magas/alacsony mód közül. A fentiek be nem tartása
a készülék hibás működését eredményezheti.

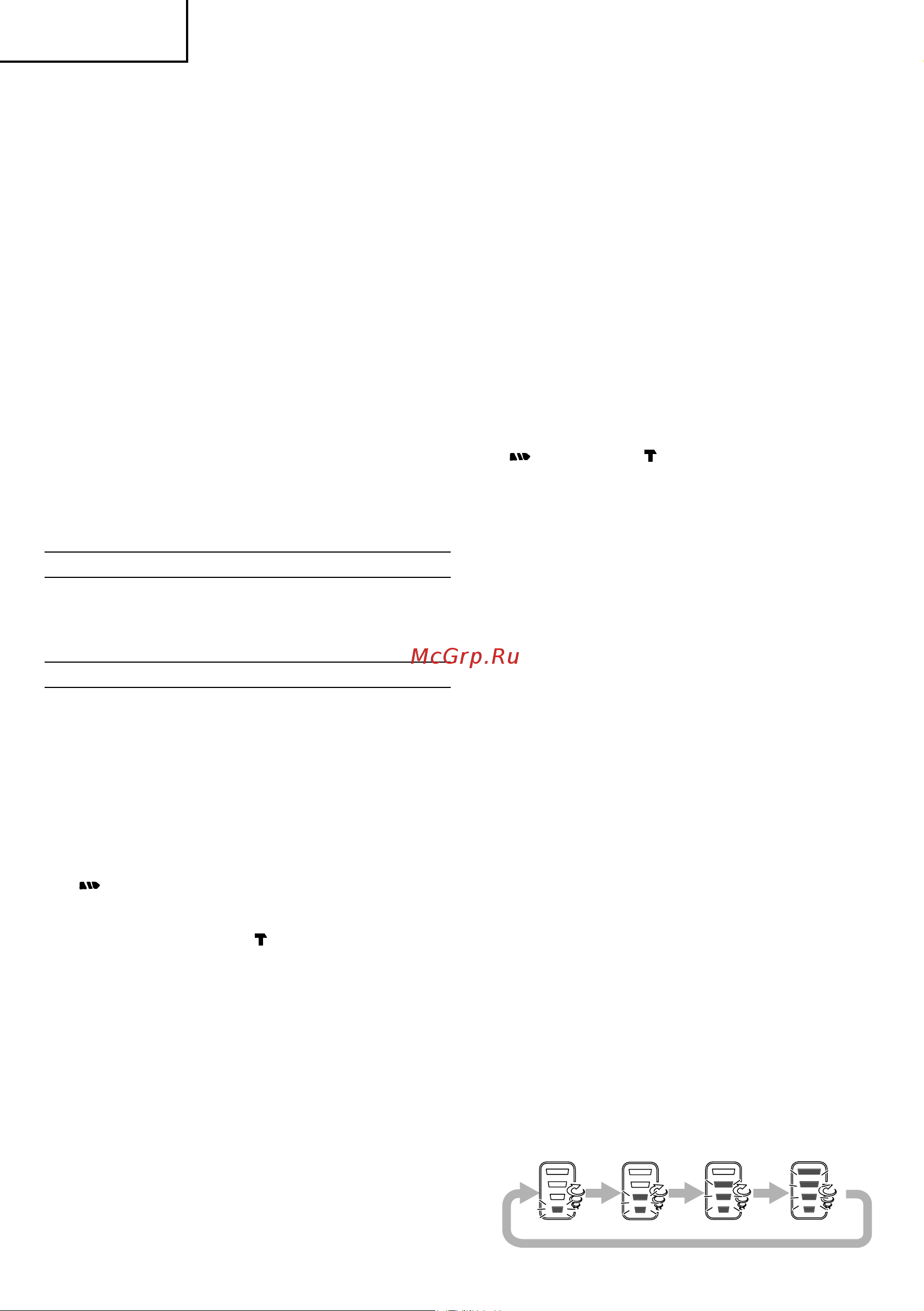

(1) Fordulatszám-választó kapcsoló
A magas/alacsony fordulatszámú fokozat
választókapcsolójának megnyomásával a forgási
sebesség négy lépésben állítható.
05Hun_DV14DBL_EE 7/26/10, 3:58 PM51
