41
Polski
Jeśli ładowany akumulator jest nagrzany (w wyniku
użytkowania lub nasłonecznienia), może zaświecić się
zielone światło na pilocie. Akumulator nie będzie
ładowany. W takim przypadku należy poczekać, aż
akumulator ostygnie.
Kiedy zapali się czerwona migocząca lampka kontrolna
ładowarki (co 0,2 sek) sprawdź, czy do otworu
instalacyjnego ładowarki nie dostał się jakiś obcy przedmiot
i jeśli tak, usuń go. Jeśli nie ma tam obcego przedmiotu,
możliwe że akumulator lub ładowarka są uszkodzone.
Zanieś je do Autoryzowanego Centrum Obsługi.
PRZED ROZPOCZĘCIEM PRACY
Przygotowanie i sprawdzenie stanowiska pracy
Upewnij się, stanowisko pracy pozwoli na zastosowanie
odpowiednich środków ostrożności.
JAK UŻYWAĆ
1. Potwierdzenie położenia pokrętła sprzęgła (Patrz
Rys. 5)
Moment obrotowy dokręcania może być regulowany
poprzez odpowiednie ustawienie pokrętła sprzęgła.
(1) Jeżeli urządzenie używane jest jako śrubokręt, ustawić
jedną ze znajdujących się na pokrętle cyfr „1, 3, 5 ...
22” lub kropek, tak aby odpowiadała symbolowi trójkąta
na korpusie zewnętrznym.
(2) Jeżeli urządzenie jest używane jako wiertarka, ustawić
znajdujący się na pokrętle symbol „
”, tak aby
odpowiadał symbolowi trójkąta na obudowie.
(3) Podczas używania tego urządzenia jako wiertarki
udarowej należy wyrównać znak młotka „
”, na
pokrętle sprzęgła, ze znakiem trójkąta na korpusie
zewnętrznym.
UWAGA
Pokrętło nie może zostać ustawione w położeniu
pośrednim pomiędzy poszczególnymi cyframi „1, 3, 5
... 22” lub kropkami.
Nie używać urządzenia z pokrętłem ustawionym między
cyfrą „22” a linią w środku symbolu wiercenia. Może
to spowodować uszkodzenie urządzenia (Patrz Rys.
6).
2. Regulacja momentu obrotowego dokręcania
(1) Moment obrotowy
Moment obrotowy powinien zostać ustawiony w
zależności od średnicy śruby. Ustax'=nie zbyt dużego
momentu obrotowego może spowodować złamanie
lub uszkodzenie śruby. Przed przystąpieniem do pracy
należy upewnić się, że ustawiona pozycja pokrętła
sprzęgła jest odpowiednia dla śruby.
(2) Wskazanie momentu obrotowego
Moment obrotowy powinien zostać ustawiony w
zależności od rodzaju śruby i materiału.
Wartość momentu obrotowego sygnalizowana jest
znajdującymi się na pokrętle sprzęgła cyframi „1, 3,
5 ... 22” oraz kropkami. Pozycja „1” oznacza najmniejszy
moment obrotowy - im większa cyfra, tym większy
moment obrotowy (Patrz Rys. 5).
(3) Regulacja momentu obrotowego
Przekręcając pokrętło sprzęgła, ustawić jedną z cyfr
„1, 3, 5 ... 22” lub kropek, tak aby odpowiadała
symbolowi trójkąta na obudowie. Zwiększyć lub
zmniejszyć moment obrotowy w zależności od potrzeb.
UWAGA
Obroty silnika mogą zostać zablokowane, jeżeli
urządzenie używane jest jako wiertarka. Podczas pracy
z wiertarką należy uważać, aby silnik nie został
zablokowany.
Zbyt długa praca może spowodować złamanie śruby
z powodu zbyt mocnego dokręcenia.
3. Zmiana z obrotów na udar (patrz Rys. 5)
Jeżeli urządzenie ma być używane w trybie "Obrót"
(tylko obrót) i „Udar (Udar + Obrót)”, należy ustawić
symbol wiercenia „
” lub młotka „ ”, tak aby
odpowiadał położeniu trójkąta na obudowie.
Aby wiercić w metalu, drewnie lub tworzywach
sztucznych, należy przełączyć urządzenie w tryb pracy
„Obrót (Tylko obrót)”.
Aby wiercić w cegle lub betonie, należy przełączyć
urządzenie w tryb pracy „Udar (Udar + Obrót)”.
UWAGA
Praca, która powinna być wykonywana w trybie „Obrót”,
wykonana w trybie „Udar” może spowodować nie tylko
wykonanie zdecydowanie większych otworów, ale także
uszkodzenie wiertła lub innych części urządzenia.
4. Regulacja prędkości obrotów
Prędkość obrotów może zostać zmieniona za pomocą
przełącznika. Przełącznik powinien być przesuwany w
kierunku wskazanym strzałką (Patrz Rys. 7 i 8).
Jeżeli przełącznik jest ustawiony na „LOW” (niska),
wiertło obraca się z małą prędkością. Ustawienie „HIGH”
(wysoka) oznacza, że wiertło porusza się z dużą
prędkością.
UWAGA
Przed dokonaniem zmiany prędkości obrotów za
pomocą przełącznika należy upewnić się, że urządzenie
jest wyłączone.
Zmiana prędkości, kiedy silnik pracuje, może
spowodować uszkodzenie skrzyni przekładniowej.
Jeżeli silnik zgaśnie, należy natychmiast wyłączyć
urządzenie - w przeciwnym przypadku może nastąpić
spalenie silnika lub akumulatora.
5. Funkcja przełącznika zmiany prędkości obrotów (Rys.
11)
UWAGA
Nie narażaj panelu przełączników na wstrząsy lub
uszkodzenia.
Gdy zwolniony jest przycisk spustowy, wybierz tryb
wysoka/niska. Zaniechanie tej czynności może
prowadzić do wadliwego działania.

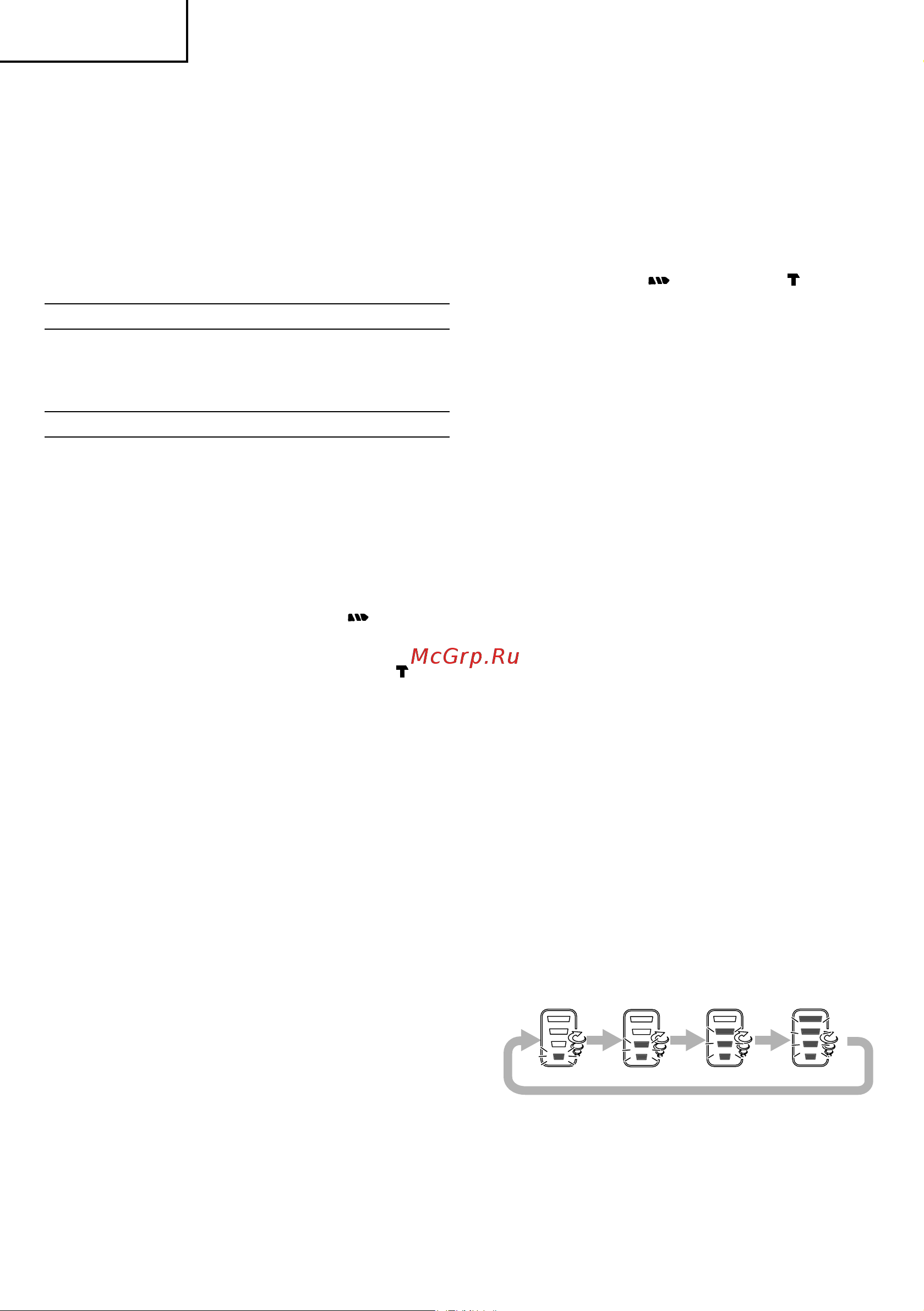

(1) Przełącznik zmiany prędkości obrotów
Prędkość obrotów zmienia się w 4 krokach przy każdym
naciśnięciu przełącznika poziomu prędkości wysoka/
niska.
04Pol_DV14DBL_EE 7/26/10, 3:57 PM41
