61
Čeština
Pokud indikátor rychle bliká (v 0,2 sekundových intervalech),
zkontrolujte, zda se v instalačním otvoru nabíječky nenachází
nějaké předměty nebo nečistoty. Odstraňte je. Pokud je
otvor čistý, jde zřejmě o poruchu akumulátoru nebo
nabíječky. Kontaktujte autorizované servisní středisko.
PŘED POUŽITÍM
Příprava a kontrola pracovní plochy
Zkontrolujte postupem podle návodu, zda je pracoviště
vhodné tím.
POUŽITÍ
1. Ověření polohy stupnice spojky (Viz Obr. 5)
Utahovací moment tohoto nářadí lze seřídit podle
nastavené polohy stupnice spojky.
(1) Při použití tohoto nářadí jako šroubováku vyrovnejte
jedno z čísel „1, 3, 5 ... 22“ na stupnici spojky nebo
tečky se symbolem trojúhelníku na vnějším tělese.
(2) V případě použití tohoto nářadí jako vrtačky, vyrovnejte
symbol vrtačky „
“ na stupnici spojky se symbolem
trojúhelníku na vnějším tělese.
(3) V případě použití tohoto nářadí jako příklepové vrtačky
vyrovnejte příklepu „
“ na stupnici spojky se symbolem
trojúhelníku na vnějším tělese.
UPOZORNĚNÍ
Stupnici spojky nelze nastavit mezi čísly „1, 3, 5 ...
22“ nebo tečkami.
Nepoužívejte nářadí s nastavením čísla na stupnici spojky
mezi „22“ a čáry uprostřed symbolu vrtačky. V takovém
případě může dojít k poškození (Viz Obr. 6).
2. Nastavení utahovacího momentu
(1) Utahovací moment
Utahovací moment by měl odpovídat svou velikostí
průměru šroubu. V případě použití příliš velkého
utahovacího momentu se může hlava šroubu zlomit
nebo poškodit. Polohu stupnice spojky nastavte vždy
podle průměru šroubu.
(2) Indikace utahovacího momentu
Utahovací moment se liší v závislosti na druhu šroubu
a utahovaném materiálu.
Nářadí indikuje utahovací moment prostřednictvím čísel
„1, 3, 5 ... 22“ na stupnici spojky a tečkami. Nejnižší
utahovací moment je v poloze „1“ a nejintenzivnější
v poloze nejvyššího čísla (Viz Obr. 5).
(3) Seřízení utahovacího momentu
Otočte stupnici spojky a vyrovnejte čísla „1, 3, 5 ...
22“ na stupnici spojky nebo tečky se symbolem
trojúhelníku na vnějším tělese. Nastavte stupnici spojky
ve směru malého nebo velkého utahovacího momentu
podle toho, jaký utahovací moment potřebujete.
UPOZORNĚNÍ
Při použití nářadí jako vrtačky se otáčení motoru se
může zablokovat. Při práci s vrtákem dbejte na to, aby
se motor nezablokoval.
Příliš dlouhý chod s příklepem může způsobit zlomení
šroubu v důsledku nadměrného dotažení.
3. Přepnutí z polohy Otáčení do polohy Příklep (viz obr. 5)
Polohy „Otáčení (pouze otáčení)“ a „Příklep (příklep +
otáčení)“ lze přepínat vyrovnáním symbolu vrtání „
nebo symbolu příklepu „
“ se symbolem trojúhelníku
na vnějším tělese.
Pro vrtání otvorů do kovu, dřeva nebo umělé hmoty
přepněte do polohy „Otáčení (pouze otáčení)“.
Pro vrtání otvorů do cihel nebo betonových tvárnic
přepněte do polohy „Příklep (příklep + otáčení)“.
POZOR
Pokud se nějaká operace obvykle prováděná při
nastavení „Otáčení“ provádí při nastavení „Příklep“,
účinnost vrtání děr se nejen nezvýší, ale může také
dojít k poškození vrtáku nebo jiných dílů.
4. Změna otáček
Ke změně otáček použijte přepínač. Přesuňte přepínač
ve směru šipky (Viz Obr. 7 a 8).
Když je přepínač nastaven do polohy „LOW“ (nízké
otáčky), vrtačka má nízké otáčky. Když je přepínač
nastaven do polohy „HIGH“ (vysoké otáčky), vrtačka
má vysoké otáčky.
UPOZORNĚNÍ
Při změně otáček pomocí přepínače se přesvědčete,
že hlavní vypínač je vypnutý.
Změna otáček při otáčení motoru může poškodit
ozubené převody.
Pokud se motor zablokuje, okamžitě odpojte přívod
proudu. Necháte-li motor delší dobu zablokovaný, může
se spálit bu motor nebo akumulátor.
5. Volič režimu změny rychlosti otáček (Obr. 11)
POZOR
Přepínací panel nevystavujte nárazům, ani jej
nepoškote.
Je-li přepínač uvolněn, zvolte režim Vysoké/Nízké
otáčky. Nedodržení tohoto pravidla může vést k
poškození přístroje.

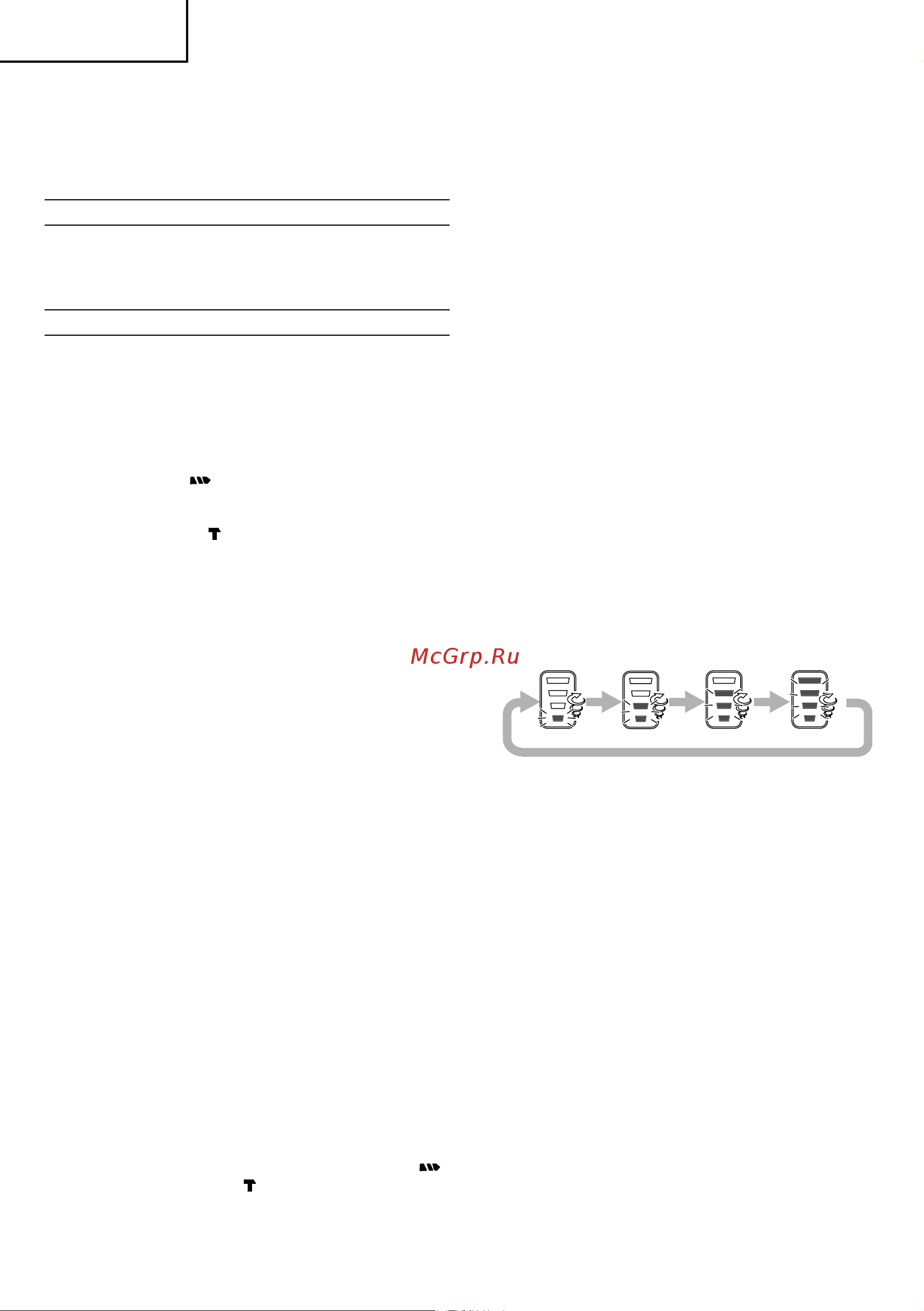

(1) Přepínač změny rychlosti otáček
S každým stisknutím přepínače Vysoké/Nízké otáčky
se rychlost otáček mění ve 4 stupních.
06Cze_DV14DBL_EE 7/26/10, 3:58 PM61
