![Hitachi WM14DBL Инструкция по эксплуатации онлайн [106/112] 75737](/views2/1081156/page106/bg6a.png)
105
42
501
502
1
2
3
4
5
6
7
8
9
10
11
12
13
14
12
15
16
17
18
19
20
21
22
23
24
25
26
36
27
39
40
30
31
29
28
35
34
37
32
33
43
41
44
32
33
38
503
504
505
506
507
508
509
510
7
45
5
25

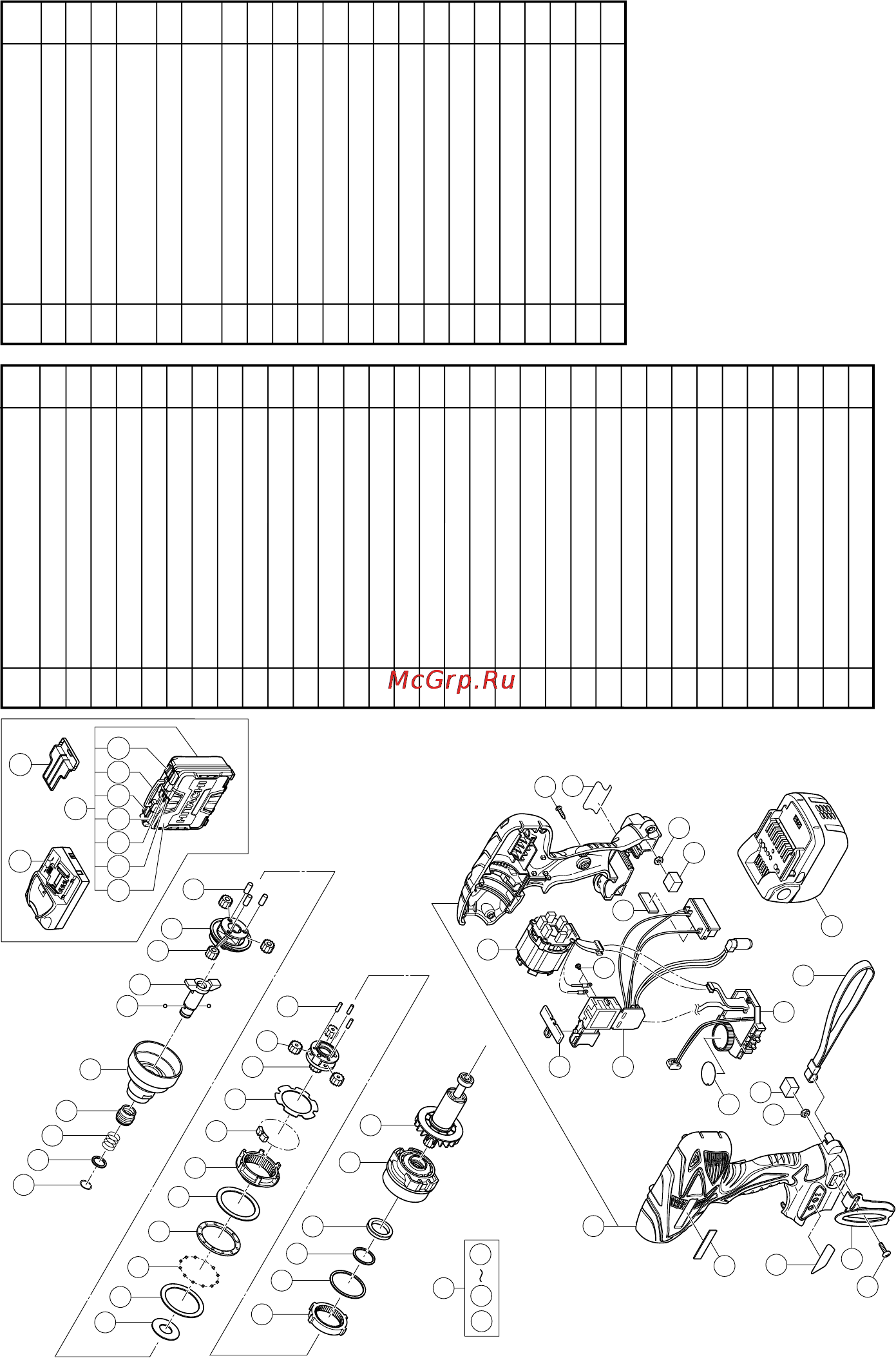

Item
No.
Part Name Q’TY
1 RETAINING RING 1
2 WASHER (D) 1
3 GUIDE SPRING (D) 1
4 GUIDE SLEEVE (D) 1
5 HAMMER CASE 1
6 STEEL BALL D3.5 2
7 ANVIL 1
8 IDLE GEAR (B) 3
9 HAMMER 1
10 NEEDLE ROLLER 3
11 WASHER (D) 1
12 WASHER (E) 2
13 STEEL BALL D2.5 12
14 WASHER (F) 1
15 RING GEAR (B) 1
16 DAMPER 6
17 WASHER (C) 1
18 PINION (B) 1
19 IDLE GEAR (A) 3
20 NEEDLE ROLLER 3
21 RING GEAR (A) 1
22 WASHER (B) 1
23 WASHER (A) 1
24 METAL 1
25 INNER COVER 1
26 ROTOR 1
27 HOUSING (A) (B) SET 1
28 HITACHI PLATE 1
29 PANEL SHEET (B) 1
30 TRUSS HD. SCREW M4 1
31 HOOK 1
32 LOCK NUT M4 2
33 PACKING 2
Item
No.
Part Name Q’TY
34 PUSHING BUTTON (A) 1
35 DC-SPEED CONTROL SWITCH 1
36 STATOR FET PCB 1
37
MACHINE SCREW (W/SP. WASHER)
M3 × 5
2
38 CUSHION 1
39
TAPPING SCREW (W/FLANGE)
10
D4 × 20
40 NAME PLATE 1
41 SEAL 1
42 CONTROLLER ASS'Y 1
43 STRAP 1
44 BATTERY 2
45 GEAR BOX ASS’Y 1
501 CHARGER (UC18YRSLX) 1
502 BATTERY COVER 1
503 COVER 1
504 SUB LATCH 1
505 KNOB (C) 1
506 LATCH 2
507 KNOB (L) 1
508 HANDLE 1
509 KNOB (R) 1
510 CASE ASS'Y 1
11Back_WM14DBL_EE 9/27/10, 9:48105
