90
Slovenščina
• Za izdelavo odprtine za vijak za les ali 10 mm ali
manjše odprtine uporabite železni sveder.
(1) Vstavite vijačni nastavek v pritezalnik
(2) Vijačni nastavek varno namestite s ključem tako, da
pritezalnik zategnete s pomočjo vsake od treh odprtin.
(Skica 11)
UPORABA
1. Funkcija za izbiro načina
OPOZORILO
Pri uporabi tega orodja naj bo kolesce za izbiro načina
nastavljeno na pravilni položaj (mora biti zaskočena
in zaklenjena na svoje mesto).
Če tega ne upoštevate, se orodje lahko neprimerno
obnaša, tako pa lahko zlomite material/vijake ali se
poškodujete.
POZOR
Na kolesce za izbiro načina ne izvajajte pritiska.
Način delovanja lahko izberete tako, da zasučete kolesce
za izbiro načina na orodju in ga poravnate s trikotno
oznako.
Za način delovanja lahko izbirate med petimi različnimi
načini, opisanimi v spodnji tabeli.
OPOMBA
䡬 Privijalni navor za vsak način se lahko razlikuje glede
na vijak in material, v katerega vrtate. Kolesce za izbiro
načina ponovno nastavite, ko poskusno privijete nekaj
vijakov.
䡬 Za privijanje sornikov uporabite način sornika.
䡬 Če kolesce za izbiro načina zasučete, ko orodje deluje,
se način ne spremeni. Pred menjavo načina delovanja
orodje izklopite.
2. Značilnosti elektronskega pulznega pogona
V nasprotju z običajnim udarnim vrtalnikom elektronski
pulzni pogon ustvarja udarno silo s ponavljajočim
obračanjem motorja v običajni in povratni smeri.
Mehanizem pomaga pri tišjem delovanju.
Naslednje značilnosti so za običajni udarni vrtalnik
neobičajne, niso pa znak okvare.
䡬 Orodje se segreva s stalnim privijanjem vijaka.
Da bi zaščitil motor in elektronske dele, ki nadzirajo
delovanje motorja, je orodje opremljeno s temperaturnim
zaščitnim tokokrogom.
Udarjanje se lahko začne zgodaj, kar je odvisno od vijaka
in materiala, v katerega vrtate.
Čer udarjanje zvišuje temperature motorja in elektronskih
delov, se temperaturni zaščitni tokokrog lahko zgodaj
aktivira.
Za okrevanje po ustavitvi delovanja, ki ga povzroči
temperaturni zaščitni tokokrog, glejte "1. Neprekinjeno
delovanje" na strani 92.
Elektronski pulzni pogon nadzira vrtenje motorja in ponuja
optimalno delovanje v vsakem načinu.
Zato lahko med delovanjem pride do sledečega.
䡬 Vedenje ob zagonu delovanja se razlikuje po načinih.
Način samovrtalnega vijaka (1) postopoma zvišuje hitrost.
Način elektronske sklopke (običajno vrtenje) nekaj časa
*1: WM14DBL
:
30
N
.
m, WM18DBL
:
33
N
.
m.
*2: Preden tanko ploščo pritrdite s samovrtalnim vijakom, zagotovite, da debelina plošče ustreza premeru vijaka.
*3: V načinu elektronske sklopke 4 ali 5 lahko orodje na kratko izvede vrtenje nazaj, ko se breme poveča, da
prepreči poškodbe glave vijaka.

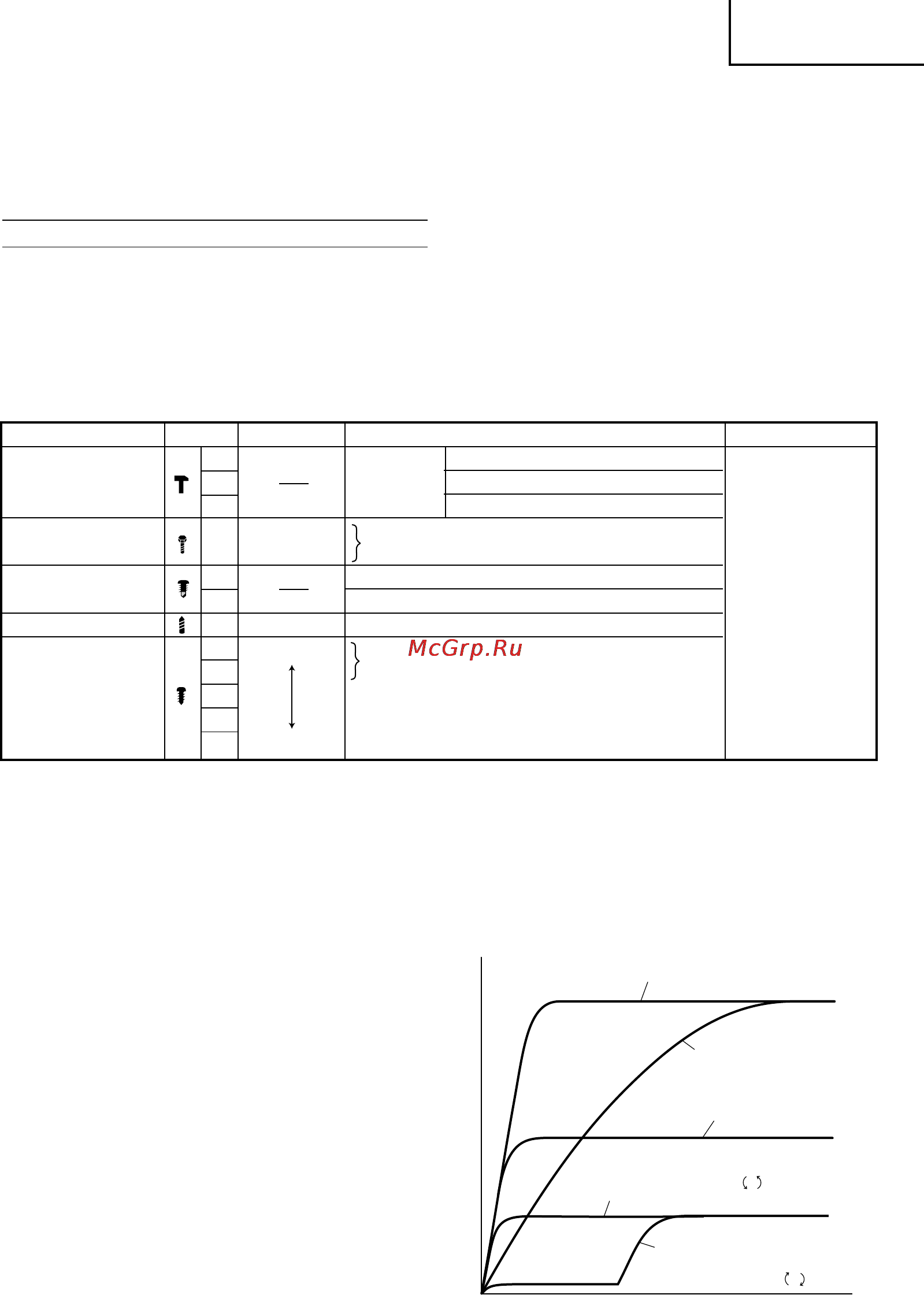

Način delovanja Oznaka
Maksimalni navor
Aplikacija Opombe
Elektronski
3
Privijanje
Diagonalno privijanje 75 mm vijaka
pulzni način
2
vijaka za les
Privijanje 50 - 75 mm vijaka
1 Privijanje vijaka, krajšega od 50 mm
Način sornika
30 N
.
m
*1
Privijanje vijaka z matico
33 N
.
m
Način samovrtalnega
2 Privijanje samovrtalnega vijaka (ø 5 ali ø 6)
vijaka
1 Privijanje samovrtalnega vijaka (ø 3,5 ali ø 4)*2
Način vrtanja 11 N
.
m Vrtanje
5 5,3 N
.
m
*3
Način
4
elektronske 3 Strojni vijak (M6) ali privijanje samoreznega vijaka,
sklopke
2 Pritrjevanje plošč iz gipsa
1 2,3 N
.
m
Primer načina izbire delovanja
䡬 Uporabite
sveder in
vtičnico, ki
ustrezata
premeru vijaka.
䡬 Pri uporabi
vrtalnega
načina pazite,
da ne boste
ustavili vrtenja
stroja.
po zagonu motor obrača z zelo nizko hitrostjo, nato pa
se hitrost poveča.
Po drugi strani pa način elektronske sklopke (povratno
vrtenje) doseže vnaprej nastavljeno hitrost takoj po zagonu.
Način samovrtalnega
vijaka (1)
Način sornika
Način elektronske sklopke
(povratno vrtenje)
L
Način elektronske sklopke
(običajno vrtenje)
R
Hitrost vrtenja
Pretečeni čas po zagonu
Elektronski pulzni način, način
samovrtalega vijaka (2) in vrtalni način
09Slo_WM14DBL_EE 9/27/10, 9:2490
