Deutsch
24
ACHTUNG:
Dieser Trimmer ist speziell zum Schneiden von
Stiftschrauben konstruiert worden. Der Flansch an
Stiftschrauben, die mit einer Säge oder einem
Scheibenschleifer geschnitten wurden, ist zu groß
für diesen Trimmer, so daß der Trimmer sich nicht
drehen kann und es nicht möglich ist, den Flansch
zu entfernen.
8. Hinweise zur Ladezustand-Kontrollleuchte
Zum Kontrollieren des Akkuladezustands den
Ladezustand-Anzeigeschalter drücken, wodurch
die Ladezustand-Kontrollleuchte aufleuchtet.
(Abb. 15)
Beim Loslassen des Ladezustand-
Anzeigeschalters erlischt die Ladezustand-
Kontrollleuchte. Tabelle 5 zeigt das
Leuchtverhalten der Ladezustand-Kontrollleuchte
und den entsprechenden Ladezustand.
Das Ansprechen der Ladezustand-Kontrollleuchte
kann aufgrund von Umgebungstemperatur und
individuellen Eigenschaften des Akkus von der
obigen Tabelle etwas abweichen. Daher die Angabe
nur zum Bezug verwenden.
HINWEIS:
䡬 Die Schalterkonsole vor Stoß und Fall schützen.
Anderenfalls drohen Störungen.
䡬 Zum Schonen der Akkuladung leuchtet die
Ladezustand-Kontrollleuchte nur, während der
Ladezustand-Anzeigeschalter gedrückt wird.
SCHNEIDERLEBENSDAUER UND AUSTAUSCH
1. Schneiderlebensdauer

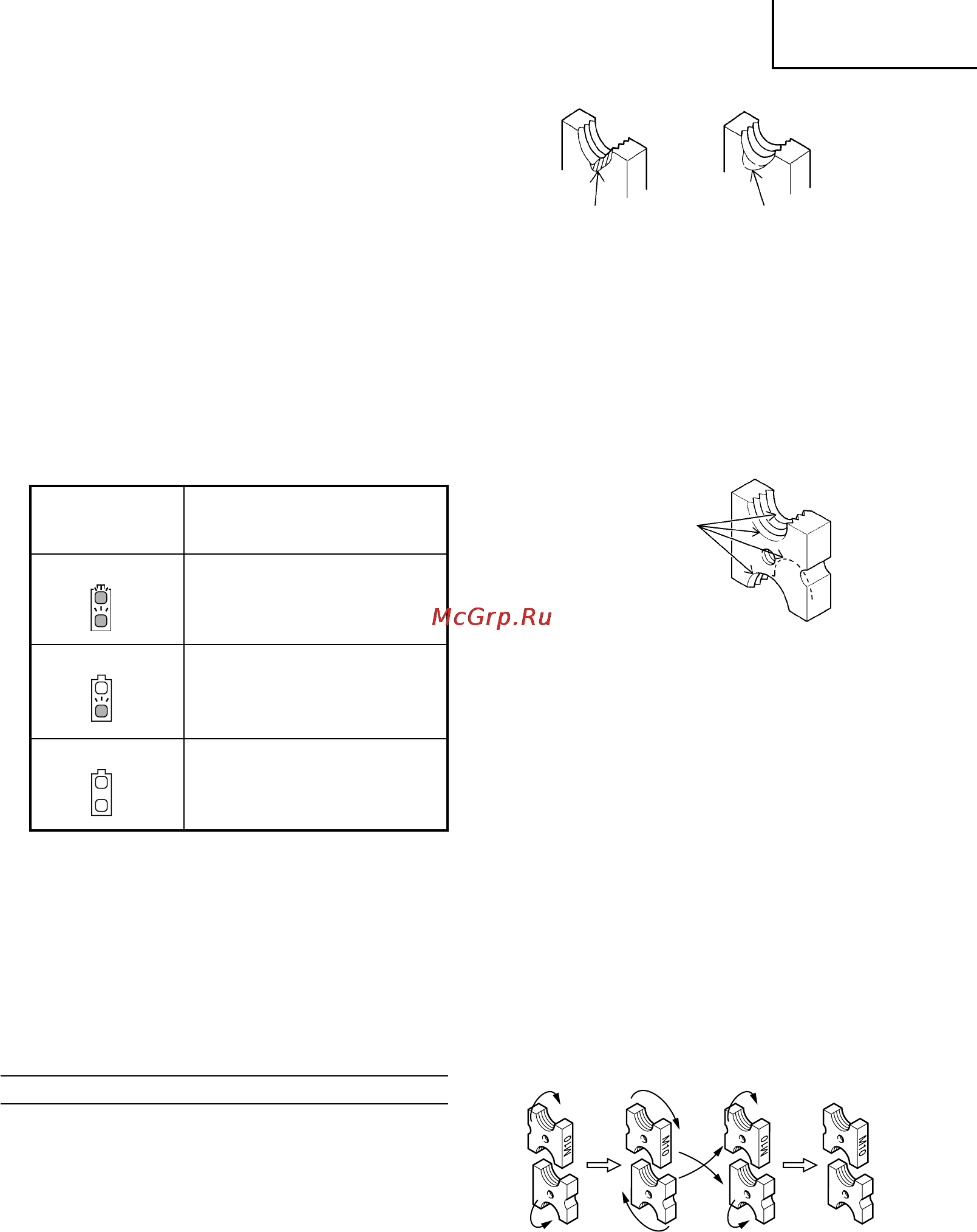

Wie in Abb. 17 gezeigt, kann durch häufiges
Schneiden der Schneider verziehen oder brechen.
Wenn der Schneider in solchem Zustand verwendet
wird, können Flansche an der Schnittstelle der
Stangen erzeugt werden, so daß die Gewinde
schadhaft sind. Dadurch werden saubere Schnitte
unmöglich, und es wird unmöglich, die Mutter
aufzuschrauben.
Abb. 17
Wie in Abb. 18 gezeigt ist an vier Stellen am
Schneider eine Kante vorhanden. Wie unten
beschrieben verfahren, um die Ansetzrichtung des
Schneiders zu ändern, um insgesamt vier
Einsatzarten zu ermöglichen.
Wenn die Mutter nicht auf die Stange paßt weil die
Schneidersektion verzogen oder beschädigt ist, die
Schneideransetzrichtung ändern, um eine
Schneidkante in gutem Zustand zu verwenden, oder
mit einem neuen Schneider austauschen.
Abb. 18
2. Ändern der Schneider-Ansetzrichtung oder
Austauschen des Schneiders
(1) Vor dem Abnehmen:
1 Den Abzugschalter betätigen, um die Klammer (A)
zu öffnen, und den Schneider in offener Stellung
anhalten.
2 Den Vorwärts/Rückwärts-Schalter in die gesperrte
Stellung stellen (Abb. 5 (b)).
3 Die Akkubatterie vom Hauptgerät abnehmen.
(2) Abnehmen
Mit dem mitgelieferten Sechskantschlüssel die
Sechskantkopfschraube abnehmen. Jetz ist es
möglich, den Schneider und das Distanzstück zu
entfernen.
(3) Vor dem Anbringen
1 Es gibt vier Schneidkanten am Schneider. Wie in
Abb. 19 gezeigt, kann durch Ändern der Stellung
der Schneidkante der Schneider viermal verwendet
werden.
Abb. 19
Leuchtverhalten
der Ladezustan
d-Kontrollleuchte
Akkuladezustand
Die Akkuladung ist
ausreichend.
Die Akkuladung ist etwa auf
die Hälfte abgesunken.
Die Akkuladung ist beinahe
erschöpft.
Den Akku so schnell wie
möglich aufladen.
Tabelle 5
Verziehen
Brechen
Vier Kanten
am Schneider
Drehen zur
Rückseite
1. Mal 2. Mal 3. Mal 4. Mal
()
Drehen zur
Rückseite
()
Drehen zur
Rückseite
()
()
Neueinfüh-
rung
02Ger_CL14DSL_EE 08/3/26, 18:3124
