63
Čeština
POZNÁMKA:
Během běžného používání nebo během uskladnění
zajistěte hák západkou, která se nachází ve spodní
části hlavní jednotky.
7. Použití zařezávače
POZNÁMKA: Použijte speciální zařezávač, který je
vhodný pro velikost závitové tyče.
Je-li obtížné nasadit matici na odstřihnuté místo, bu
použijte klíč, abyste ji pevně utáhli, nebo použijte
zařezávač z příslušenství, abyste odstranili nerovný
okraj závitu šroubu.
Vložte závitovou tyč do díry na rukojeti. Použijte kleště,
abyste tyč přidrželi, a otočte zařezávačem 5 x nebo
6 x doprava, abyste odstranili okraj závitu, pak točte
na opačnou stranu, abyste odstranili zařezávač (obr.
14).
UPOZORNĚNÍ:
Tento zařezávač byl speciálně vyroben pro střihač
závitových tyčí. Jestliže je okraj na tyči příliš velký pro
zařezávač a se zařezávačem tudíž nelze otáčet,
odstraňte okraj pomocí pilky na železo nebo brusky.
8. O indikátoru zbývající energie baterie.
Při stisku vypínače indikátoru zbývající energie baterie
se indikátor rozsvítí a lze zkontrolovat zbývající energii
baterie. (Obr. 15)
Pokud stisk vypínače indikátoru zbývající energie baterie
povolíte, indikátor se vypne. Tabulka 5 ukazuje stav
indikátoru zbývající energii baterie a zbývající energie
baterie.
Indikátor zbývající energie baterie může ukazovat lehce
odlišně v závislosti na teplotě a na charakteristice
baterie, proto jej použijte pouze pro orientaci.
POZNÁMKA:
Chraňte panel vypínače před silnými údery. Mohlo by
dojít k poruše.
Z důvodu úspory energie svítí indikátor zbývající energie
baterie pouze, pokud je stisknut.
ŽIVOTNOST A VÝMĚNA STŘIHAČE
1. Životnost střihače

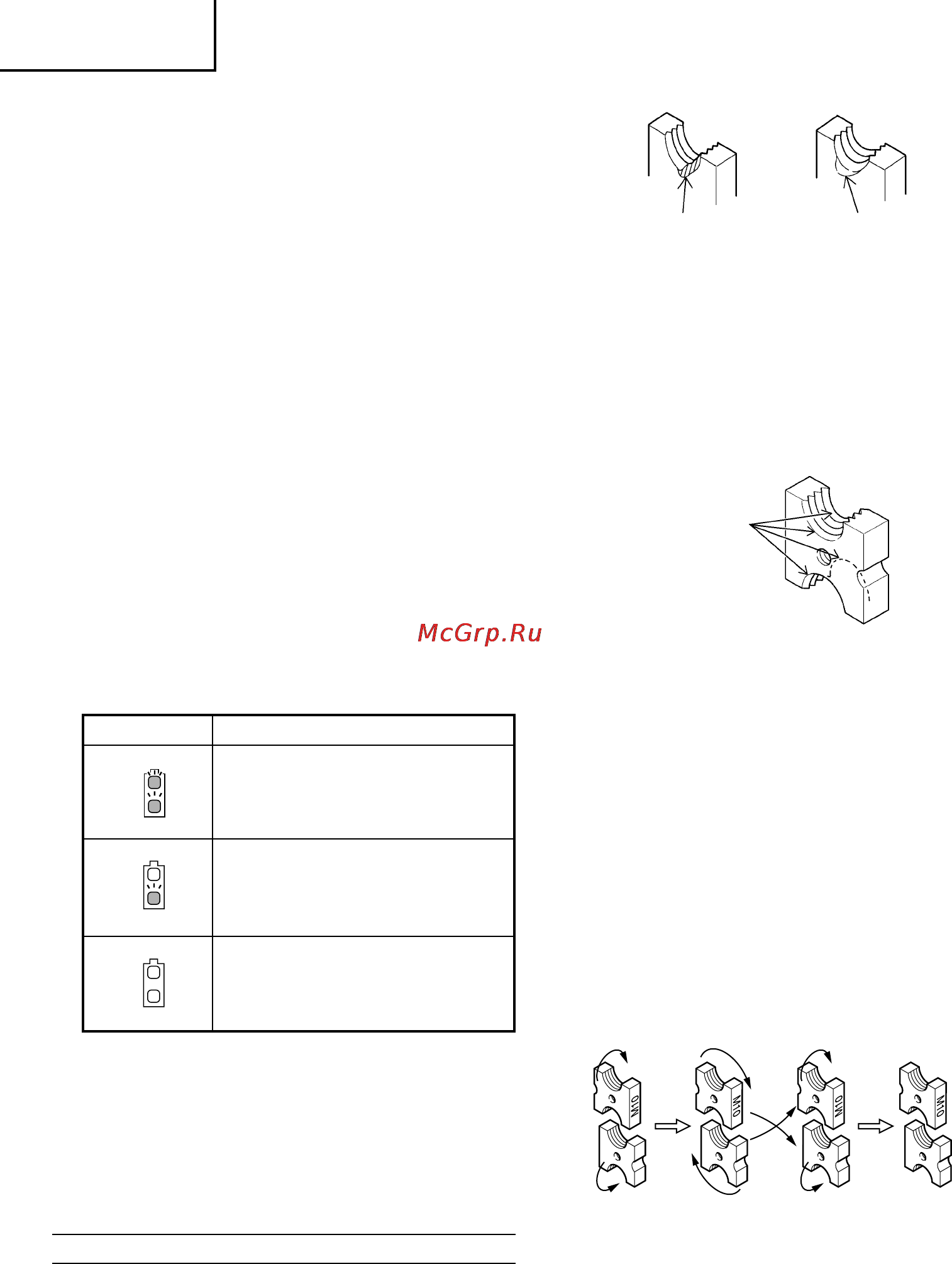

Jak je znázorněno na obr. 17, opakované stříhání může
způsobit lámání a ohýbání okraje střihače. Používání
střihače v tomto stavu zanechává na závitových tyčích
ohnutý závitový okraj, který brání nasazení matice.
Stav indikátoru Zbývající energie baterie
Zbývající energie baterie je
dostačující.
Tabulka 5
Zbývající energie baterie je
poloviční.
Zbývající energie baterie je skoro
vyčerpána.
Dobijte baterii v nejbližší možné
době.
Lámání Ohýbání
obr. 17
Jak je znázorněno na obr. 18, tento okraj se nalézá
na čtyřech místech střihače. Použijte níže popsané
metody ke změně směru připojení střihače, aby se
dosáhlo čtyř možností použití.
Jestliže se matice nedá nasadit na šroub kvůli lomům
a ohybům, změňte směr připevnění střihače, aby se
dal použít okraj bez lomů a ohybů, anebo vyměňte
střihač.
Čtyři okraje střihače
obr. 18
2. Změna směru připevnění střihače anebo jeho výměna
(1) Před demontáží:
1 Stiskněte spínač a pohněte držákem (A) tak, aby střihač
zastavil v otevřené pozici.
2 Dejte přepínač chodu do polohy uzamčeno (obr. 5 (b)).
3 Odmontujte akumulátor z hlavní jednotky.
(2) Demontáž
Použijte imbusový klíč z příslušenství k odšroubování
šroubu s imbusovou hlavou. Te je možné odstranit
střihač a mezikus.
(3) Před nasazením
1 Střihač má čtyři okraje. Jak je znázorněno na obr. 19,
změnou pozice okrajů lze použít ostří čtyřikrát.
Poprvé podruhé potřetí počtvrté
obr. 19
2 Připevnění střihače má také určitý směr. Ujistěte se,
že je střihač připevněn tak, že strana bez zářezu na
střihači je vidět na držáku (A) (pohyblivá strana) tehdy,
když se na hlavní jednotku díváme zepředu, nebo že
zářez na povrchu střihače je vidět na držáku (B) (pevná
strana) (obr. 6 a 20).
Otočení
naopak
Opětovné
vložení
Otočení
naopak
Otočení
naopak
()
()
()
()
06Cze_CL14DSL_EE 08/3/26, 18:3663
