54
Magyar
2. A daraboló csatlakoztatási irányának
megváltoztatása vagy a daraboló cseréje
(1) Eltávolítás előtt:
1 Húzza meg az indítókapcsolót és mozdítsa el a kengyelt
(A), megállítva a darabolót a nyitott helyzetben.
2 Állítsa az előre/hátra kapcsoló gombot a rögzítési
helyzetbe (5 (b) ábra).
3 Vegye ki az újratölthető akkumulátort a fő egységből.
(2) Eltávolítás
Használja a tatozék imbuszkulcsot az imbuszcsavar
eltávolításához. Most el lehet távolítani a darabolót és
a távtartót.
(3) Csatlakoztatás előtt

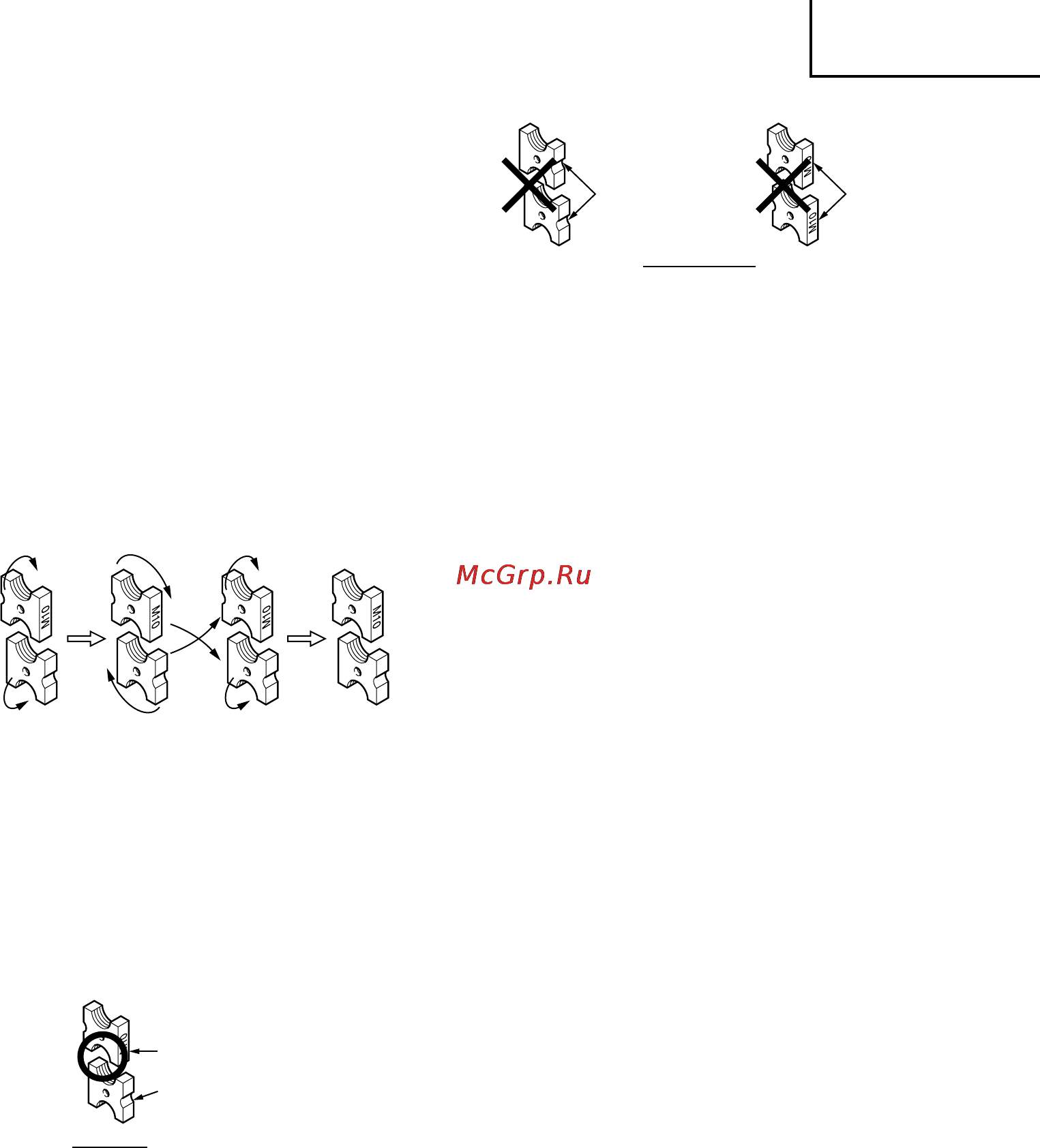

1 Négy él van a darabolón. A 19. ábrán bemutatottak
szerint, az él helyzetének megváltoztatásával a pengét
négyszer lehet használni.
1. alkalom 2. alkalom 3. alkalom 4. alkalom
19. ábrán
2 A daraboló toldalék irányfüggő, hogy módosítani
lehessen az él helyzetét. Győződjön meg arról, hogy
a daraboló úgy került csatlakoztatásra, hogy a darabolón
a horony nélküli oldal látható a kengyelen (A)
(mozgatható oldal), amikor a fő egységet előlről nézi,
vagy a daraboló felületén levő horony a kengyelen (B)
(rögzített oldal) látható (6. és 20. ábrák).
20. ábrák
3 Ha törés vagy vetemedés van a vágóélen vagy a
daraboló csatlakozási felületén, használjon reszelőt a
területek lelapítására.
4 Használjon kefét a kengyelen levő daraboló toldalék
hornyához kapcsolódó reszelék eltávolítására.
FIGYELEM:
A 21. ábrán bemutatottak szerint, ha a darabolók olyan
módon vannak kombinálva, hogy a darabolón mindkét
horony nélküli oldal vagy mindkét hornyolt oldal kifelé
néz, a menetes rudakon levő menetek és a darabolón
levő menetek emelkedése nem fog megegyezni. Ez a
vágóél károsodását okozhatja, vagy olyan kopást
okozhat, amely idő előtt károsítja a fő egységet.
21. ábrák
(4) Csatlakoztatás
1 M6, M8 vagy M10 daraboló használatakor Helyezze
be a darabolót a kengyelen levő daraboló toldalék
horonyba, tegye be a speciális távtartót a daraboló és
a kengyel közé, majd használja az imbuszcsavart a
meghúzásra és rögzítésre.
2 A W3/8" daraboló használatakor Helyezze be a
darabolót a kengyelen levő daraboló toldalék horonyba,
majd használja az imbuszcsavart a meghúzásra és
rögzítésre.
MEGJEGYZÉS:
A W3/8" daraboló használatakor távtartók nem
szükségesek.
FIGYELEM:
Az imbuszcsavart eléggé meg kell húzni az imbuszkulccsal.
A hátsó oldalra
fordítás
( )
( )
( )( )
Újbóli
behelyezés
A hátsó oldalra
fordítás
A hátsó oldalra
fordítás
HELYES
HELYTELEN
Mindkettő
a hornyolt
oldalon
Mindkettő a
horony nélküli
oldalon
Horony nélküli oldal
Hornyolt oldal
05Hun_CL14DSL_EE 08/3/26, 18:3454
