3 Dacă muchia elementului tăietor este ruptă sau uzată
sau dacă există umflături pe suprafaţa elementului
tăietor, rectificaţi aceste zone cu ajutorul unei pile.
4 Cu ajutorul unei perii îndepărtaţi elementele străine de
pe canelura de atașare a elementului tăietor de pe
brachetă.
PRECAUŢIE:
După cum este prezentat în Fig. 21, dacă elementele
tăietoare sunt combinate în așa fel încât ambele laturi
fără crestătură sau ambele laturi cu crestătură ale
elementului tăietor sunt una spre cealaltă, filetelor
bolţurilor și filetele dispozitivului de tăiere nu se vor
potrivi. În această situaţie se poate deteriora muchia
tăietoare sau se poate produce uzura prematură a
aparatului.
Fig. 21

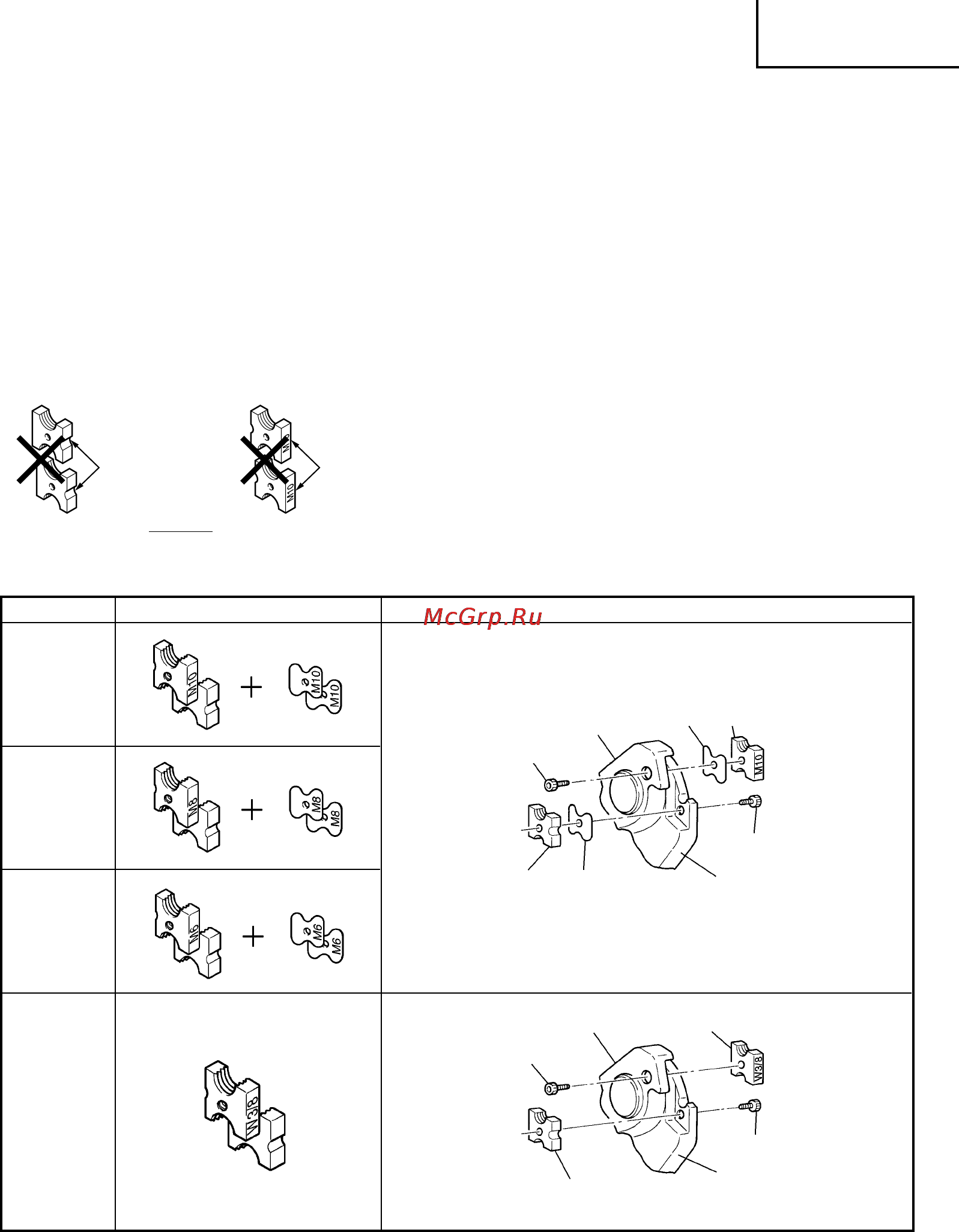

(4) Atașarea
1 La folosirea unui element tăietor M6, M8 sau M10
Introduceţi elementul tăietor în canelura de atașare de
pe brachetă, introduceţi distanţierul special între
elementul tăietor și brachetă și apoi strângeţi și fixaţi
cu ajutorul șurubului cu cap hexagonal inbus.
2 La folosirea unui element tăietor W3/8"
Introduceţi elementul tăietor în canelura de atașare de
pe brachetă și apoi strângeţi și fixaţi cu ajutorul șurubului
cu cap hexagonal inbus.
NOTĂ:
Pentru elementul tăietor W3/8" nu sunt necesare
distanţiere.
PRECAUŢIE:
Șurubul cu cap hexagonal inbus trebuie strâns suficient
de tare cu ajutorul cheii hexagonale.
Ambele pe
partea cu
crestătură
Ambele pe
partea fără
crestătură
AȘA NU
Dimensiune Atașare
M10
M8
M6
W3/8"
Șurub cu cap
hexagonal inbus
Bracheta (A)
Element tăietor
Distanţier
Element
tăietor
Distanţier
Bracheta (B)
Șurub cu cap
hexagonal inbus
Bracheta (A)
Șurub cu cap
hexagonal inbus
Element tăietor
Bracheta (B)
Șurub cu cap
hexagonal inbus
Element tăietor
PRECAUŢIE:
Folosiţi elemente tăietoare speciale și distanţiere conforme
cu dimensiunea bolţului. Folosirea unor elemente tăietoare
și a unor distanţiere necorespunzătoare sau amestecate
poate duce la deteriorarea bolţului și a elementului tăietor.
