инструкция по установке
101

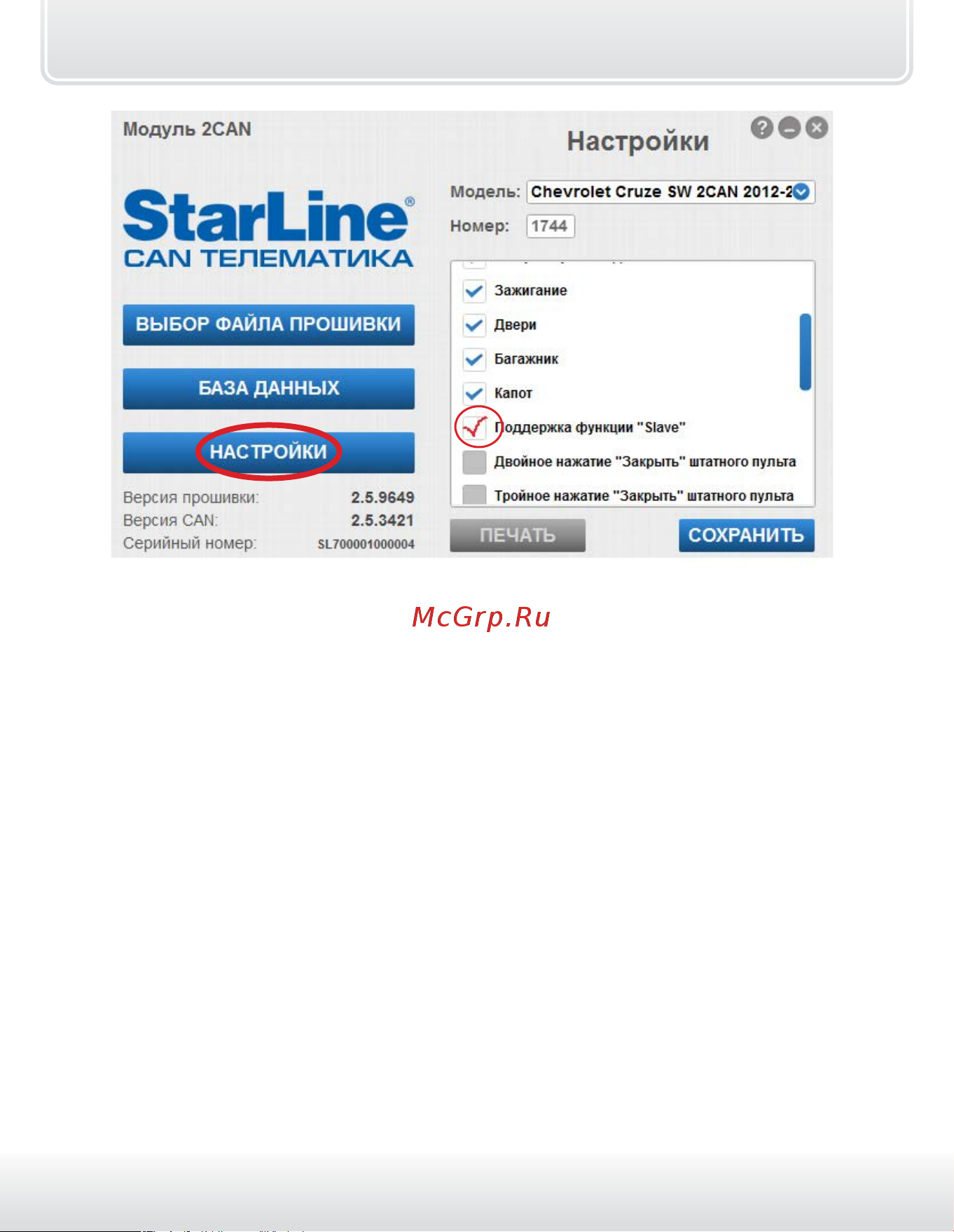

Перевод центрального блока автосигнализации
в режим SLAVE
1. Функцию №25 запрограммируйте на вариант 2, 3 или 4 (см. стр. 43).
2. Функцию №27 запрограммируйте на требуемый вариант авторизации
(см. стр. 43).
3. Запрограммируйте событие запуска процедуры авторизации
с помощью функции №26 (см. стр. 43).
