инструкция по установке
103
Перевод центрального блока в режим регулировки дальности
При выключенном режиме охраны нажмите сервисную кнопку 11 раз
и включите зажигание. Последует 11 сигналов сирены, световые
сигналы начнут периодически вспыхивать (1 раз в 2 секунды).

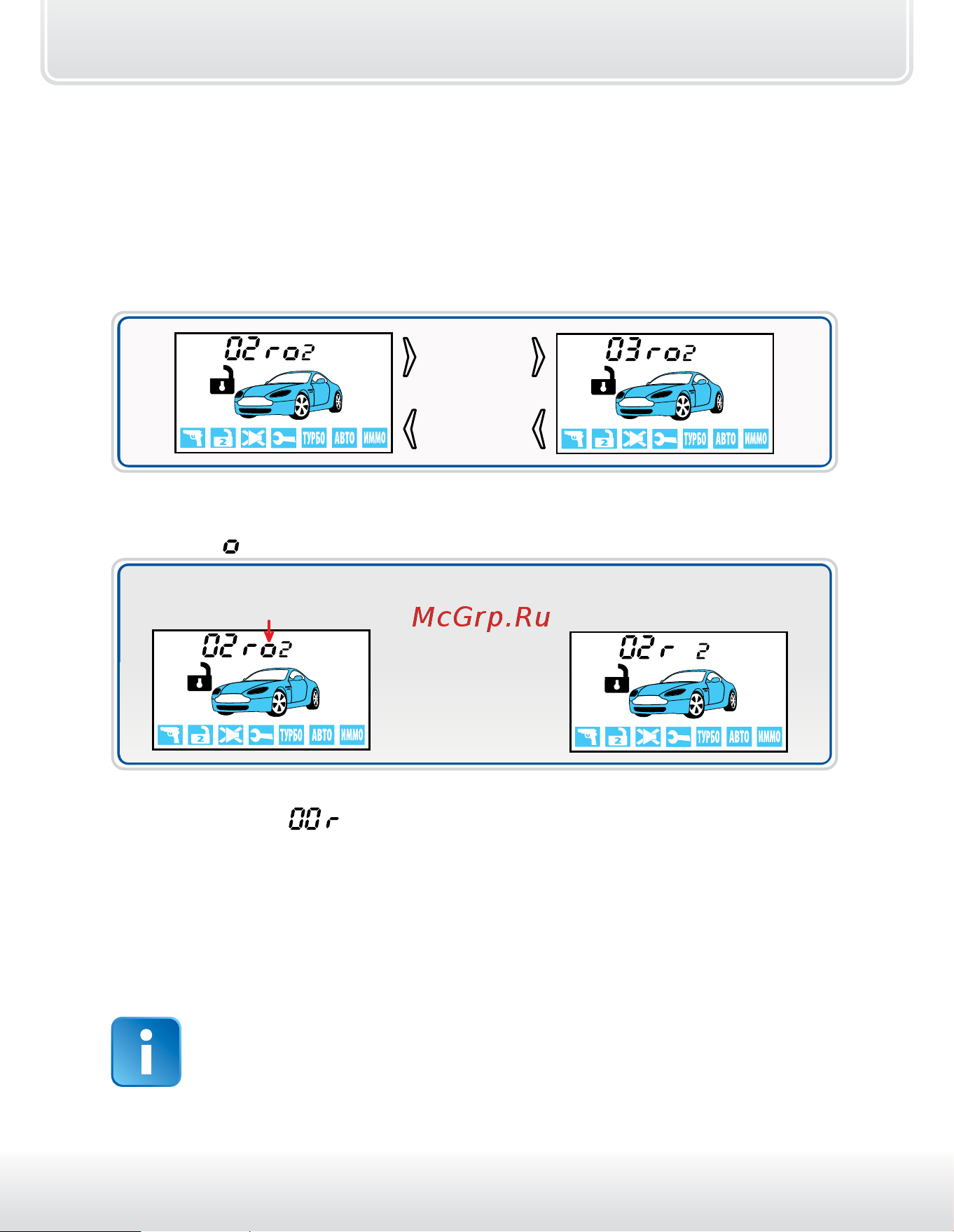

Регулировка дальности
Короткое нажатие кнопки 2 - увеличение радиуса действия;
короткое нажатие кнопки 3 - уменьшение радиуса действия.
нажатие
кнопки 2:
. . . . . .
. . . . . .
нажатие
кнопки 3:
В случае устойчивой связи метки с блоком автосигнализации через 5
секунд после каждого нажатия кнопки на дисплее будет появляться
символ « » :
• устойчивая связь с блоком
автосигнализации:
• связь неустойчива или
отсутствует:
Короткими нажатиями кнопки 3 установите минимальный радиус
действия метки - (минимальное значение брелок будет
индицировать мелодичным сигналом). Расположите метку на
расстоянии 5 - 6 метров от блока. Постепенно увеличивая радиус
действия (кнопкой 2), установите минимальное значение, при котором
связь метки с блоком автосигнализации будет устойчивой.
Для сохранение выбранных значений нажмите кнопку 4
и выключите зажигание.
Если не нажимать кнопки более 2 минут, то прозвучит
короткий сигнал брелка и брелок автоматически выйдет из
режима настройки дальности. Для возврата центрального
блока в обычный режим работы выключите зажигание.
