StarLine B64, D64, Е61, Е60
58
Гибкое программирование
дополнительных каналов
Гибкое программирование позволяет «привязать» включение и
выключение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации

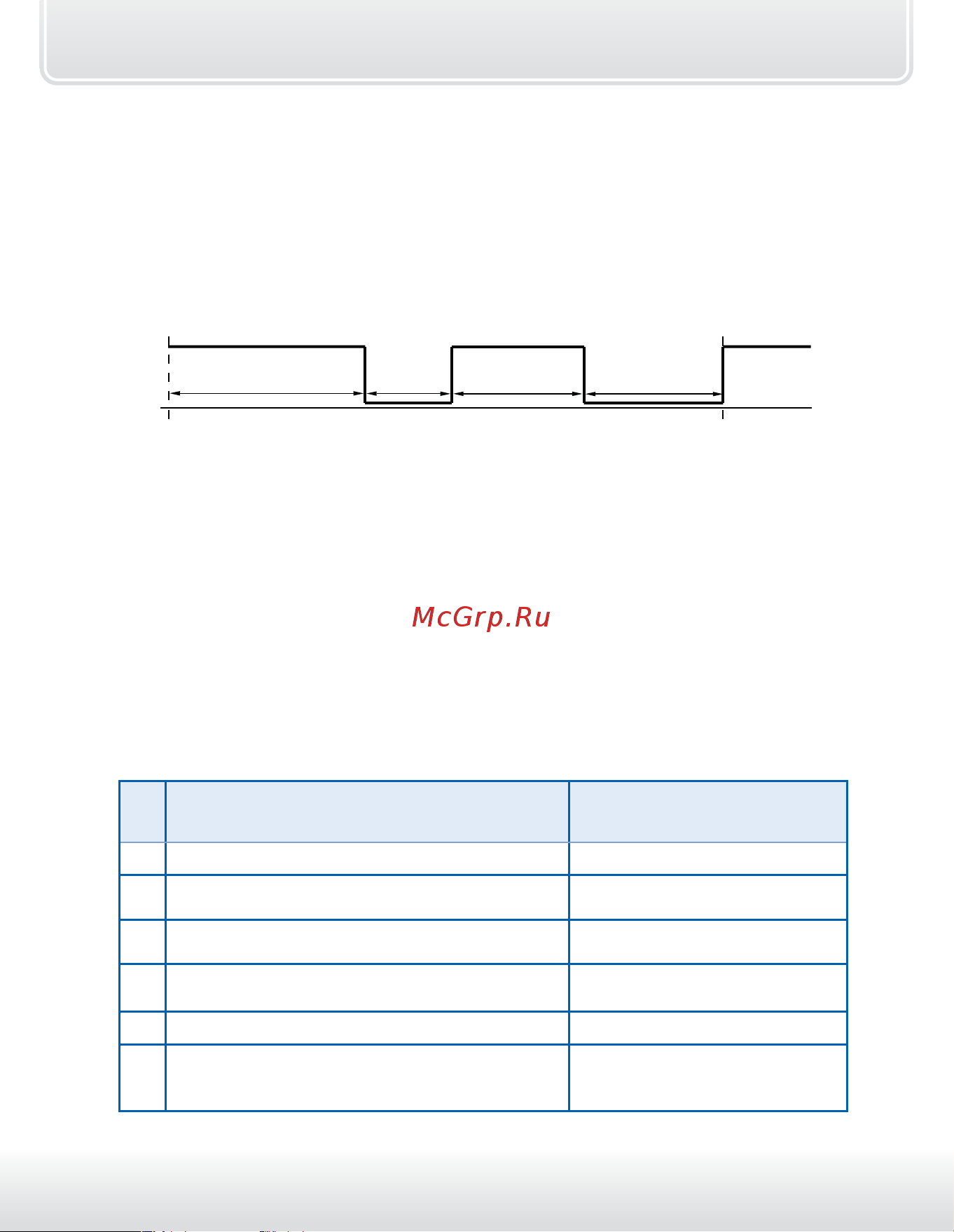

канала. В общем виде сигнал на выходе доп. канала в случае гибкого
программирования выглядит следующим образом:
событие
включения
+12 В
0 В
событие
выключения
Т1
Т2
Т3
Т4
Пояснение к рисунку:
Т1 - задержка первого импульса относительно события включения;
Т2 - длительность первого импульса;
Т3 - длительность паузы между импульсами;
Т4 - длительность второго импульса.
События включения/выключения
Включение/выключение доп. канала может происходить при
наступлении различных событий (см. таблицу ниже).
Таблица событий включения/выключения
№ Событие (включения/выключения)
Возможные
условия (см. стр. 61)
00 Событие не выбрано (отсутствует) 0 - условие отсутствует
01 Команда активации канала с брелка 0 - условие отсутствует
02 Включение охраны 0 - условие отсутствует
03 Выключение охраны 0 - условие отсутствует
04 Включение или выключение охраны 0 - условие отсутствует
05
Выключение охраны или выключение
зажигания
0 - условие отсутствует
