StarLine B64, D64, Е61, Е60
22
Подключение концевого выключателя капота
Оранжево-серый провод 8-контактного разъема X2 подключите к
концевому выключателю капота, который замыкается на массу при
открывании капота. При отсутствии штатного концевого выключателя
необходимо его установить (входит в комплект автосигнализации).
Подключение концевого выключателя багажника
Оранжево-белый провод 8-контактного разъема X2 подключите к
концевому выключателю багажника, который замыкается на массу при
открывании багажника.

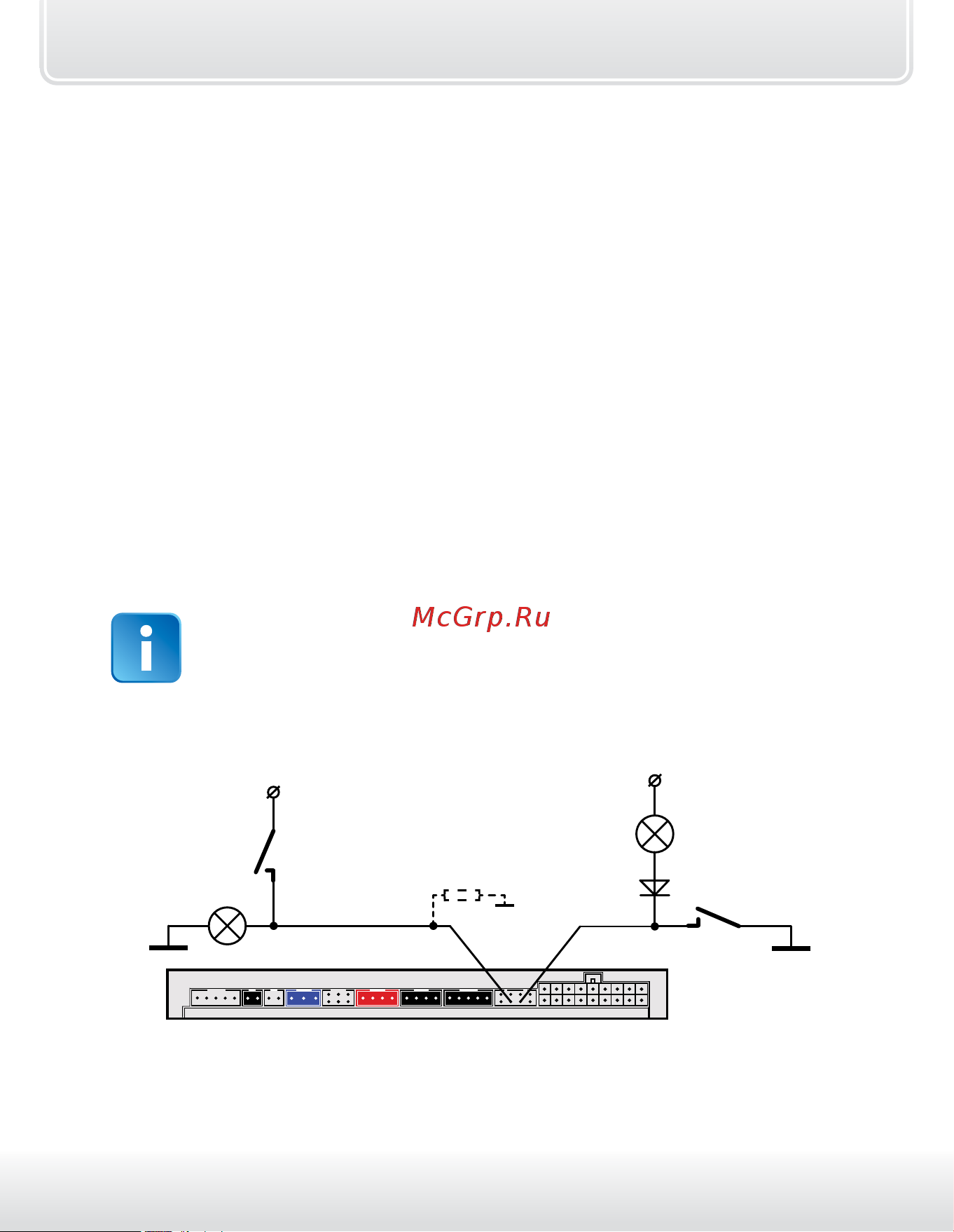

Подключение к стояночному тормозу и педали тормоза
Если CAN шина не несет информации о состоянии ручного тормоза
или педали тормоза и используется непосредственное подключение к
стояночному тормозу (или педали тормоза), то необходимо запретить
прием сигналов (от CAN шины автомобиля) ручного тормоза или
педали тормоза соответственно. Для этого функцию статуса №2
(или №1) таблицы программирования CAN интерфейса необходимо
запрограммировать в состояние «выключено» (см. стр. 88).
1. Если сине-красный провод не используется, то обязательно
подключите его на массу.
2. Если автомобиль оборудован светодиодными стоп-сигналами
,
то в некоторых случаях может потребоваться
подключить
оранжево-
фиолетовый провод к "массе" через резистор 1 кОм.
контрольная
лампа на панели
приборов
+12В
VD1
лампа
стоп -
сигналов
концевой
выключатель
педали тормоза
+12В
1 кОм
концевой
выключатель
стояночного
тормоза
сине -
красный
оранжево -
фиолетовый
При подключении к стояночному тормозу необходимо подключить
диод (VD1 - 1N4007) в разрыв штатного провода стояночного тормоза и
подсоединить вход автосигнализации между катодом диода и
концевым выключателем.
