![Starline B64 CAN+LIN [75/129] Схема подключения кодового реле starline r3 к starline b64 d64 e61 e60](/img/pdf.png)
Starline B64 CAN+LIN [75/129] Схема подключения кодового реле starline r3 к starline b64 d64 e61 e60
![Starline B64 CAN+LIN [75/129] Схема подключения кодового реле starline r3 к starline b64 d64 e61 e60](/views2/1837029/page75/bg4b.png)
инструкция по установке
75
15А
Зажигание
VD
1N4007
Кодовое реле R3
10А
синий
зеленый
Аккумулятор
Концевик
капота
Оранжево-серый
провод
Х2
Внешнее реле
блокировки
Замок капота
StarLine L10
красный
черный
желто-красный
черно-красный
оранжево-серый

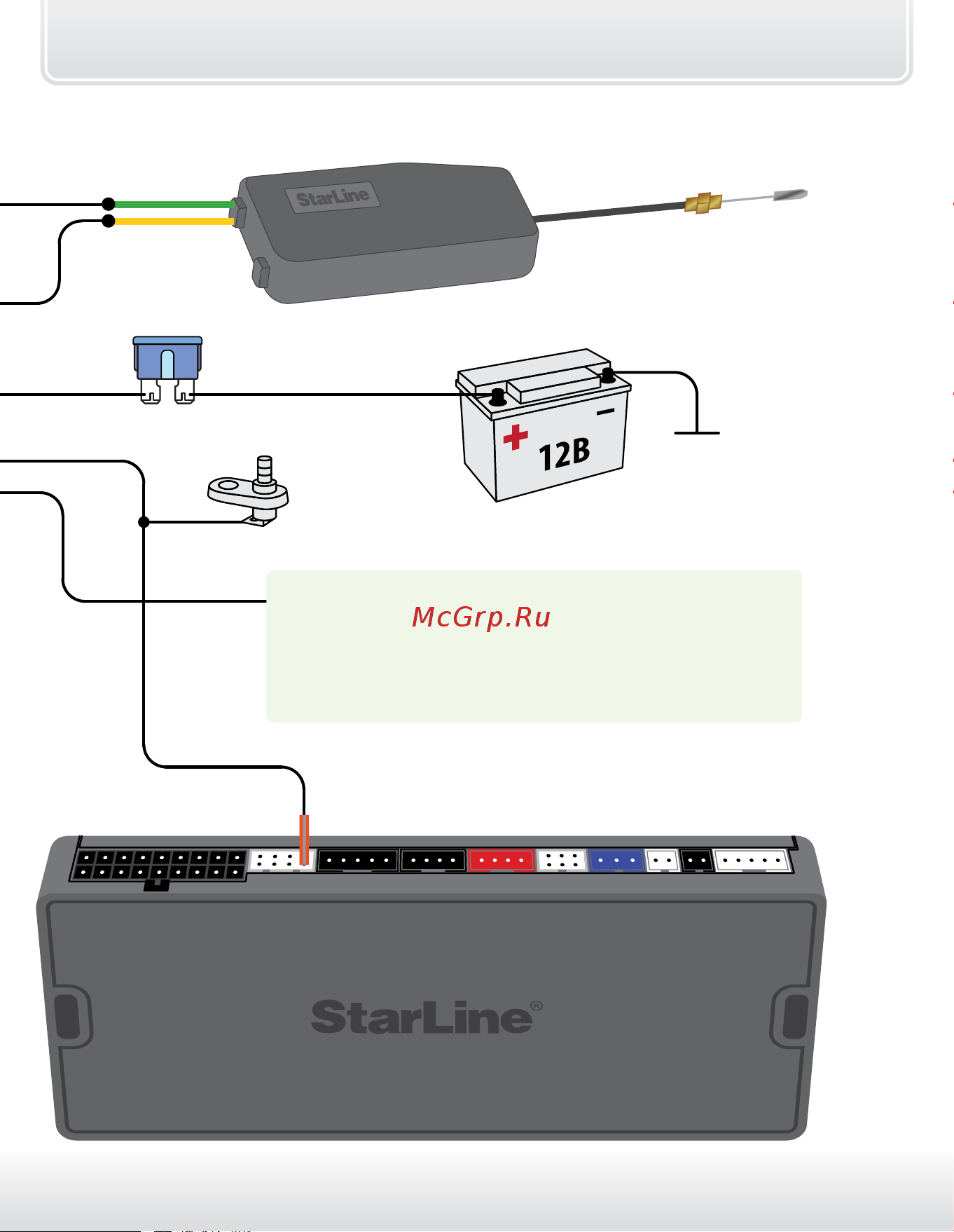

Схема подключения
кодового реле StarLine R3
к StarLine B64, D64, E61, E60
Общий
НЗ
86
30
85
87
87а
(-)
(+)
Для управления кодовым реле выберите один из
доп. каналов 1 или 2 таблицы №1 (см. стр. 41, 42)
и запрограммируйте его на вариант 3.
Вход управления.
10А
