инструкция по установке
37

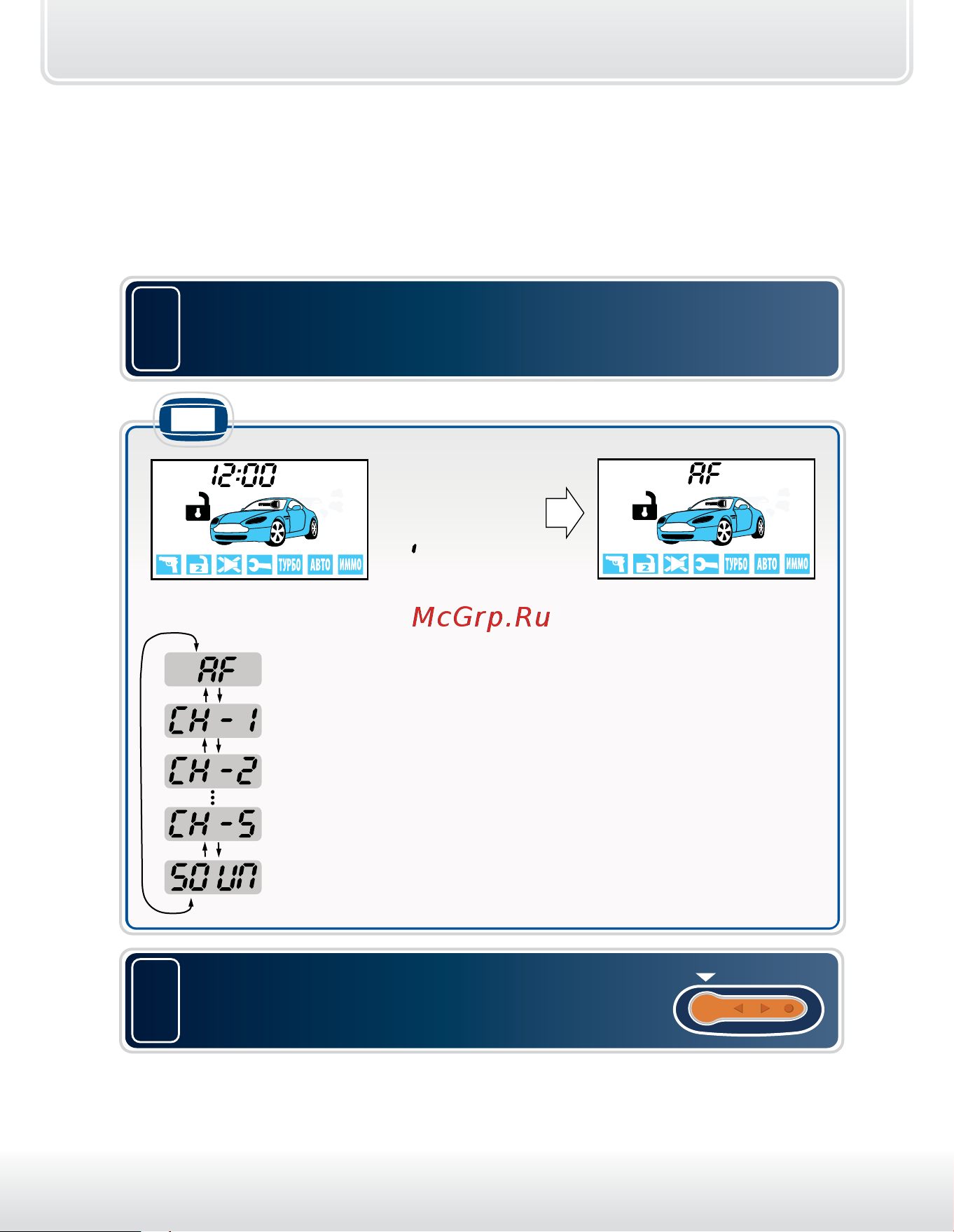

Главное меню программирования
функций автосигнализации
Сервисные и охранные функции могут быть изменены с помощью
сервисной кнопки и брелка без доступа к центральному блоку.
• короткими нажатиями кнопок 2 (или 3) выберите
необходимый пункт:
последует
мелодичный
сигнал,
1
Для входа в главное меню программирования функций
при выключенном зажигании нажмите сервисную
кнопку 5 раз и включите зажигание:
– сервисные и охранные функции (см. таб. №1 стр. 40);
– гибкое программирование доп. канала №1 (см. стр. 58);
– гибкое программирование доп. канала №2 (см. стр. 58);
– гибкое программирование доп. канала №5 (см. стр. 58);
– громкость сигналов подтверждения (см. стр. 55);
брелок
2
Для выхода из главного меню
нажмите коротко кнопку 1 брелка
или выключите зажигание.
3 световых сигнала подтвердят выход из главного меню
программирования.
