Подключение кодового реле StarLine R4

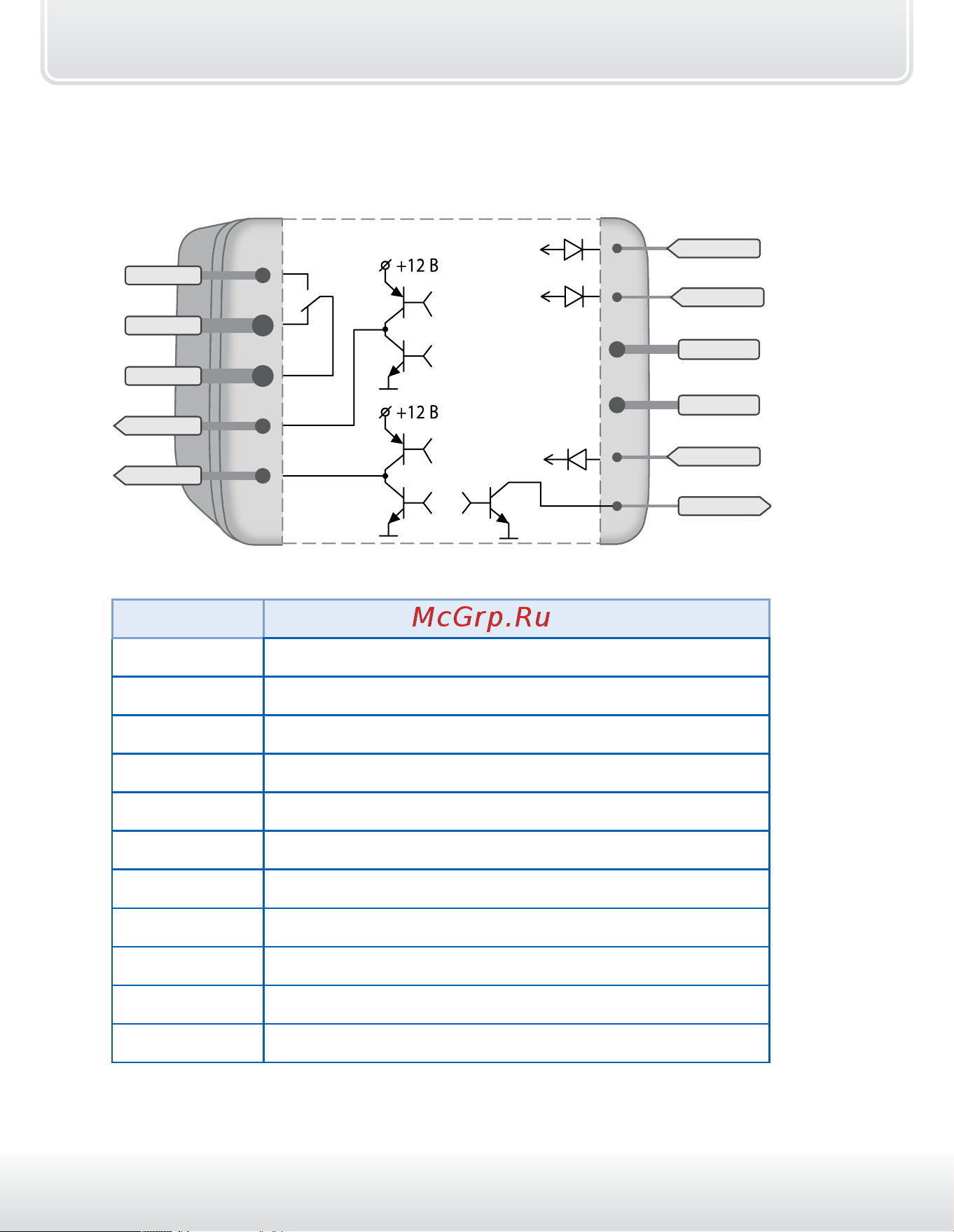

Описание внешних выводов кодового реле StarLine R4:
GND
BAT
OUTPUT
IGN
INPUT
EXT
COM
NC
NO
LOCK
UNLOCK
Маркировка Расшифровка
GND Масса (–)
BAT Питание (+12В)
IGN Зажигание
NO Нормально разомкнутый контакт реле
NC Нормально замкнутый контакт реле
COM Общий контакт реле
UNLOCK Открытие замка капота
LOCK Закрытие замка капота
INPUT Вход управления (однопроводный интерфейс)
OUTPUT Выход для подключения внешнего реле блокировки
EXT Вход концевого выключателя капота
