StarLine B64, D64, Е61, Е60
32

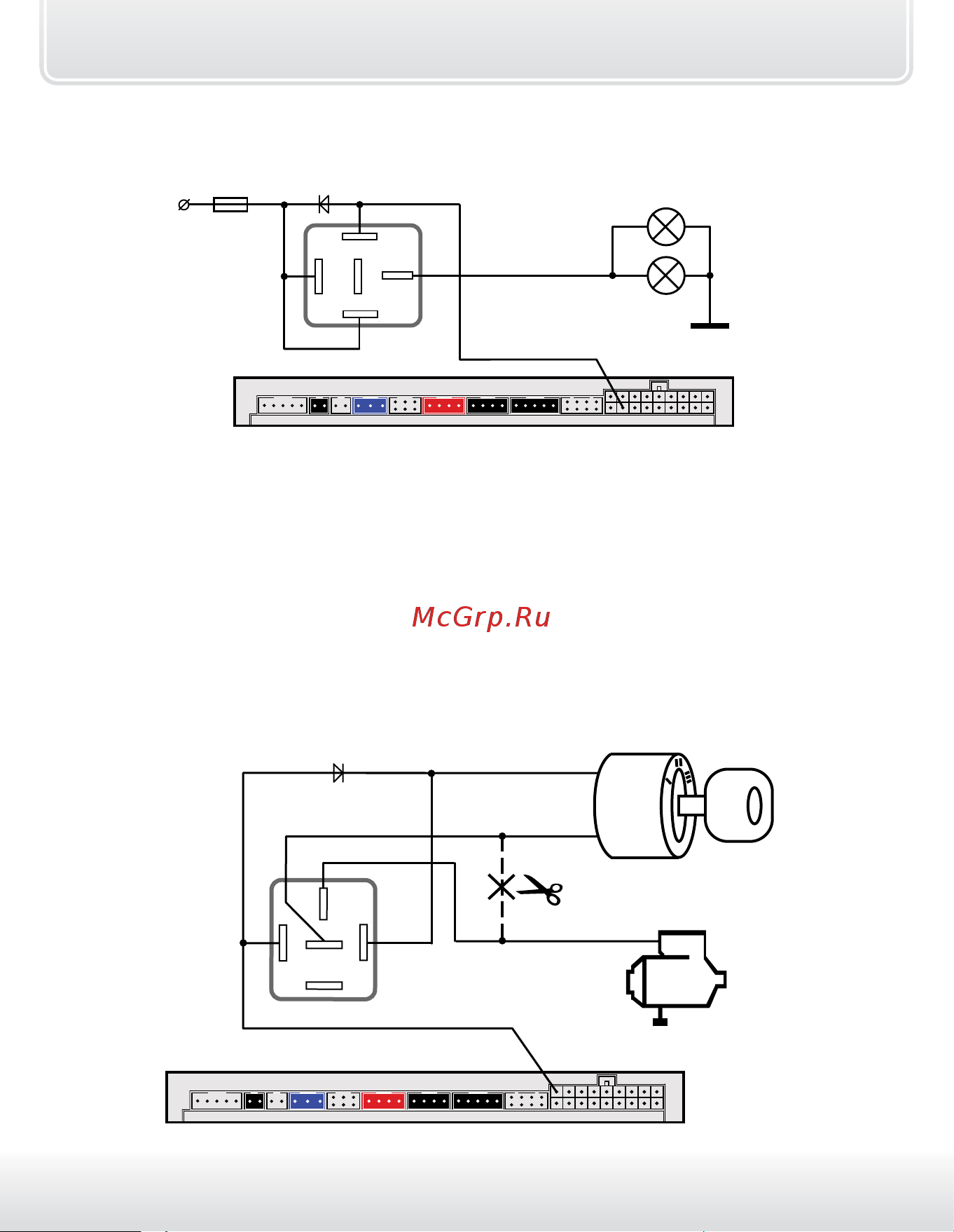

Схема реализации функции «световая дорожка»
желто-синий провод
VD1
86
30
85
87
87а
+12В
15 А
лампы
ближнего
света
фар
(-)
(+)
Дополнительный канал 5 — защитная блокировка
стартера (функция 20)
Данный доп. канал может быть использован для защитной блокировки
стартера в режиме турботаймера и охраны с работающим двигателем.
Для реализации данной функции необходимо использовать
дополнительное реле, а доп. канал №5 подключить в соответствии со
схемой, приведенной ниже:
черно-белый провод
VD1
86
30
85
87
87а
конт. 15
конт. 50
замок
зажигания
стартер
стартер
зажигание
(-)
(+)
