инструкция по установке
55

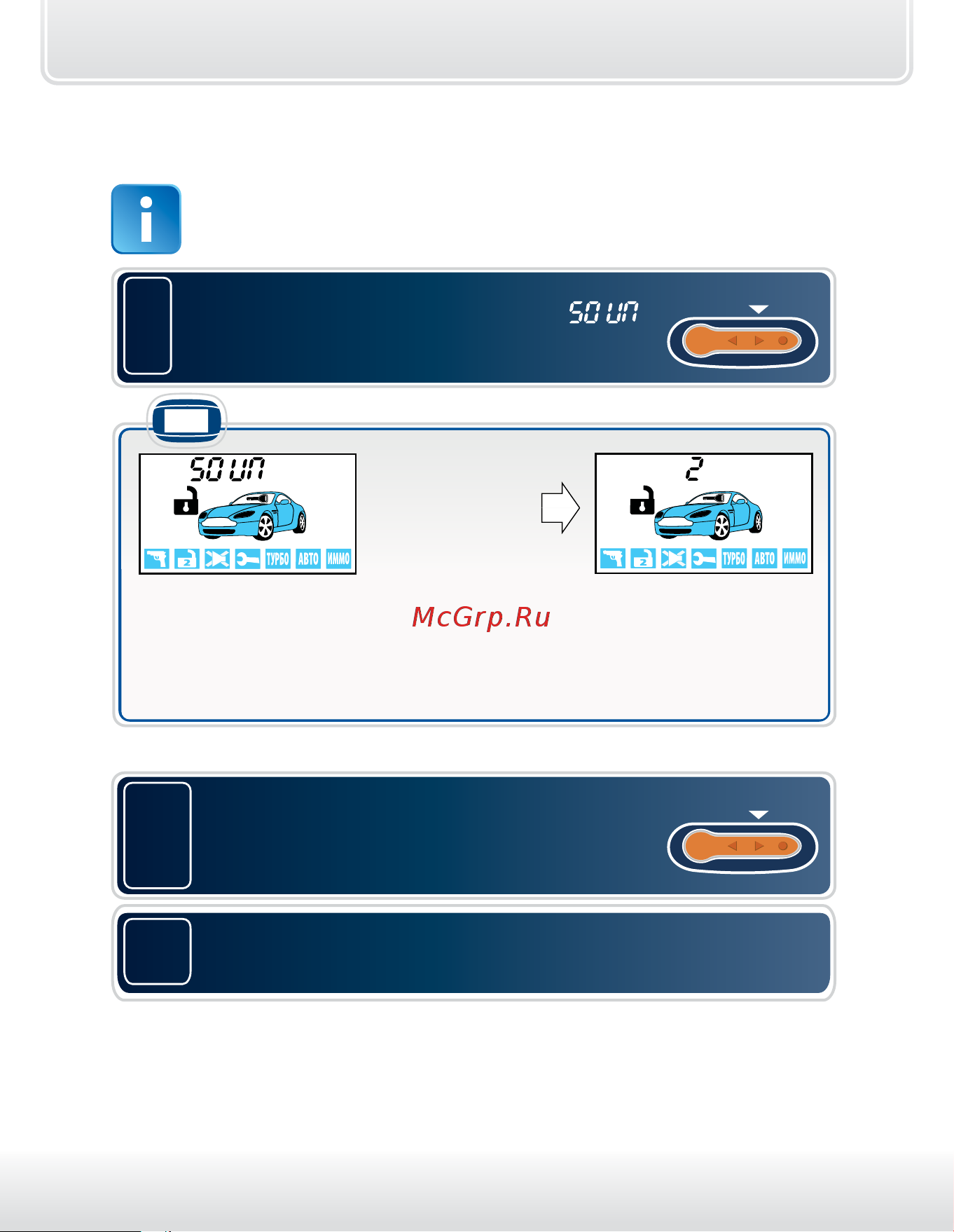

Программирование громкости сигналов
подтверждения сирены
Сигналы подтверждения это короткие сигналы сирены,
которые звучат при выполнении команд с брелка.
• появится индикация уровня громкости сигналов подтверждения
(заводское значение – 2)
• короткими нажатиями кнопок 1, 2 (меньше) и 3 (больше) выберите
необходимый уровень (от 1 до 9). Максимальной громкости
сигналов подтверждения соответствует уровень 9.
1
Войдите в главное меню программирования
функций (стр. 37), выберите пункт
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
мелодичный
сигнал
брелок
2.1
Для возврата в главное меню
программирования нажмите кнопку 3
сначала длительно (до звукового
сигнала), а затем коротко:
2.2
Для полного выхода из программирования функций
– выключите зажигание.
