StarLine B64, D64, Е61, Е60
102

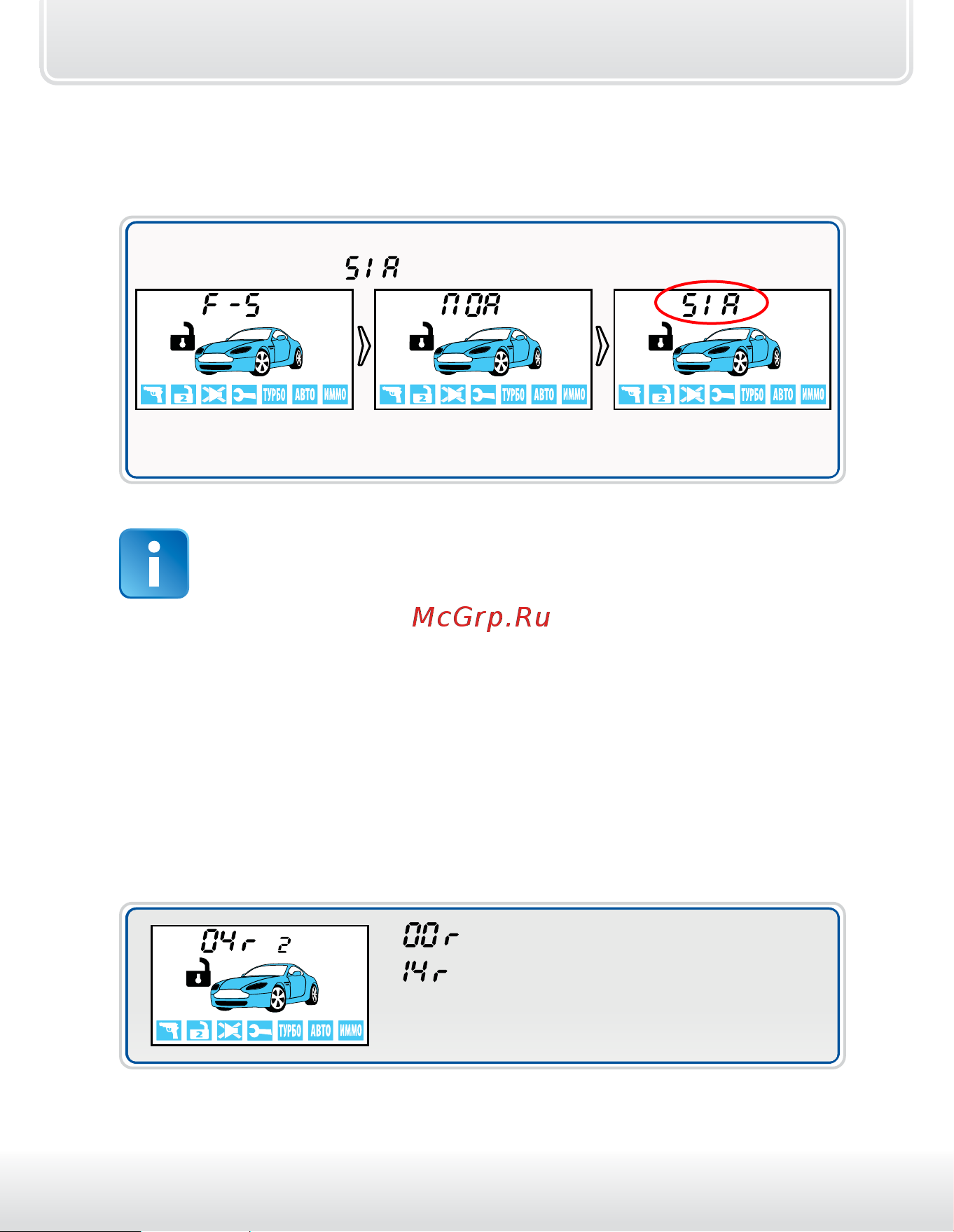

Перевод основного брелка в режим метки
Метка необходима для отключения блокировки двигателя после
выключения охраны штатным брелком управления.
войдите в пункт F-5 меню функций брелка и кнопкой 2 (или 3)
установите вариант
Для выхода из пункта F-5 длительно нажмите кнопку 4, а для выхода
из меню функций брелка - длительно кнопку 1.
Настройка радиуса действия основного брелка - метки
Если место стоянки автомобиля находится недалеко от места
пребывания владельца (например, автомобиль стоит под
окнами дома), то возможна ситуация, когда автосигнализация
StarLine будет постоянно видеть метку. В этом случае
существует возможность проникнуть в автомобиль и уехать на нем,
используя второй штатный брелок или какие-либо другие способы
несанкционированного управления штатной охранной системой.
Для исключения такой возможности радиус действия метки
необходимо настроить оптимальным образом. Для настройки
предусмотрена специальная процедура:
Войдите в пункт «F-5» меню функций брелка и кнопкой 1 или 4
выберите режим настройки радиуса действия метки.
На дисплее появится индикация текущего значения настройки:
• – минимальный радиус действия;
•
– максимальный радиус действия;
• кнопка 2 - увеличение,
кнопка 3 - уменьшение радиуса действия.
