StarLine B64, D64, Е61, Е60
38
Программирование охранных
и сервисных функций

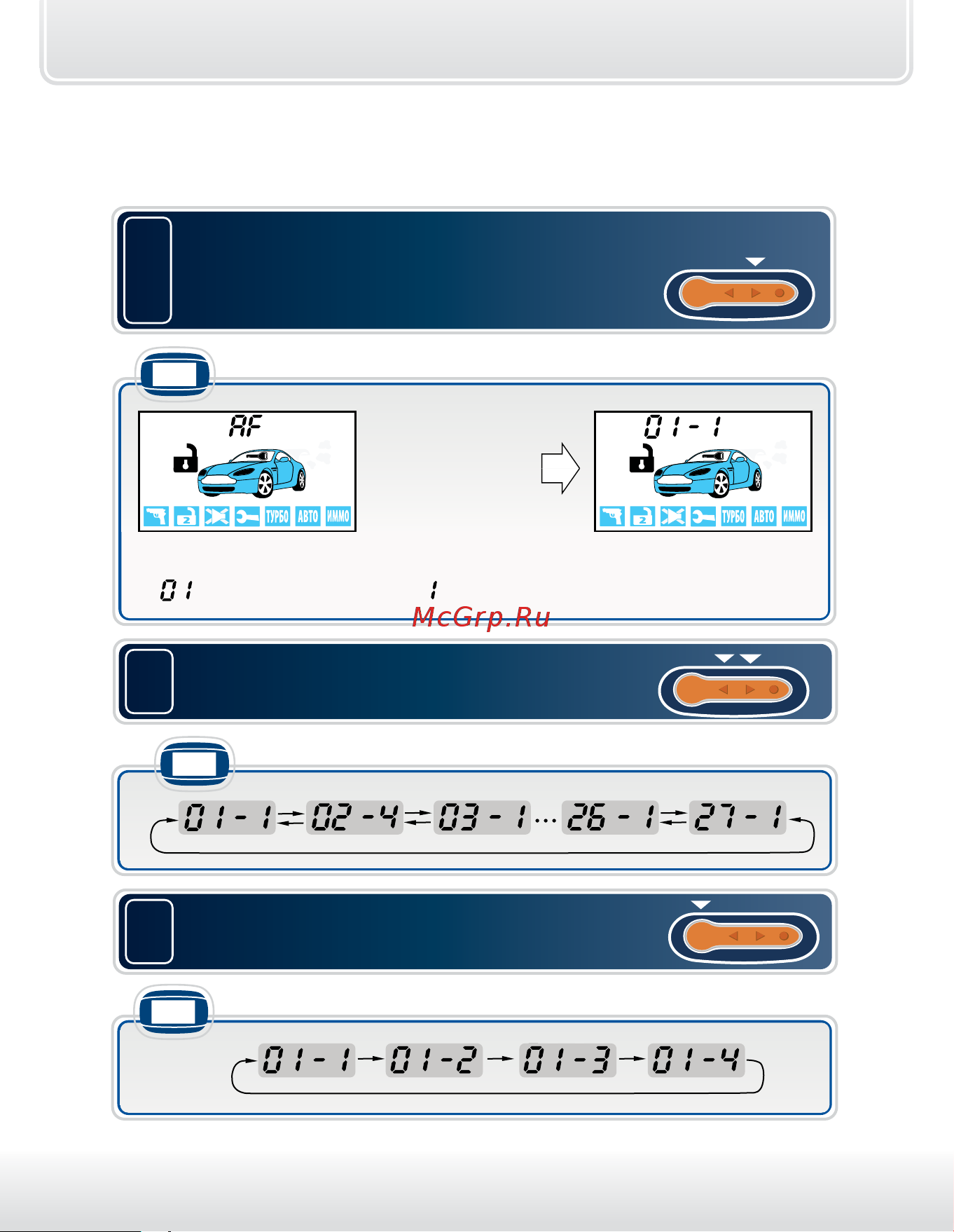

• появится индикация первой функции таблицы №1:
– номер функции, – состояние функции (вариант 1)
1
Войдите в главное меню программирования
функций (см. стр. 37), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
мелодичный
сигнал
2
Коротко нажимая кнопку 2 (или 3)
выберите необходимую функцию.
брелок
3
Коротко нажимайте кнопку 1 для выбора
необходимого состояния функции.
брелок
