StarLine B64, D64, Е61, Е60
30
Дополнительный канал 3 — поддержка зажигания
(функция 16)
Данный выход может быть использован для управления различным
дополнительным оборудованием (например модулем поднятия стекол
или автономным предпусковым подогревателем). Канал активируется
с брелка на 0,8 секунд, либо работает в режиме «защелка», т.е.
включается и выключается с брелка. Если для управления устройством
требуются другие временные параметры управляющего сигнала,
используйте гибкое программирование.
Дополнительный канал 3 может быть использован для реализации
функции турботаймера или охраны с работающим двигателем.
Для этого необходимо выполнить следующие условия:
- для функции 16 выбрать вариант 3 или 4 (см. стр. 42);
- для функции 21 выбрать необходимый вариант контроля работы
двигателя (см. стр. 44) и подключить серо-черный провод разъема Х3;
- схема подключения доп. канал №3 в зависимости от автомобиля
(запуск двигателя ключом или кнопкой «старт-стоп») приведены ниже:

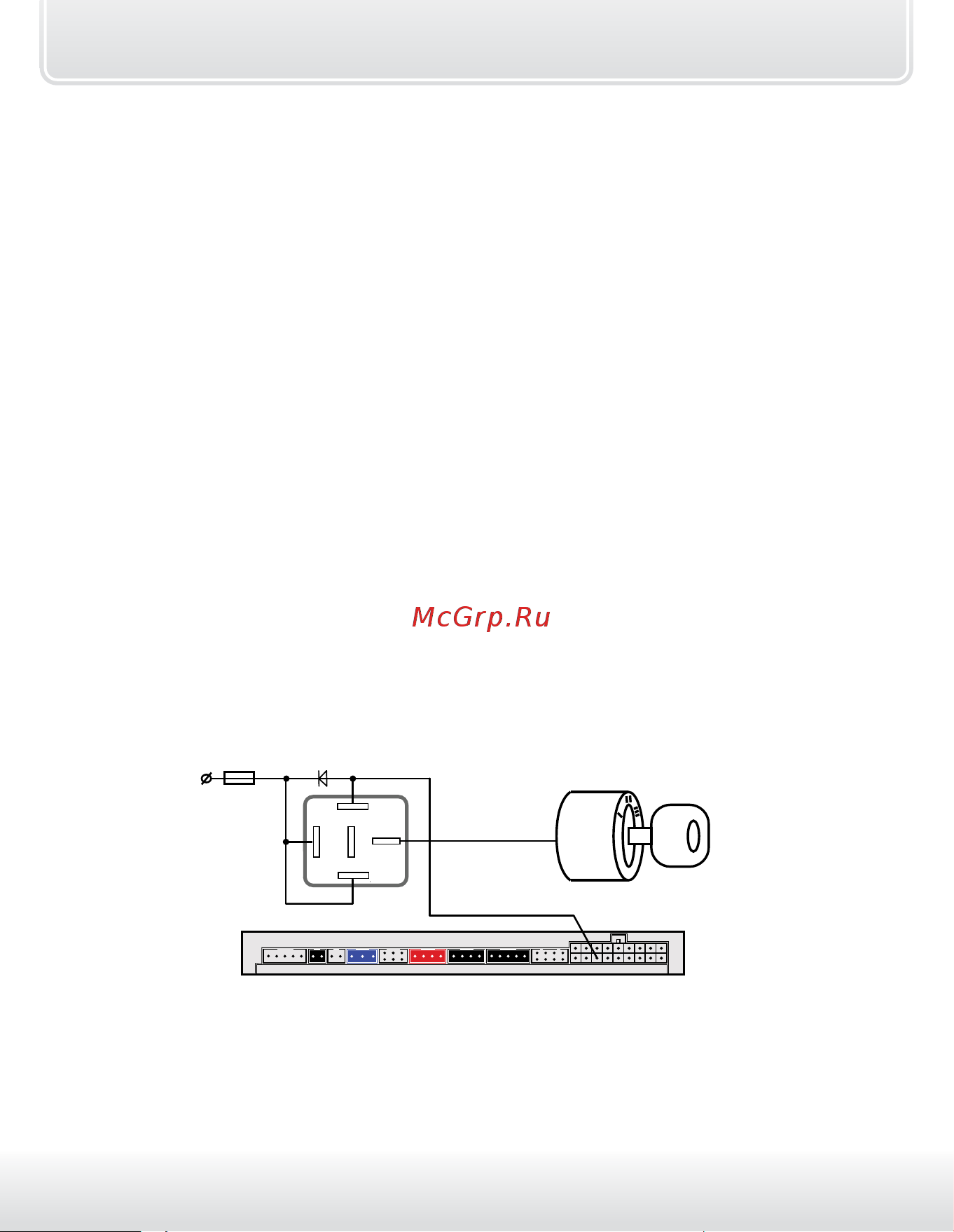

Схема поддержки +12 В на замке зажигания в режиме охраны
с работающим двигателем и в режиме турботаймера (для
автомобилей с ключом зажигания)
желто-белый провод
VD1
86
30
85
87
87а
+12В
30 А
Зажигание
15
замок
зажигания
(-)
(+)
