инструкция по установке
21

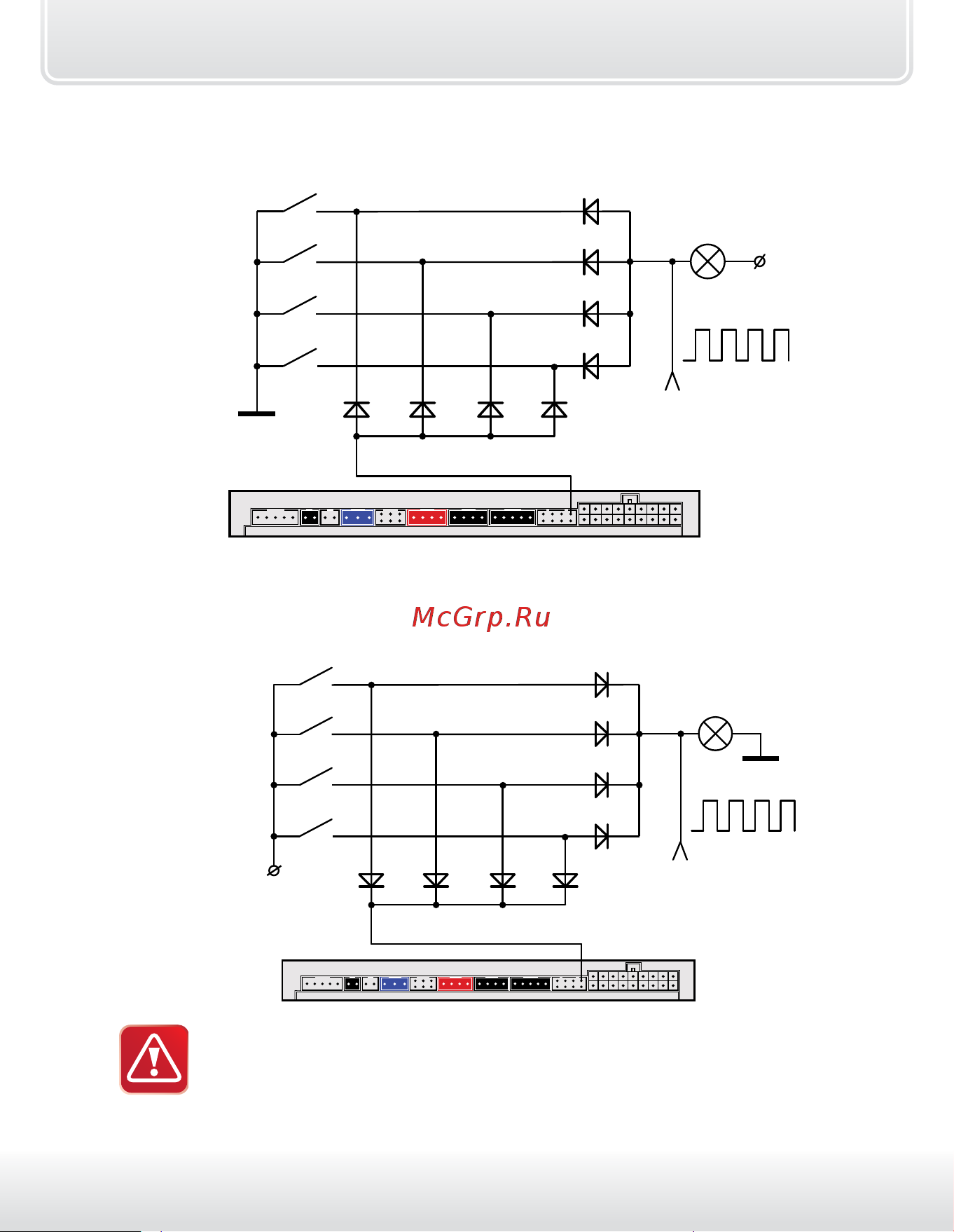

Схема диодной развязки для концевых выключателей
отрицательной полярности
вежливая
подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод разъем Х2
концевые
выключатели
дверей
Схема диодной развязки для концевых выключателей
положительной полярности
вежливая
подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод разъем Х2
концевые
выключатели
дверей
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные. Диоды VD5–VD8 должны быть
рассчитаны на соответствующий ток, который определяется
количеством и мощностью ламп освещения салона.
