StarLine B64, D64, Е61, Е60
64
Максимальная длительность временных интервалов Т1 и Т3 составляет
999 сек, а Т2 и Т4 - 998 сек. Если для интервалов Т2 или Т4 выбрано
значение 999, то включение доп. канала происходит на неограниченное
время (или до события выключения). Минимальная длительность
интервалов Т1, Т2, Т3, Т4 - 0 сек. (0 - означает, что задержка, пауза или
импульс будут отсутствовать). Если для включения и выключения
выбрано одно и то же событие, то активация канала невозможна.
5
- обозначает событие включения (запуск).
- номер события включения (см. стр. 58).
Нажатие кнопки 2 — прибавляет десятки.
Нажатие кнопка 3 — прибавляет единицы
Для перехода к программированию события включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:

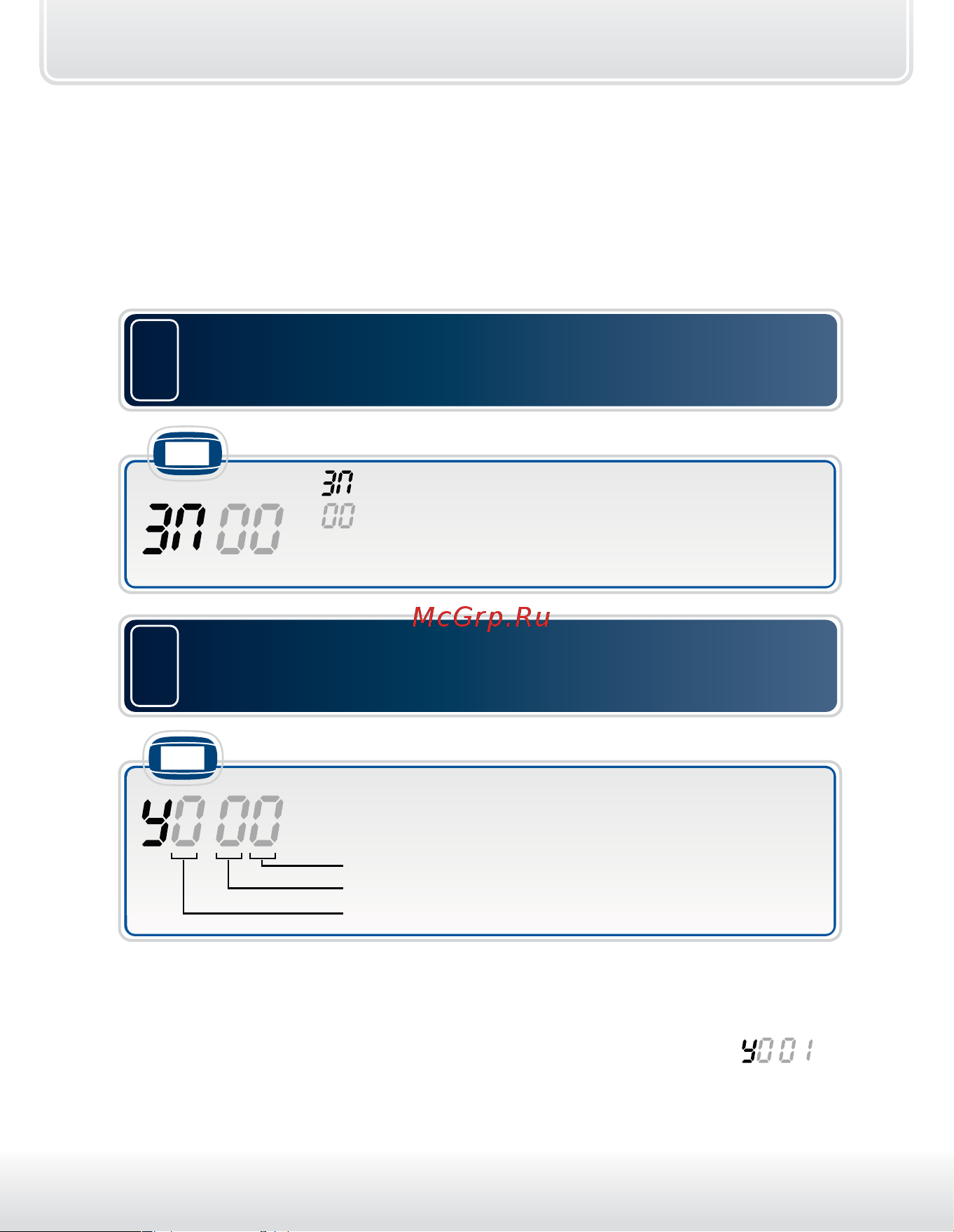

брелок
6
- на дисплее появится индикация
условий включения (см. стр. 61).
выбор условия кнопкой 3.
выбор условия кнопкой 2.
выбор условия кнопкой 1
Для перехода к программированию условий включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:
брелок
Если все три цифры нули, это означает, что условия не выбраны. В
этом случае включение/выключение канала не будет зависеть от
условий. Если вместо хотя бы одного нуля стоит цифра от 1 до 4, то при
включении канала будет учитываться это условие. Например,
означает, что канал будет активироваться при наступлении события
включения и только при включенном режиме охраны (условие 1)
