инструкция по установке
31

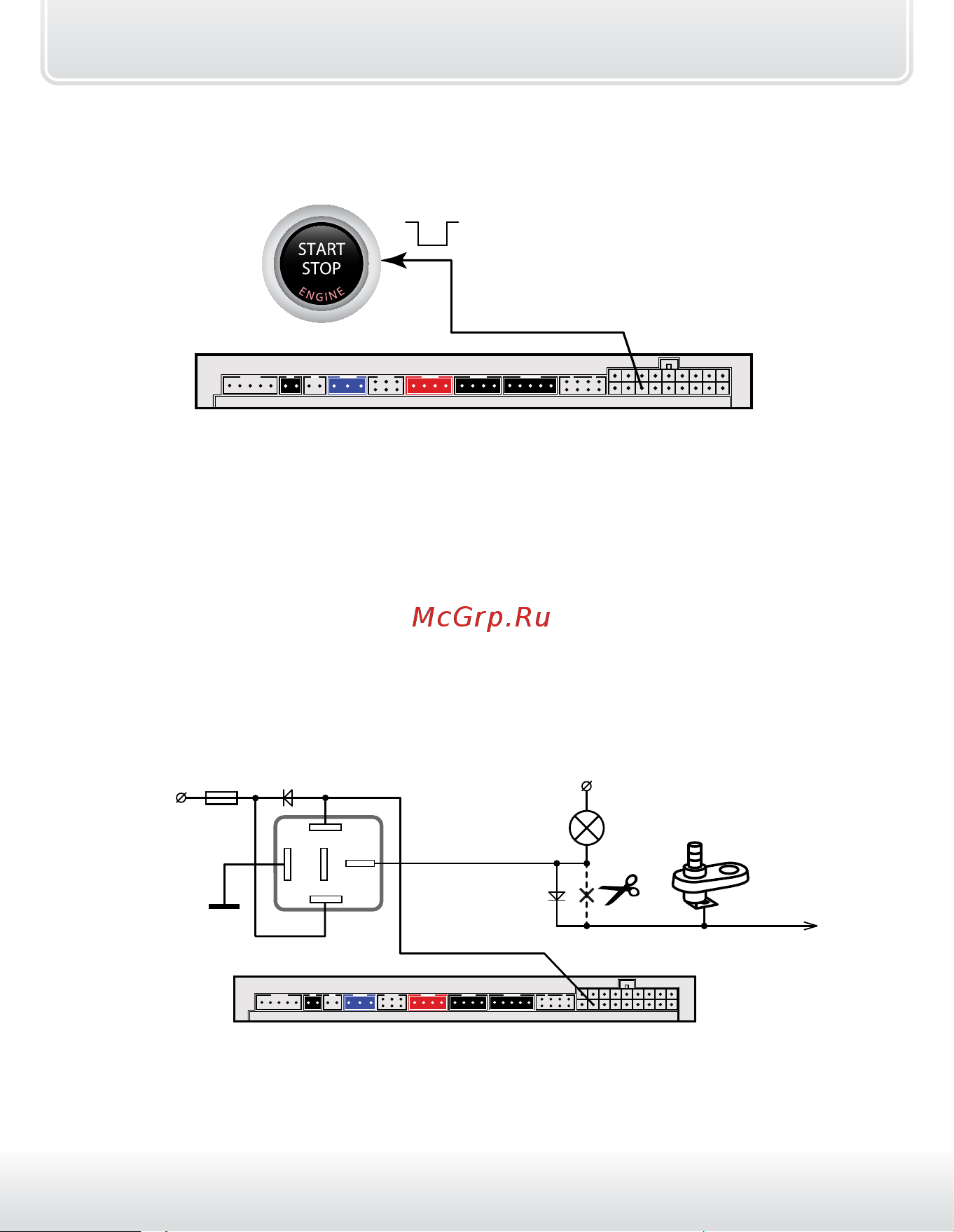

Схема реализации режима охраны с работающим двигателем и
режима турботаймера (для автомобилей с кнопкой «старт-стоп»)
желто-белый провод
отрицательный импульс
управления
Дополнительный канал 4 — реализация функций
«вежливая подсветка» и «световая дорожка» (функция 13)
Автосигнализация имеет выход, который может быть использован для
подключения к салонному освещению и реализации функции «вежливой
подсветки» салона (желто-синий провод 18-контактного разъема Х1).
При подключении необходимо использовать дополнительное реле.
Диод VD2 должен быть рассчитан на соответствующий ток, который
определяется мощностью ламп освещения салона.
Схема реализации функции «вежливая подсветка» салона
желто-синий провод
VD1
86
30
85
87
87а
+12В
1 А
+12В
лампа
салонного
освещения
концевые
выключатели
дверей
сине-черный
провод
VD2
X1
(-)
(+)
