инструкция по установке
25
Проверка правильного детектирования работающего
двигателя
Для проверки используется штатный брелок сигнализации с ЖК дисплеем.
Необходимо проверить 2 состояния автомобиля и убедиться, что
сигнализация правильно их различает. Если сигнализация различает
их правильно, то её корректная работа при включении охраны с
работающим двигателем и при включении турботаймера будет обеспечена
автоматически.

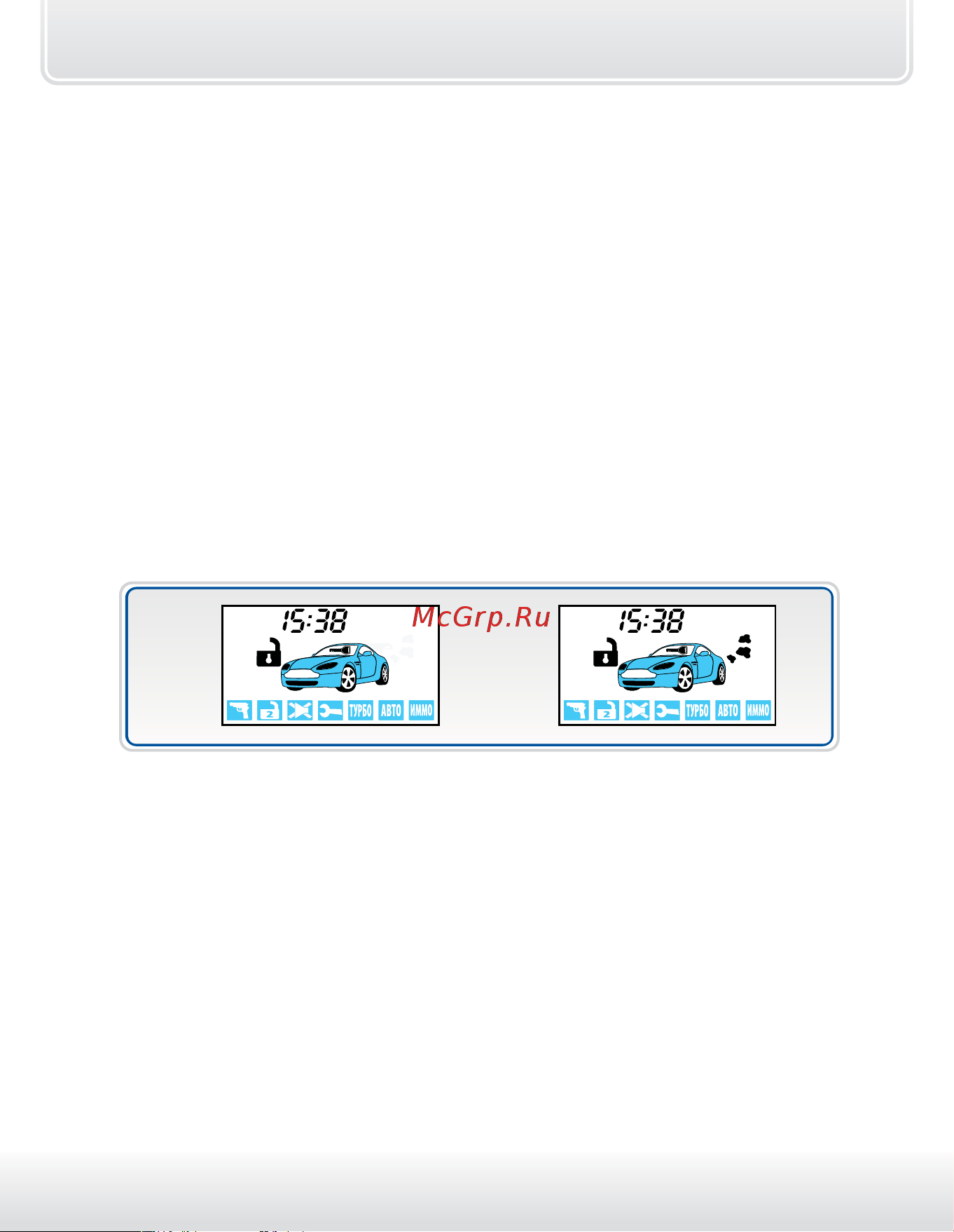

Состояние 1: зажигание включено, двигатель не работает.
Нажмите коротко кнопку 3 брелка. На дисплее (на лобовом стекле
автомобиля) должна появиться иконка ключа. Иконки дыма быть не
должно.
Состояние 2: двигатель работает.
Нажмите коротко кнопку 3 брелка. На дисплее должна появиться иконка
ключа (на лобовом стекле автомобиля) и индикация работающего
двигателя (иконки дыма).
1: 2:
Оценка результатов проверки:
Если индикация этих двух состояний отличается от вышеописанной
(наблюдается другое сочетание иконок дыма и ключа зажигания), то это
свидетельствует о неправильном подключении серо-черного провода
(разъем Х2).
Возможные причины неправильной индикации:
При контроле по генератору перепутана полярность сигнала. При контроле
по тахосигналу амплитуда сигнала недостаточна и сигнализация его «не
видит». При контроле по напряжению, возможно, неисправен генератор.
Возможные последствия:
Сигнализация не будет выполнять подхват зажигания в режимах
турботаймера и охраны с работающим двигателем.
