StarLine B64, D64, Е61, Е60
62
Программирование дополнительных каналов

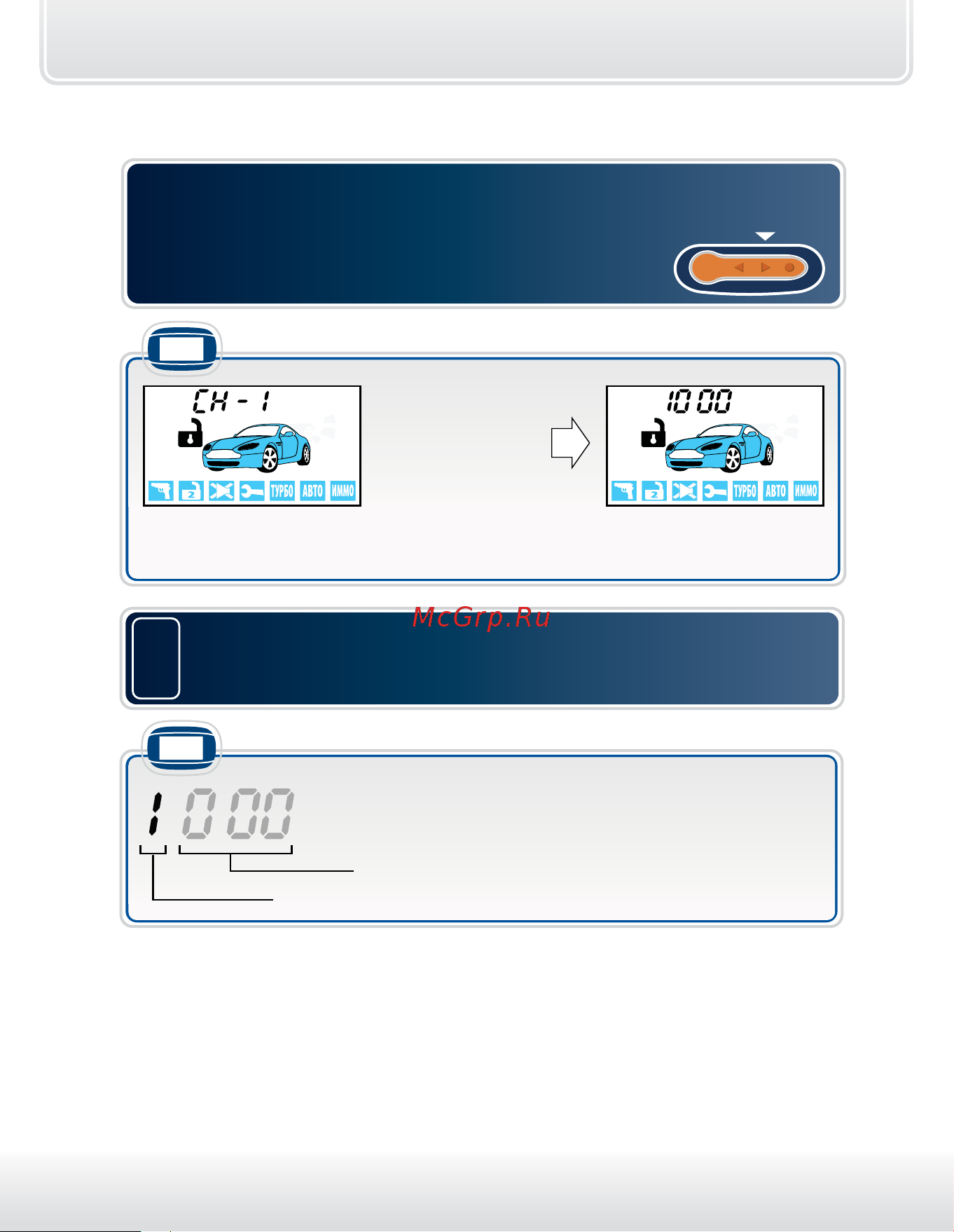

• появится индикация первого пункта программирования доп. канала
Войдите в главное меню программирования
функций (см. стр. 37), выберите необходимый
доп. канал (например, CH – 1) и нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
мелодичный
сигнал
кнопка 1 — прибавляет сотни секунд;
кнопка 2 — прибавляет десятки секунд;
кнопка 3 — прибавляет единицы секунд;
длительность программируемого интервала
номер программируемого временного интервала (Т1)
брелок
1
Запрограммируйте необходимую
длительность интервала Т1
(задержка первого импульса, см. стр. 58):
