инструкция по установке
79
Провод INPUT – вход управления (однопроводный интерфейс).
Подключается к выходу дополнительного канала автосигнализации
StarLine.
Для выбора дополнительного канала запрограммируйте функцию
14 или 15 на вариант 3
согласно таблице программирования охранных и
сервисных функций автосигнализации, см. стр. 41, 42.

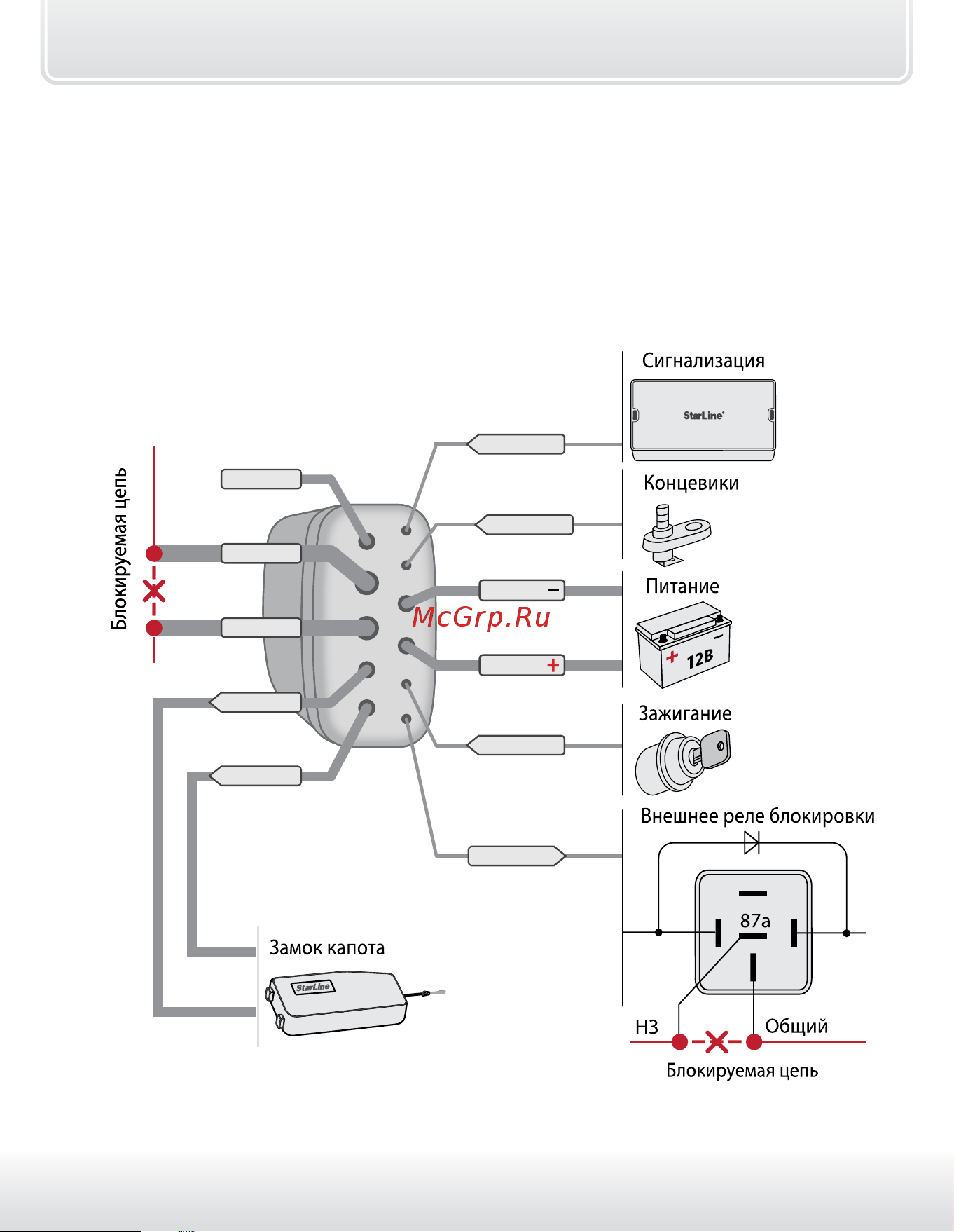

Схема подключения кодового реле StarLine R4
OUTPUT
IGN
INPUT
EXT
COM
NC
NO
LOCK
UNLOCK
BAT
GND
(-)
(+)
86
30
85
87
