инструкция по установке
27

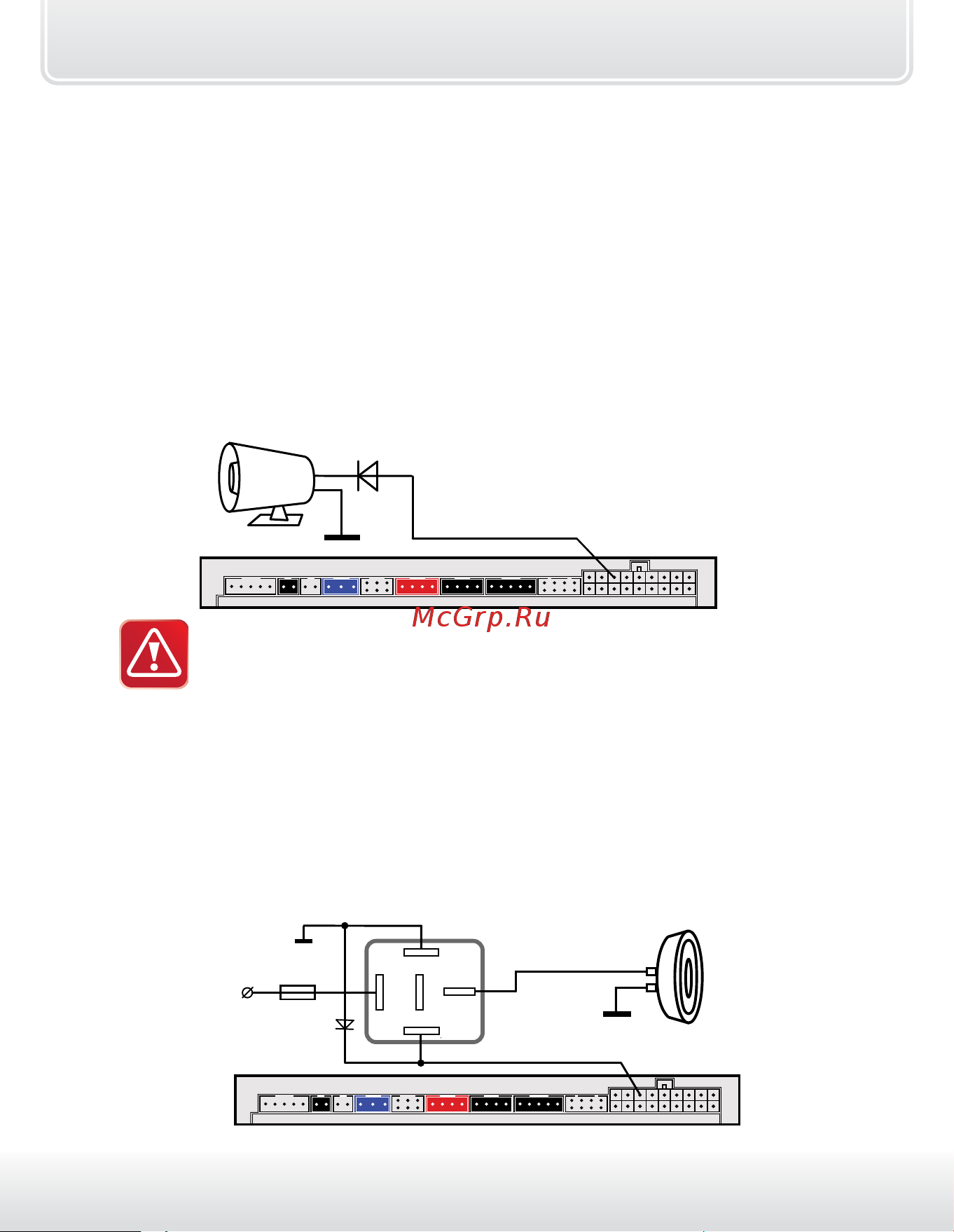

Подключение звуковых сигналов
Для подключения звуковых сигналов используется серый провод
18-контактного разъема Х1 – положительный выход управления.
Предельно допустимый ток нагрузки 2 А!
При подключении обычной сирены данный выход подключается напрямую
к цепи питания сирены. В этом случае громкость сигналов подтверждения
(сигналов сирены, которые звучат при выполнении команд с брелка) может
быть отрегулирована в главном меню программирования (см. стр. 55).
Если сигналы сирены отсутствуют, то установите в цепь питания сирены
дополнительный диод (рассчитанный на ток потребления сирены) как
показано на рисунке:
VD1
серый провод
Х1
Регулировка громкости сигналов подтверждения возможна только
при выборе вариантов 1 и 2 функции 6 таб. №1 (см. стр. 41).
При использовании автономной сирены серый провод подключите к цепи
управления сиреной. В цепь питания автономной сирены рекомендуем
устанавливать дополнительный предохранитель 3 А
(см. схему подключения на стр. 56).
При использовании автономной
сирены регулировка громкости сигналов подтверждения н е в о з м о ж н а!
При подключении клаксона необходимо использовать
развязывающее реле:
серый провод
VD1
86
30
85
87
87а
+12В
15 А
клаксон
(-)
(+)
