инструкция по установке
15
Подключение к CAN шине автомобиля
Автосигнализация StarLine D64, B64, Е61 может быть подключена
одновременно к двум шинам CAN автомобиля. Это позволяет
принимать сигналы состояния и реализовать функции управления,
существующие в разных шинах CAN. Перед подключением обязательно
ознакомьтесь:
1) с особенностями подключения к CAN шине Вашего автомобиля.
Подключение к шине CAN осуществляется с помощью разъема Х5
(назначение выводов см. на стр. 13, 56). В зависимости от модели
автомобиля подключение может осуществляться к одной или к
двум шинам CAN одновременно. Информацию о подключении и
функциональных возможностях CAN интерфейса для Вашего
автомобиля Вы можете найти
на странице
can.starline.ru
2) с разделом «Программирование CAN и LIN интерфейсов»
(см. стр. 83).

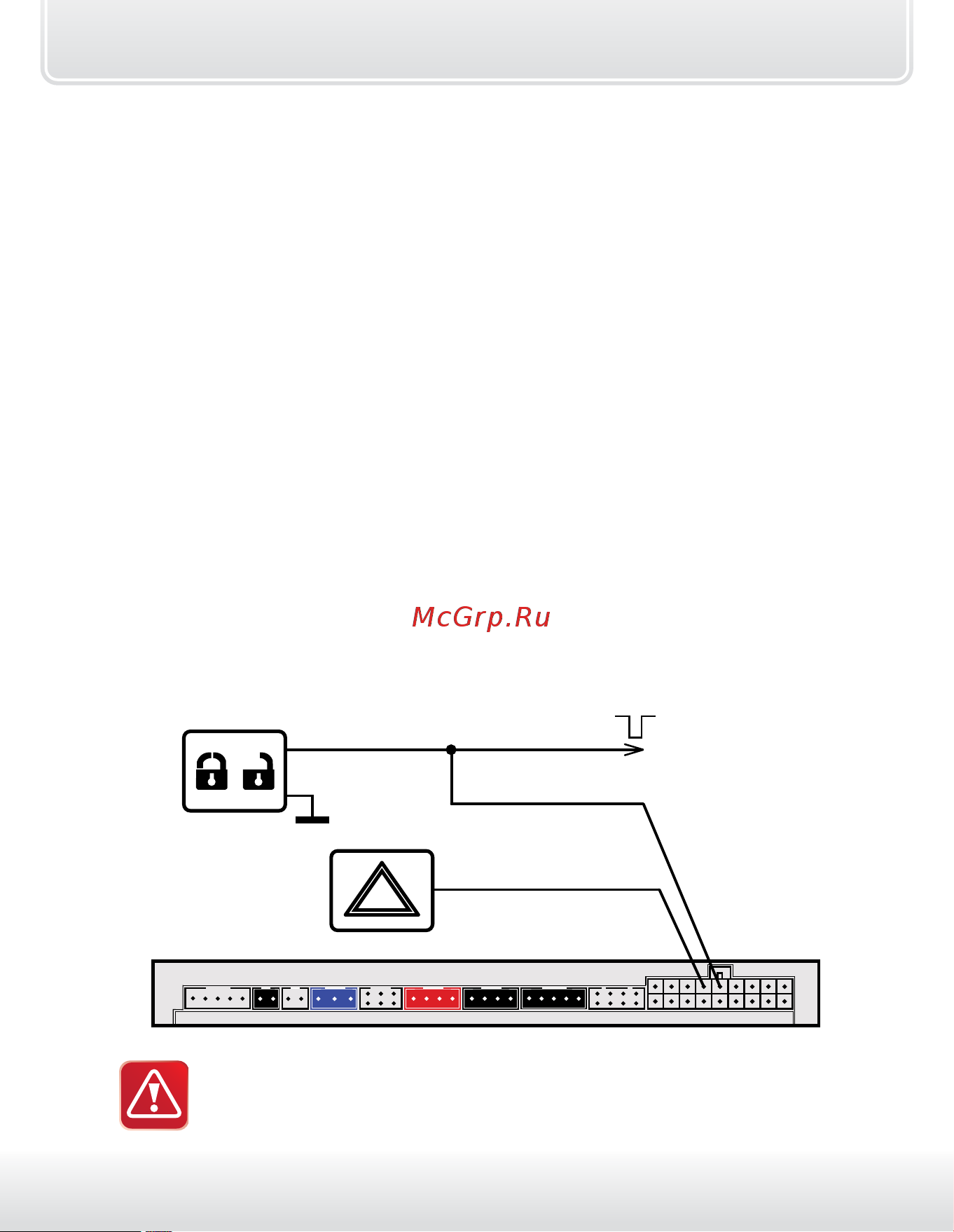

Альтернативное управление
CAN шина некоторых автомобилей может не поддерживать управление
ЦЗ или световыми сигналами. В этом случае можно задействовать выходы
альтернативного управления (зеленый и синий провода разъема Х1).
Х1
к блоку ВСМ
зеленый провод
штатная кнопка управления ЦЗ
синий провод
штатная кнопка
управления
аварийной
сигнализацией
Охранная система StarLine может быть подключена и БЕЗ
использования интерфейса шины CAN.
