StarLine B64, D64, Е61, Е60
36

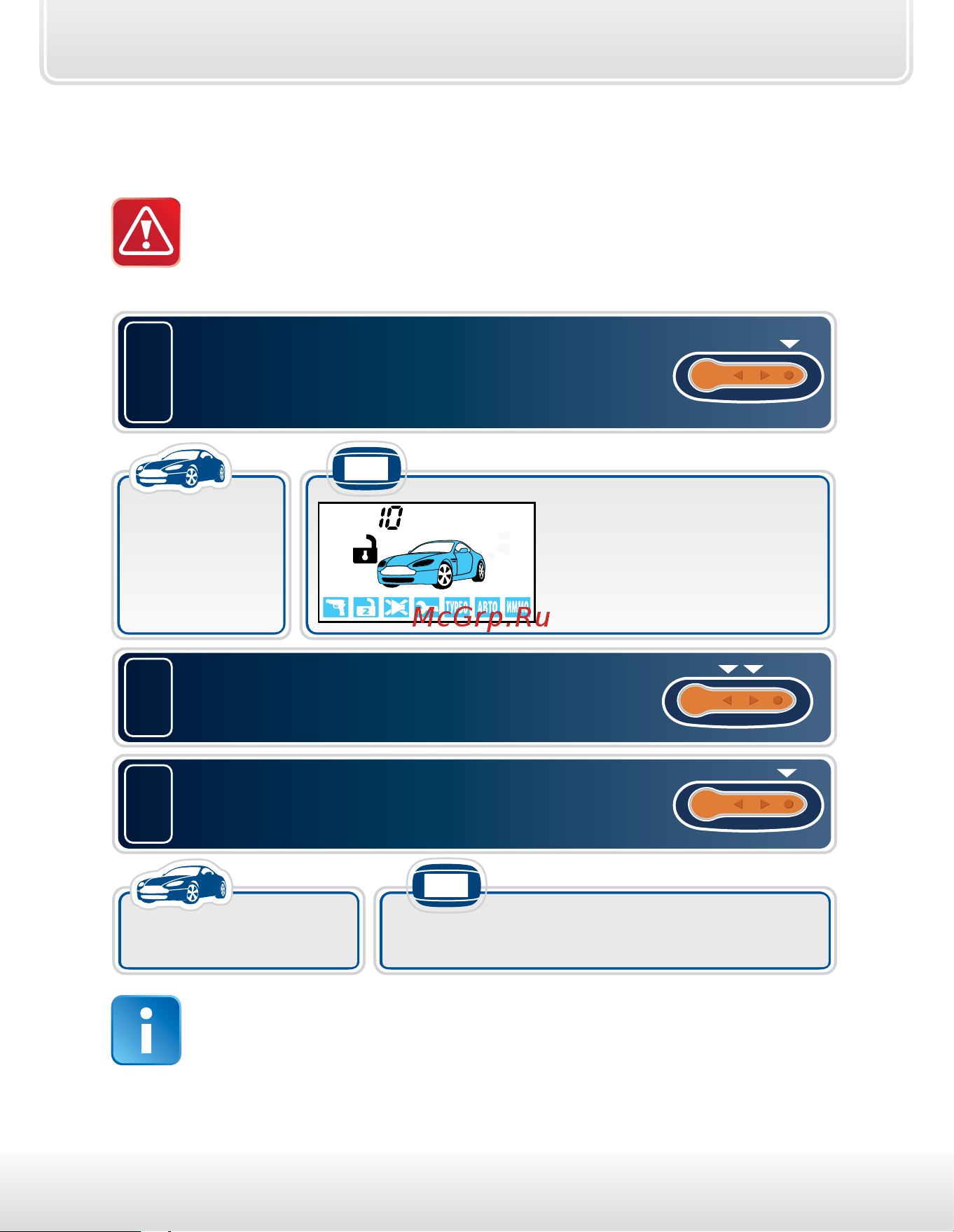

Настройка чувствительности датчика наклона
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности датчика наклона
соответствует значение 14. Минимальной чувствительности
соответствует значение 01.
Выключению датчика наклона соответствует значение 0.
• 3 световых сигнала
• 2 сигнала сирены
• последует мелодичный сигнал
1
2
3
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
Для выхода из настройки чувствительности
нажмите кнопку 4 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
брелок
• 3 световых
сигнала
• 2 звуковых
сигнала
• мелодичный сигнал
• появится значение
чувствительности
датчика наклона
(заводское значение 10)
Если после входа в режим настройки чувствительности
датчика удара не нажимать на кнопки брелка, то через 15
секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
