StarLine B64, D64, Е61, Е60
66

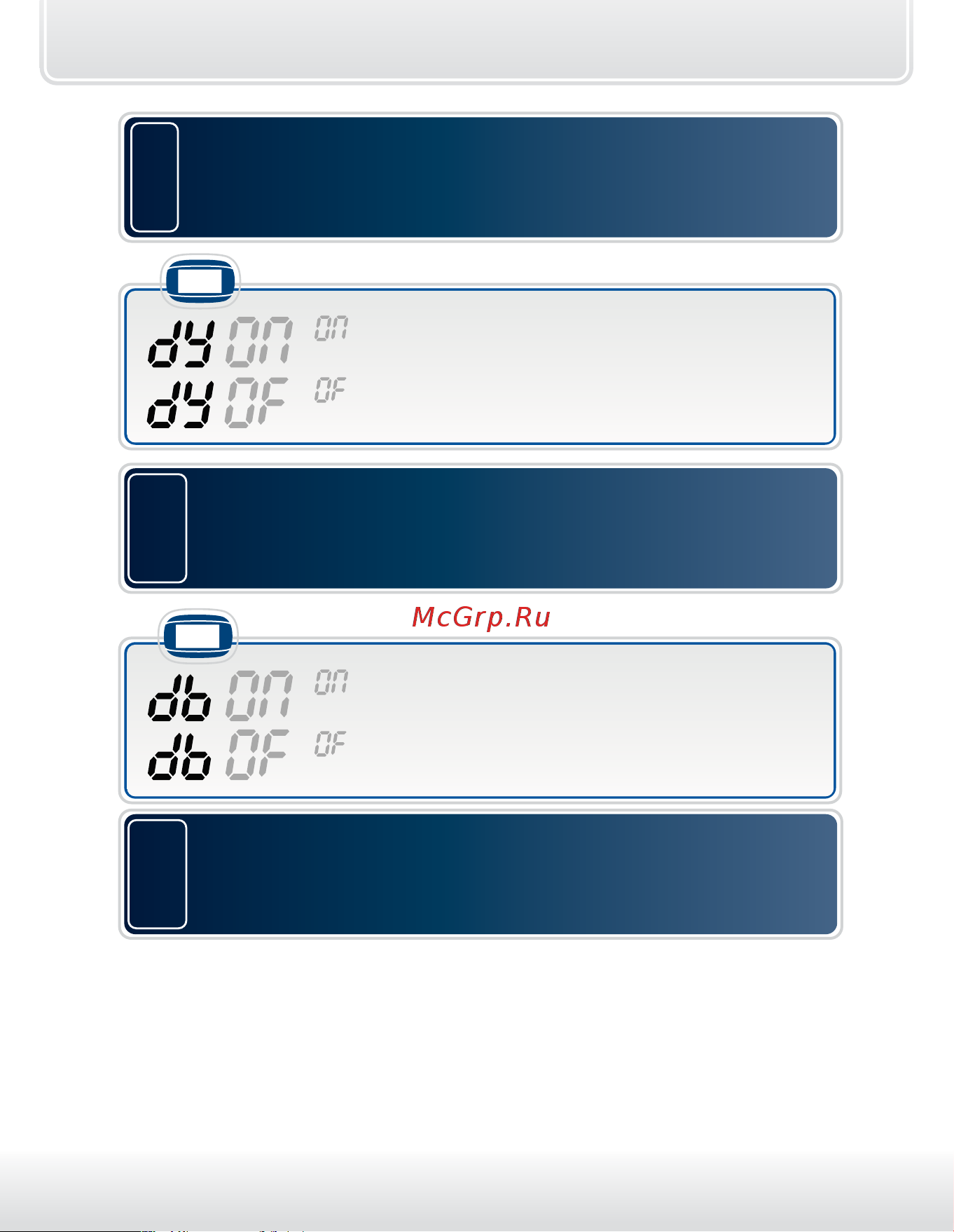

9
- во время активности доп. канала датчик
удара ВКЛЮЧЕН (изменение - кнопкой 3)
- во время активности доп. канала датчик
удара ВЫКЛЮЧЕН (изменение - кнопкой 3)
Для перехода к программированию контроля датчика
удара во время активности доп. канала нажмите кнопку
3 сначала длительно (до появления звукового сигнала),
а затем коротко:
брелок
10
- во время активности доп. канала контроль
зоны дверей включен (изменение - кнопкой 3)
- во время активности доп. канала контроль
зоны дверей выключен (изменение - кнопкой 3)
Для перехода к программированию контроля зоны
дверей во время активности доп. канала нажмите
кнопку 3 сначала длительно (до появления звукового
сигнала), а затем коротко:
брелок
11
Для выхода из программирования доп. канала с
сохранением внесенных изменений нажмите кнопку 3
сначала длительно (до появления звукового сигнала),
а затем коротко:
Для сохранения настроек доп. канала необходимо пройти все
пункты программирования (1-11)!
Если не пройти все пункты программирования и в течение 60 секунд
не нажимать кнопки брелка, то произойдет автоматический выход из
программирования. При этом внесенные изменения настроек доп.
канала НЕ сохраняются.
