16. Заправка хладагентом
Внимание!
Перед запуском кондиционера обязательно удалите воздух из кондиционера! В против-
ном случае воздух, оставшийся в системе, может вызвать сбои в работе кондиционера
и привести к серьезным неисправностям!.
Внимание!
При работе с R32 требуется обязательное удаление воздуха двухступенчатым ваку-
умным насосом с обратным клапаном для предотвращения попадания масла вакуумного
насоса в гидравлический контур! Используйте правильное оборудование при работе.
Проверьте, что соединительные трубы между внутренним и наружными блоками подключены
правильно.
Убедитесь, что все провода подключены правильно.

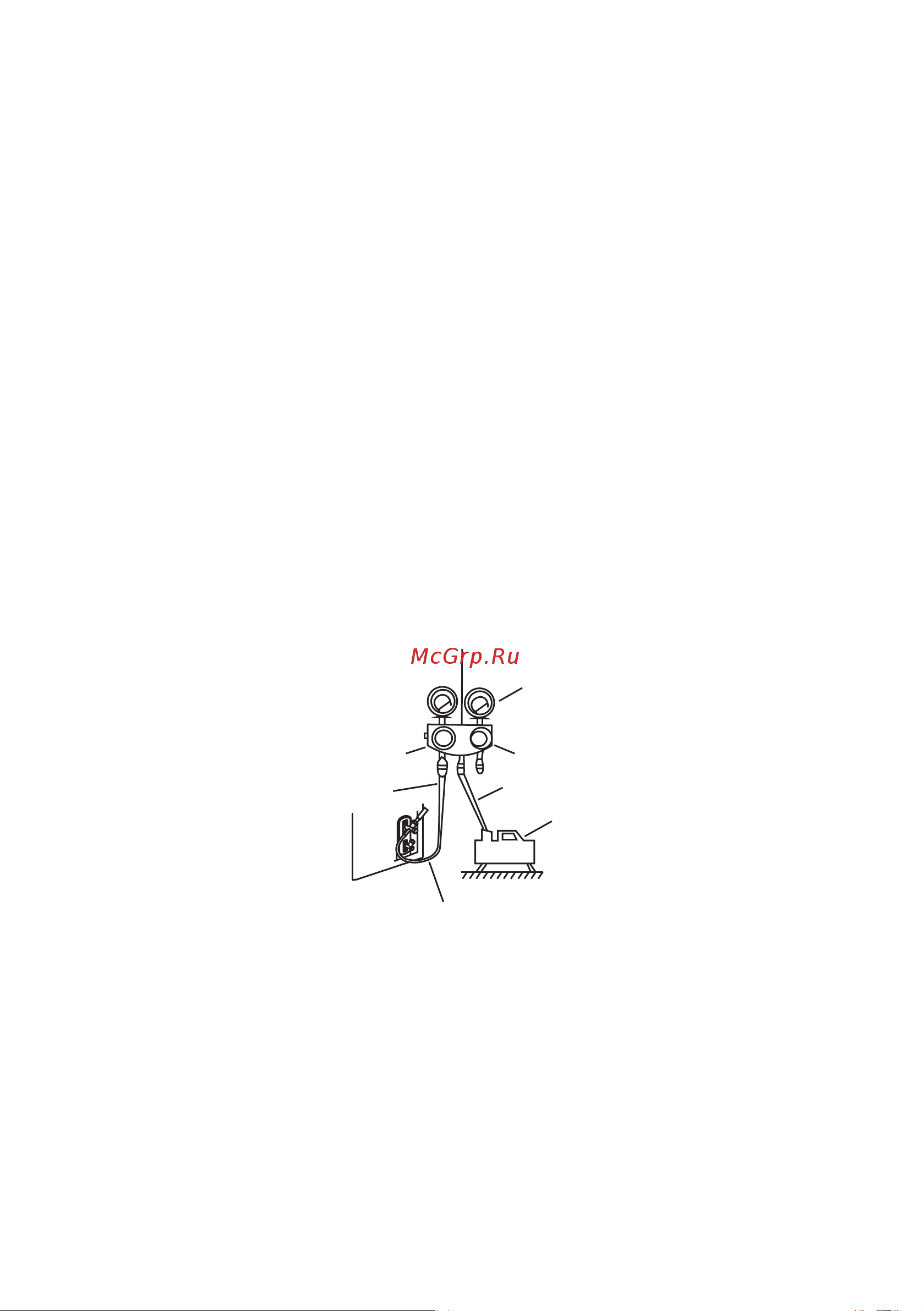

Удаление воздуха вакуумным насосом
Подсоедините зарядный шланг манометрического коллектора к сервисному отверстию на кла-
пане низкого давления наружного блока.
Подсоедините другой зарядный шланг от датчика манометра к вакуумному насосу.
Откройте вентиль манометрического коллектора со стороны низкого давления. Держите сто-
рону высокого давления закрытой. Включите вакуумный насос, чтобы откачать воздух (влагу)
из системы.
Запустите вакуум по крайней мере на 15 минут или до тех пор, пока манометр (прибор) не по-
кажет –76 cmHG (–10
5
Па).
Коллектор
Вентиль низкого
давления
Вентиль высокого
давления
Напорный шланг /
Заправочный шланг
Заправочный шланг
Вакуумный
насос
Манометр
Клапан низкого давления
Убедитесь, что все трубопроводы (жидкостные и газовые) подключены верно. Снимите кол-
пачки с вентилей, и обратите внимание, что вентили на газовых и жидкостных магистралях
остаются закрытыми во время процесса вакуумирования.
Закройте манометр коллектора со стороны низкого давления и выключите вакуумный насос.
Подождите 5 минут, затем убедитесь, что давление в системе не изменилось. При изменении
давления в системе обратитесь к разделу проверка утечки газа для получения информации
о том, как проверить наличие у течек. Если нет изменения давления в системе, отвинтите крыш-
ку клапана высокого давления (см. рис. ниже). Вставьте шестигранный ключ в клапан (клапан
высокого давления) и откройте его, повернув ключ на 1/4 оборота против часовой стрелки.
Прислушайтесь к выходу газа в коммуникации (трубы), затем закройте клапан через 5 секунд.
Следите за манометром в течение одной минуты, чтобы убедиться, что нет никаких изменений
давления. Показания манометра должны быть немного выше атмосферного давления.
