55

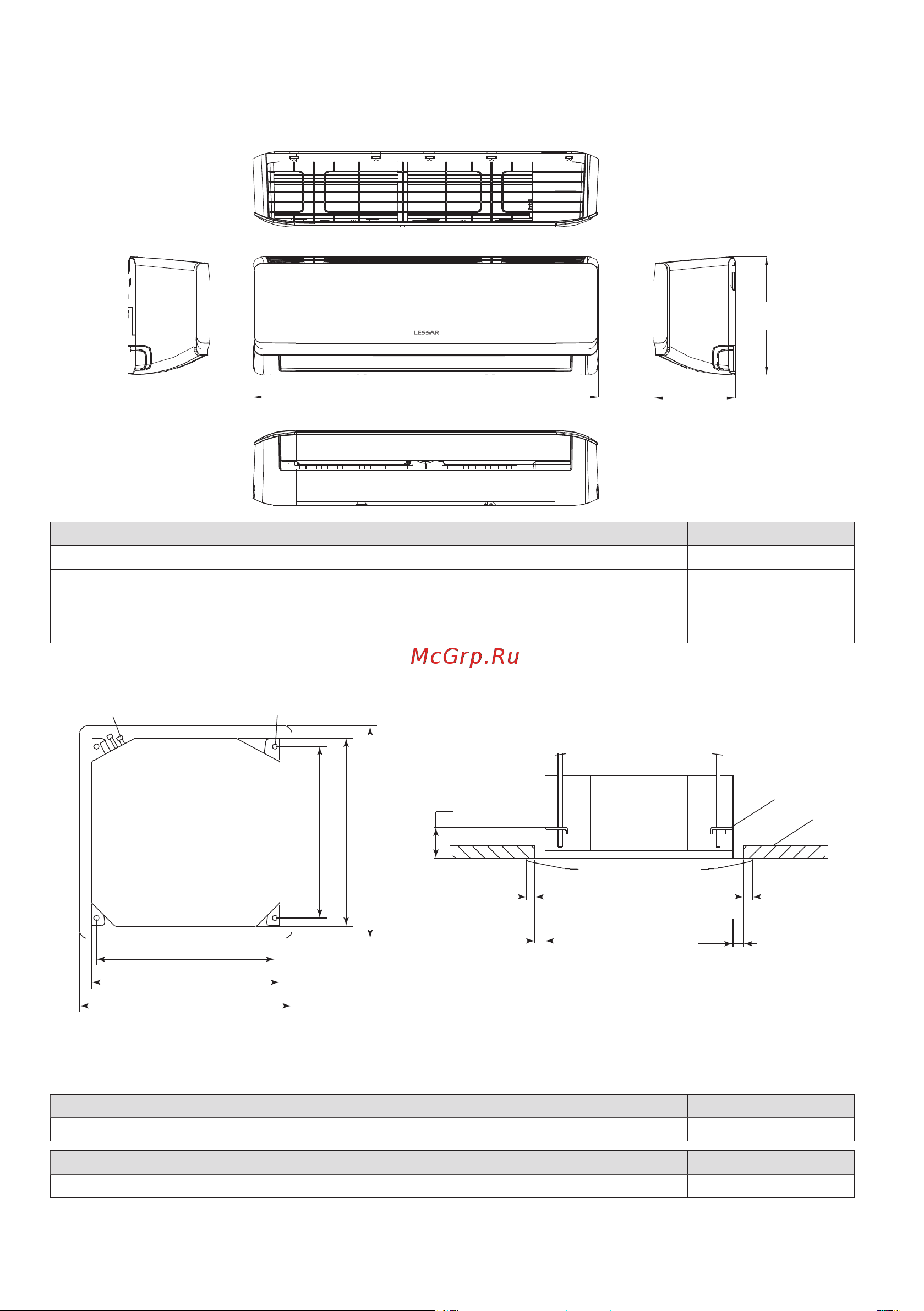

12. Габаритные размеры
Настенные блоки
W
D
H
Модель (внутренний блок) W, мм D, мм H, мм
LS-MHE09KOA2A 722 187 290
LS-MHE12KOA2A 802 189 297
LS-MHE18KOA2A 965 215 319
LS-MHE24KOA2A 1080 226 335
Кассетные блоки
1
1
2
2
3
3
4
5
6
7
8
545
570
647
523
570
647
70
≥15
≤20 ≤20
≥15
600
1 — петли крепления внутреннего блока; 2 — размеры внутреннего блока; 3 — размеры панели
внутреннего блока; 4 — трубопроводы; 5 — петли крепления (×4); 6 — отверстие в потолке; 7 — шпильки
в ушах крепления внутреннего блока; 8 — фальш-потолок
Модель (внутренний блок) W, мм D, мм H, мм
LS-MHE09-18BOA2 570 570 260
Лицевая панель W, мм D, мм H, мм
LZ-B4COB/LZ-B4COBA 647 647 50
