59

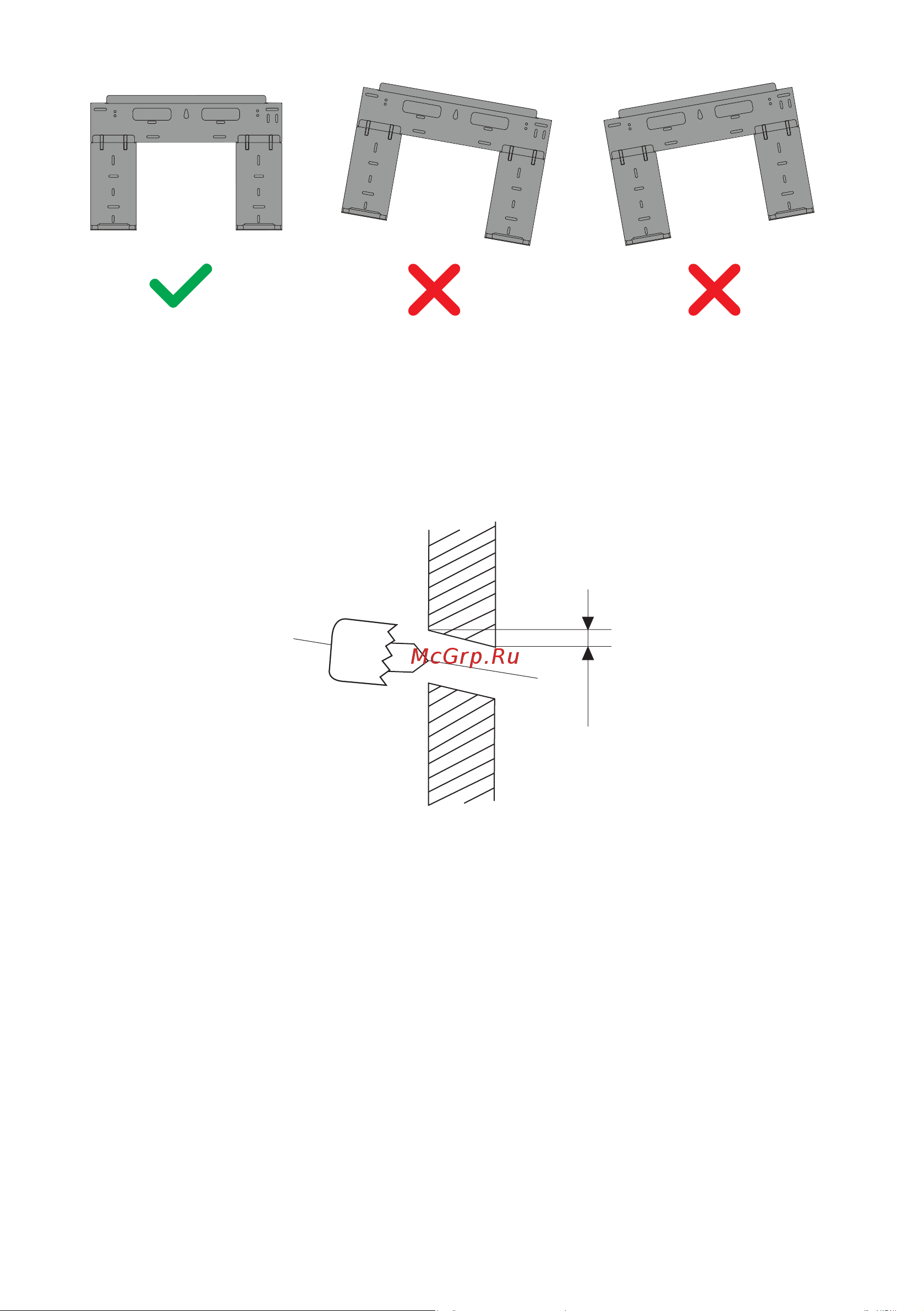

Этап 4. Сверление отверстия в стене для коммуникаций.
Определите расположение отверстия в стене в зависимости от положения монтажной панели.
Просверлите отверстие ∅ 65 мм или ∅ 90 мм (в зависимости от модели). Убедитесь, что отвер-
стие сверлится под небольшим уклоном наружу, так что наружное отверстие ниже внутренне-
го примерно на 5–7 мм. Это обеспечит свободный отвод конденсата.
Стена
Помещение
Улица
5–7 мм
Всегда используйте пластиковую монтажную гильзу или кабель-канал для защиты трубопро-
водов в стене.
