Lessar LU-2HE18FME2 [78/124] Установка внутреннего блока
![Lessar LU-2HE18FME2 [78/124] Установка внутреннего блока](/views2/1845724/page78/bg4e.png)
78
3. Рядом с горячим минеральным источником или в местах, где атмосфера содержит агрес-
сивный газ, например, пары серной кислоты.
4. В автомобилях, кабинах или других местах, где возможна сильная тряска или толчки.
5. В местах с сильным электромагнитным полем.
6. На кухнях или других местах с высокой концентрацией газа или масла.
7. В местах с кислотными или щелочными парами.
8. В других местах с особой атмосферой.
Если избежать установки в таком месте нельзя, проконсультируйтесь с вашим сервисным
ц е н т р о м .
Установка внутреннего блока

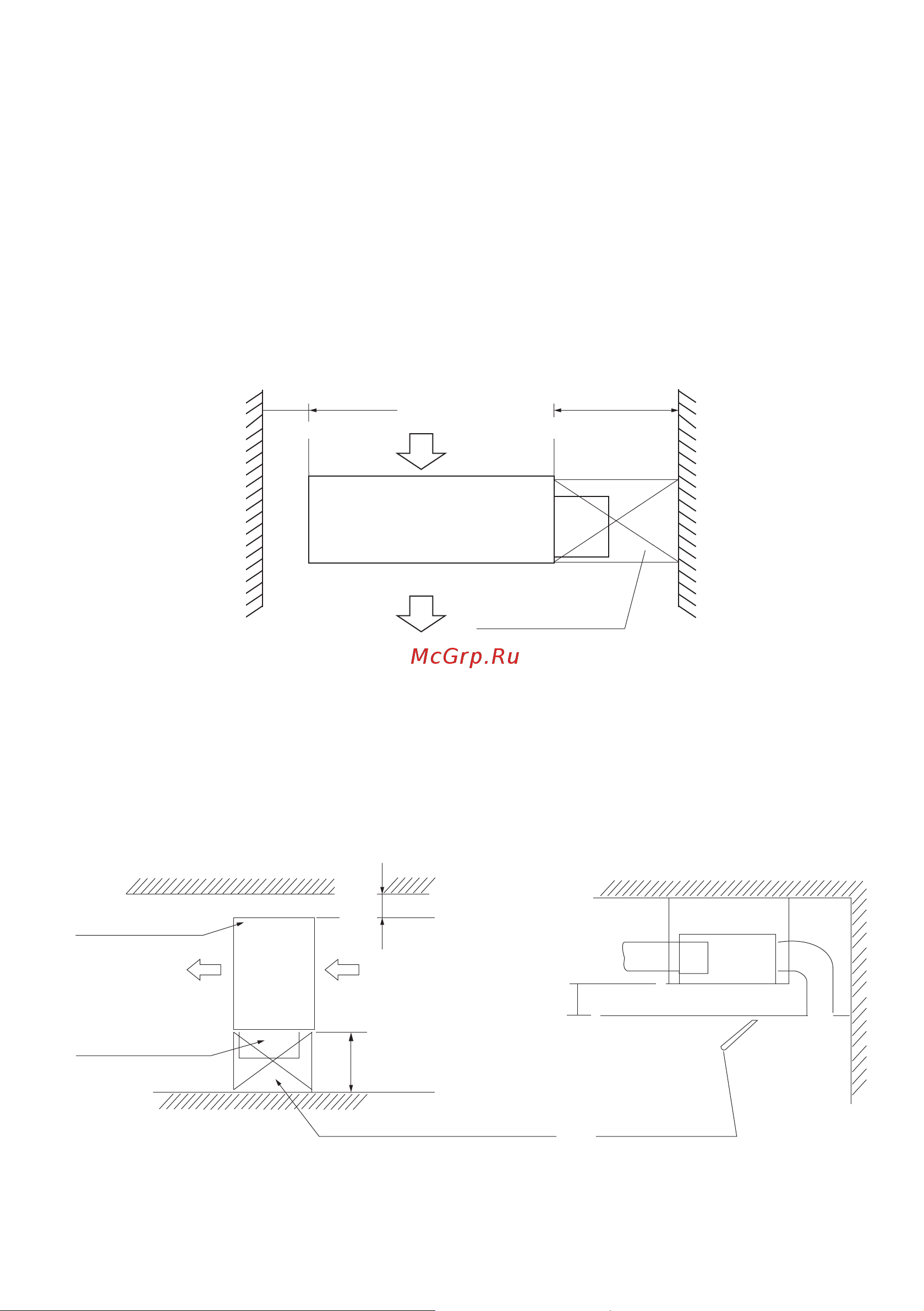

Пространство для установки
Убедитесь в наличии достаточного пространства для монтажа и обслуживания блока.
Внутренний блок
канального типа
Сервисное
пространство
600×600 мм
500 мм или более 600 мм или более
1. Используйте болты размером не менее, чем М10. Болт должен быть выполнен из углеро-
дистой стали (оцинкованной или обработанной для защиты от ржавчины) или из нержаве-
ющей стали.
2. По подготовке потолка проконсультируйтесь со строителем.
3. Закрепите подвешивающий болт соответствующим материалу потолка образом и убеди-
тесь, что он прочно закреплен.
Сервисное пространство
Перед установкой блока убедитесь, что обеспечено достаточное пространство для монтажа и
проведения работ по сервисному обслуживанию оборудования.
Место для
техобслуживания
Место для
техобслуживания
500 мм
или более
600 мм
или более
Проверочный люк 600×600 мм Проверочный люк
Минимально-допустимый
наклон трубопровода для
слива конденсата — 1 см
на каждый метр трубопровода
Кроме того, убедитесь, что место установки не будет препятствовать обеспечению необходи-
мого уклона для установки трубопровода отвода конденсата.
