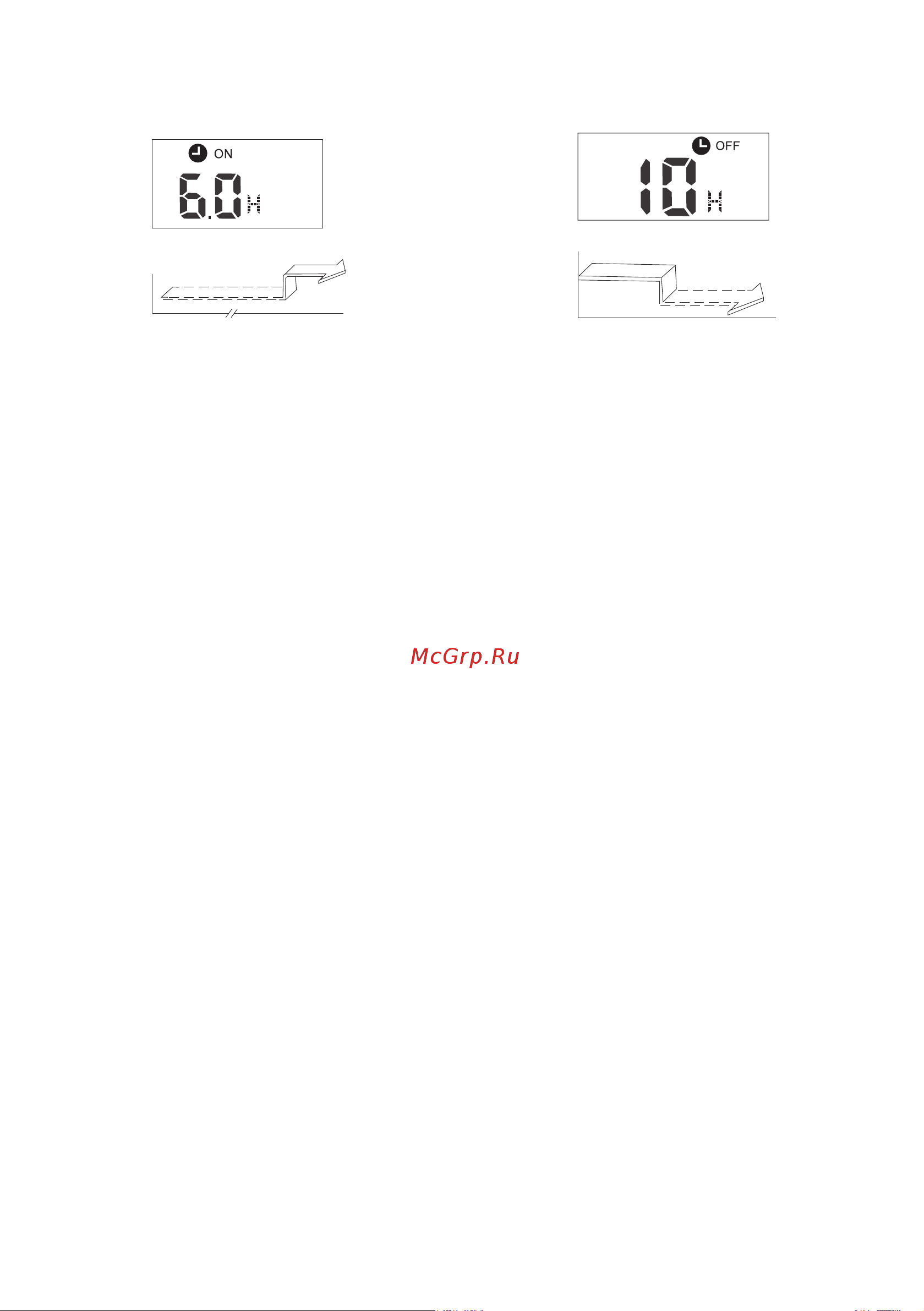

Пример настройки таймера
Таймер включения (TIMER ON)
Выключен
Начало работы
6 часов спустя
Настройка
Функция TIMER ON очень удобна, если Вам
нужно включить кондиционер автоматически
(например, перед возвращением домой).
Кондиционер автоматически включится
через заданный промежуток времени.
Для запуска кондиционера в 6:00 утра, если
сейчас полночь:
1. Нажмите [TIMER ON], и повторяйте нажа-
тие до того момента, пока на дисплее не
отобразится значение 6.0.
2. Подождите несколько секунд, и индика-
тор времени сменится индикатором тем-
пературы. В верхней части дисплея будет
отображаться индикатор TIMER ON.
Таймер отключения (TIMER OFF)
Включен
Через 10 часовНастройка
Остановка
Функция TIMER OFF удобна, если требует-
ся отключить кондиционер в определенное
время, например, перед сном. Кондиционер
остановится автоматически в нужное время.
Для остановки кондиционера через 10 часов:
1. Нажмите [TIMER OFF] и повторяйте нажа-
тие до того момента, пока на дисплее не
отобразится значение 10.0.
2. Подождите несколько секунд, и индика-
тор времени сменится индикатором тем-
пературы. В верхней части дисплея будет
отображаться индикатор TIMER OFF.
