80

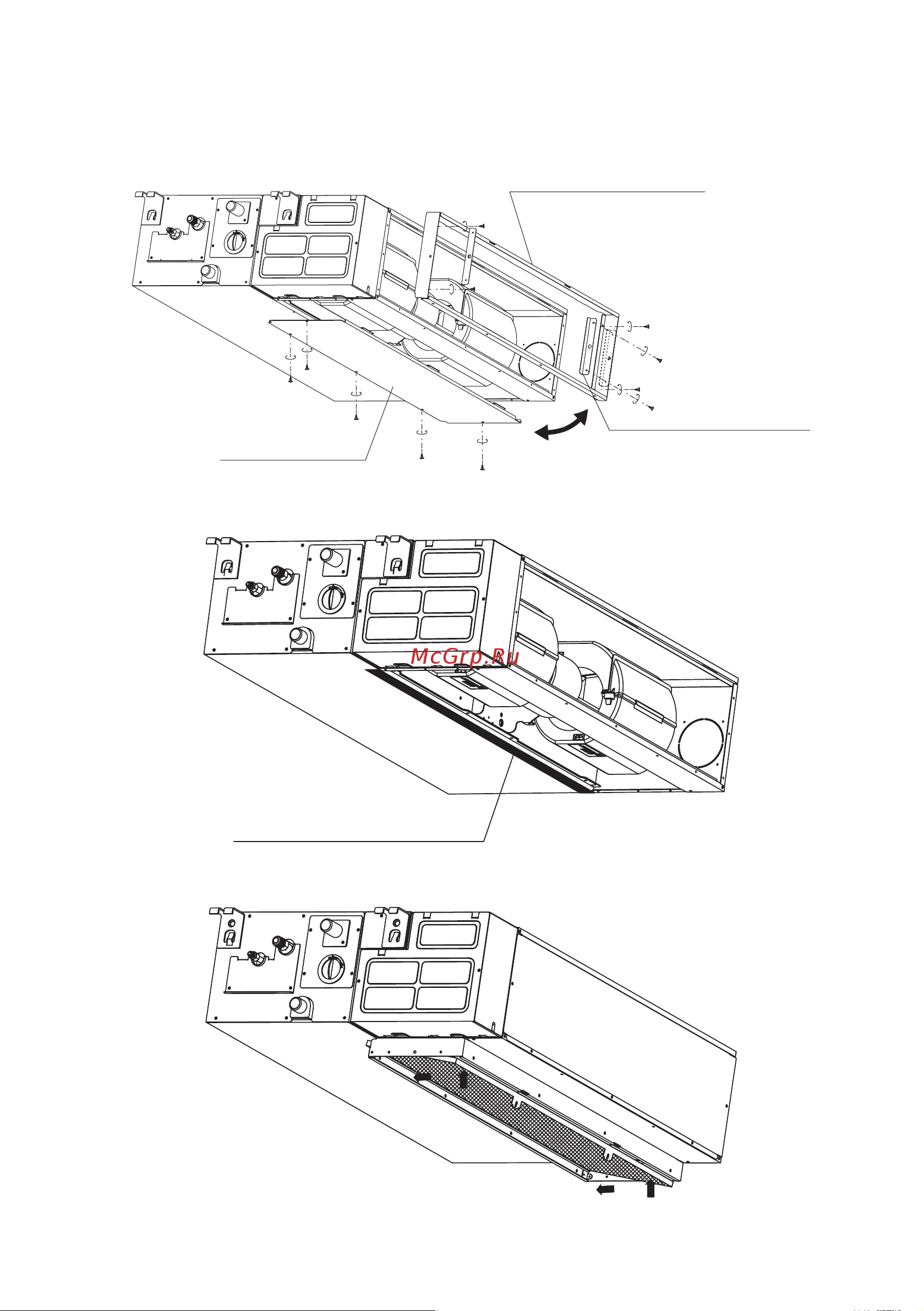

Изменение расположения отверстия для забора воздуха
При необходимости вы можете изменить место расположения отверстия для входа воздуха.
Снимите фильтр, открутите крепежные винты с защитной панели в нижней части блока,
с фланца фильтра и с боковых направляющих.
Фланец забора воздуха
Боковая направляющая
Защитная панель
Установите планку с защитным покрытием, закрепите направляющие и фланец, закрепите за-
щитную крышку.
Планка с защитной наклейкой
Установите воздушный фильтр. При установке фильтра прислоните его сначала со стороны
выходного отверстия для воздуха, задвиньте внутрь и вверх.
