32
Изменение положения жалюзи
При включенном кондиционере используйте
кнопку [SWING]. На пульте дистанционного
управления установить направление (гори-
зонтальный угол) воздушного потока.
Внимание!
При использовании режимов COOL или
DRY не устанавливайте горизонтальные
жалюзи под слишком большим углом в те-
чение длительных периодов времени, на
жалюзи может образоваться конденсат.
При использовании режимов COOL или
HEAT установка жалюзи под очень
большим углом может уменьшить
производительность кондиционера из-за
ограниченного потока воздуха.
Необходимо установить вертикальный
угол воздушного потока вручную.

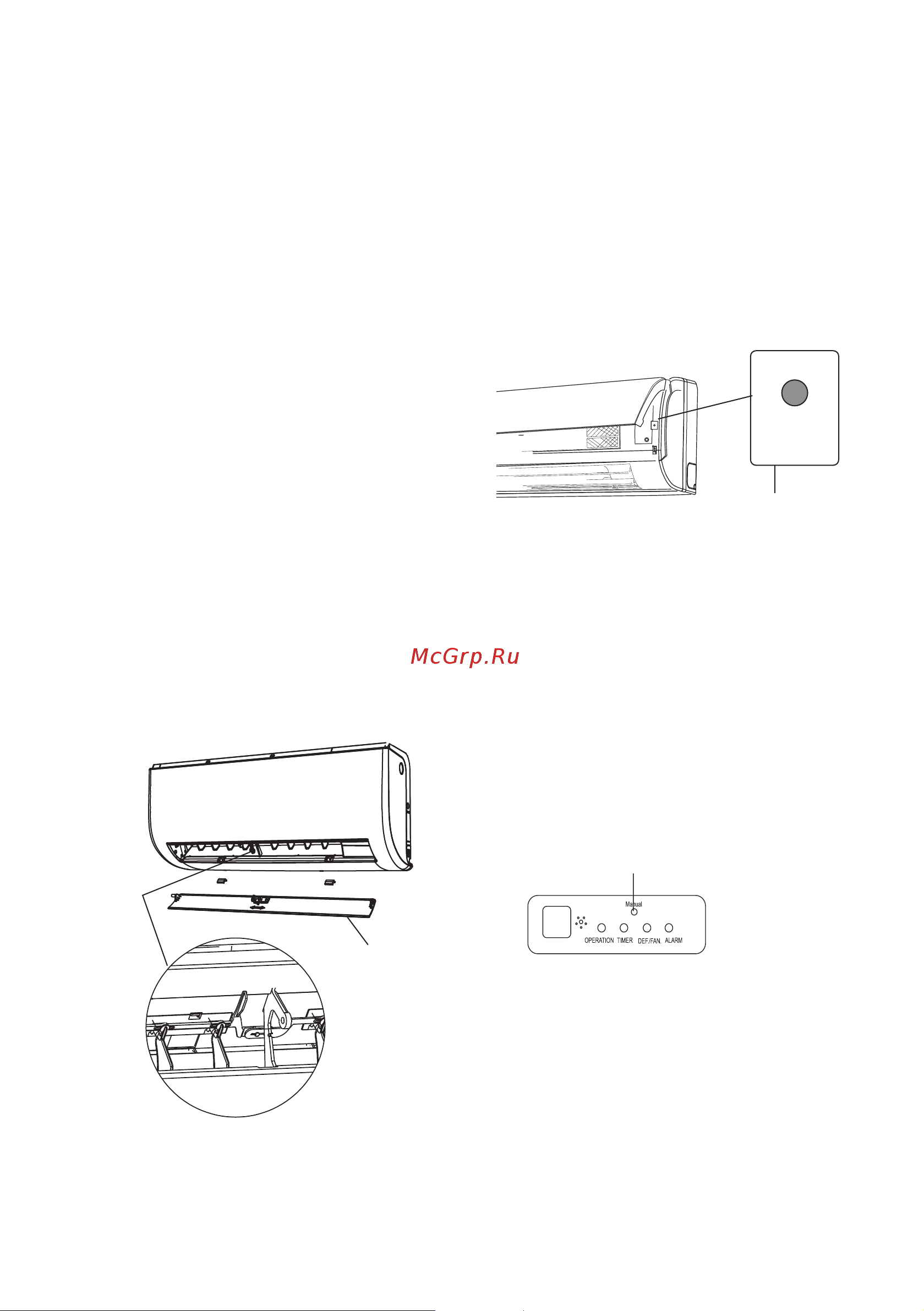

Крепеж жалюзи (см. рис. ниже). Возьмите
и вручную отрегулируйте его в нужном
направлении.
Для некоторых кондиционеров верти-
кальный угол воздушного потока может
быть установлен с помощью пульта дис-
танционного управления.
Ручка
жалюзи
Ручку жалюзи
можно снять,
отщелкнув
блокировку
Ручной запуск кондиционера
При утере или повреждении пульта управле-
ния кондиционер можно запустить в ручном
режиме работы.
Внимание!
Выбор режима работы, корректировка
температуры и скорости работы вен-
тилятора в таком случае невозможна,
кондиционер выбирает режим работы,
температуру и скорость вентилятора
автоматически.
AUTO/COOL
Ручной запуск
Для включения кондиционера:
• На выключенном блоке нажмите на кла-
вишу [AUTO/COOL] один раз для запуска
блока. Кондиционер запустится в автома-
тическом режиме, сам подберет макси-
мально комфортные настройки.
• Следующее нажатие на клавишу [AUTO/
COOL] включит кондиционер в режиме ох-
лаждения, +24 °С.
• Для остановки кондиционера снова на-
жмите на клавишу [AUTO/COOL] один раз.
Кондиционер автоматически выключится.
• В кассетных и канальных блоках кнопка
ручного запуска находится на панели ин-
дикации.
Кнопка ручного запуска
