91
Основные требования к прокладке трубопроводов
Принцип Возможные проблемы Контрмеры
Отсутствие
влаги
Дождь/снег могут попасть в трубы
при монтаже.
При хранении труб на холоде в них
изнутри может образовываться
конденсат.
При монтаже в трубы может попасть
жидкость.
Проверить трубопроводы перед началом
монтажа. Тщательно производить
изоляцию трубопроводов при монтаже и
при протаскивании через препятствия. Не
производить монтаж при атмосферных осадках /
тщательно защищать трубы вплоть до их
запаивания
Чистота
Отсутствие посторонних предметов
в трубопроводах.
Пайка только в среде инертного
газа.
Проверяйте трубопроводы на наличие
посторонних предметов внутри перед началом
монтажа (вы не можете контролировать процесс
хранения до поступления на объект).
Все работы по пайке трубопроводов должны
производиться только в среде инертного газа
азота
Герметичность
Ошибки пайки.
Ошибки монтажа.
Повреждения уже после проведения
монтажа.
Обязательно провести тестирование под
давлением отдельных участков трубопровода
после их завершения.
Обязательно провести тестирование под
давлением всей сети трубопроводов после
окончательного монтажа всей системы.
Обязательно проводить актирование всех
этапов проверки в присутствии представителя
заказчика с подписанием актов приемки
Внимание! Убедитесь в отсутствии следов масла/масляной пленки на внутренних по-
верхностях трубопроводов. При необходимости очистите трубопроводы специальны-
ми средствами.
Так как в системе используется хладагент R32 с синтетическим маслом, смешивание
остатков другого масла с компрессорным маслом может привести к деградации масла
для компрессора, и выходу компрессоров из строя.
Меры предосторожности при прокладке трубопроводов

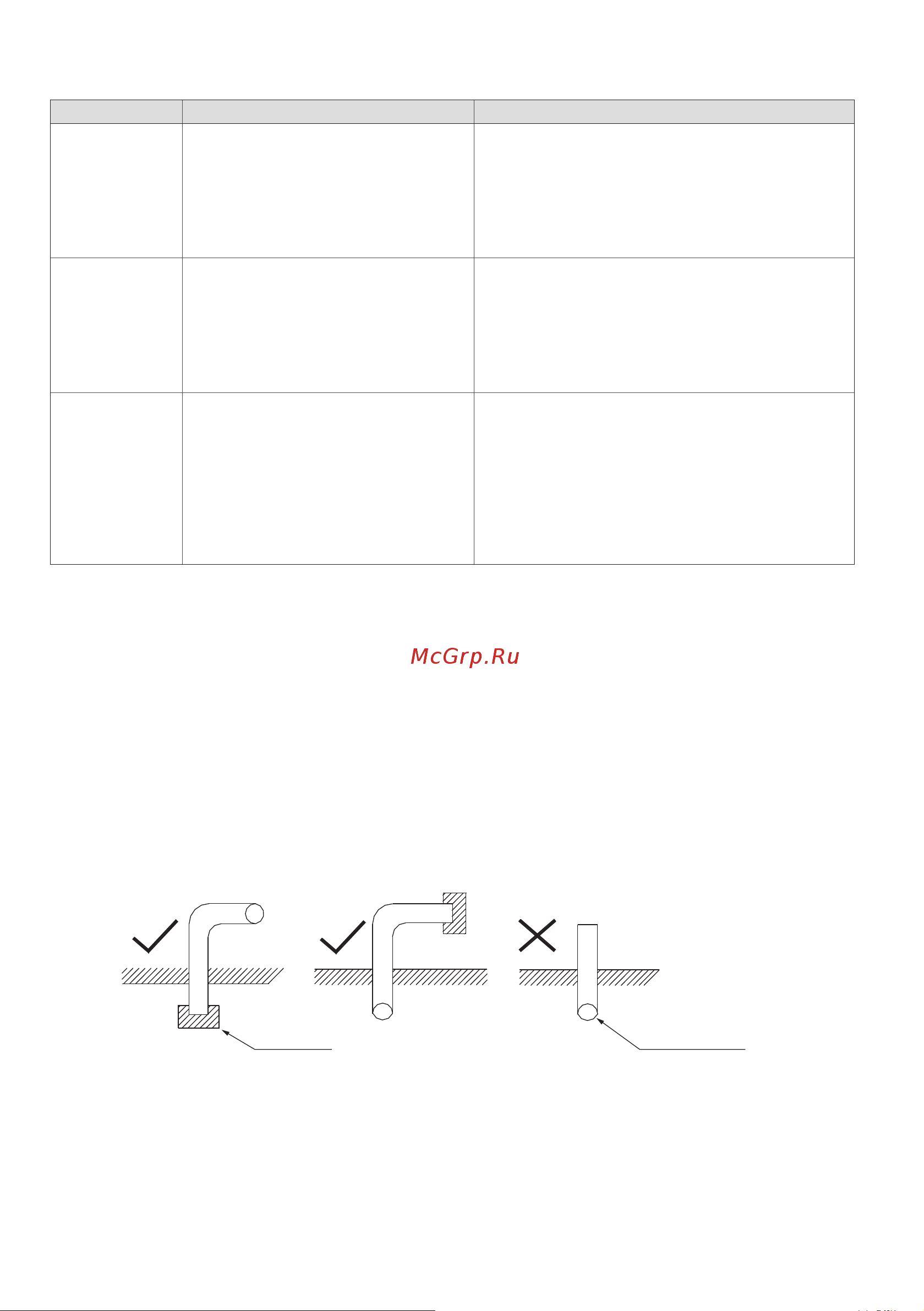

1. Защищайте открытые концы трубопровода от влаги и грязи.
До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Заглушка
Заглушка
Трубопровод
При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
